成套锆矿处理设备供应：从单机到整线的全流程装备解决方案

建设一座锆矿选厂，涉及给料、筛分、重选、磁选、电选、干燥、除尘、包装等十几个作业环节，需要数十台设备协同工作。如果分别从不同厂家采购，规格匹配、接口对接、工期协调都是难题。成套锆矿处理设备供应模式，由一家供应商提供从粗破到精矿包装的全流程设备，统一规格、统一接口、统一服务，让项目建设从“拼凑式”转为“交钥匙式”。本文详细介绍成套设备包含的内容、配置方案、选型要点及供应优势。

成套设备包含哪些内容

一套完整的成套锆矿处理设备供应方案，通常覆盖以下八个作业模块。供应商根据客户的处理规模、原料性质和产品要求，提供定制化的设备组合。

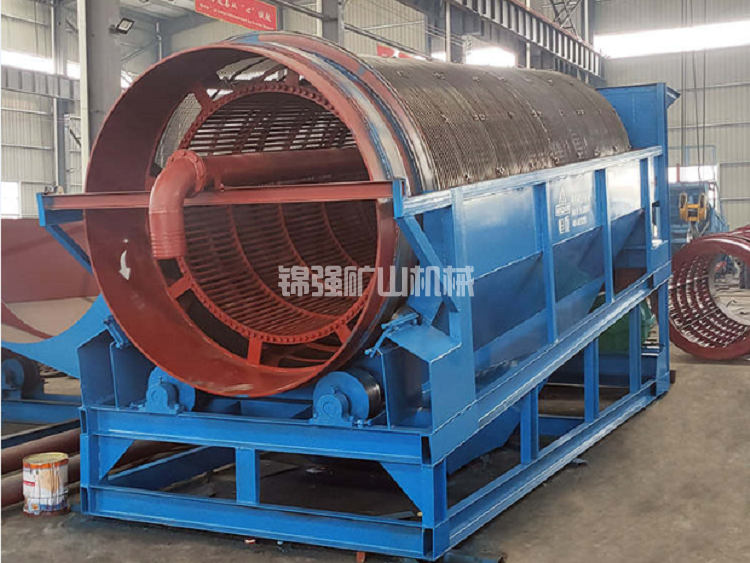

• 给料与筛分模块：电磁振动给料机、滚筒筛、直线振动筛。用于原矿的均匀给料和粗粒级分离。

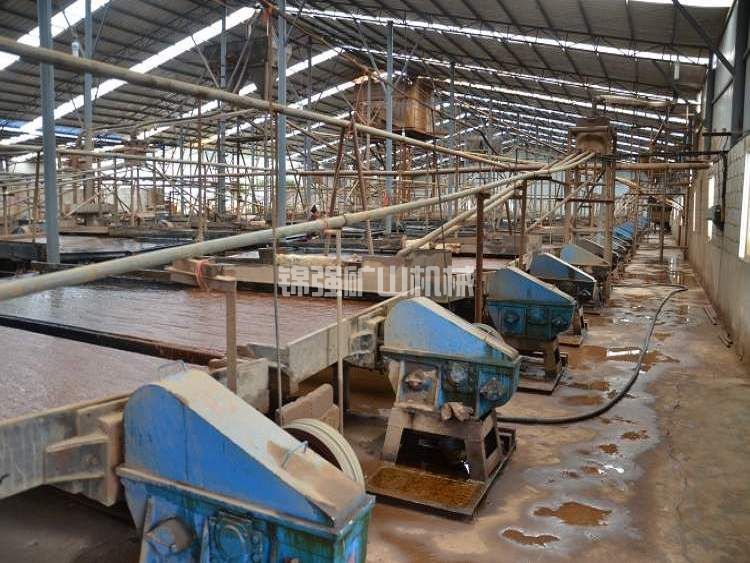

• 重选富集模块：螺旋溜槽、摇床、跳汰机。利用比重差异将锆英砂与石英等轻矿物初步分离。

• 脱水与干燥模块：带式真空过滤机、陶瓷过滤机、回转干燥筒、气流干燥机。去除精矿中的水分，满足干式作业要求。

• 磁选除杂模块：永磁筒式磁选机（弱磁）、立环高梯度磁选机（强磁）。去除钛铁矿、石榴石、独居石等磁性杂质。

• 电选提纯模块：辊式电选机（双辊、三辊）。利用导电性差异分离金红石、白钛石，产出高品位锆精矿。

• 除尘与环保模块：脉冲布袋除尘器、旋风除尘器、风机及管道。实现粉尘达标排放。

• 物料输送模块：皮带输送机、斗式提升机、螺旋输送机。连接各作业段，形成连续生产线。

• 控制与包装模块：PLC控制柜、工控机、自动包装机、吨袋包装机。实现集中控制和成品包装。

供应商还可提供配套的工艺设计、安装指导、调试服务和人员培训，实现“设备+技术”的一站式交付。

标准配置方案：按处理量分级

不同规模的锆矿项目对设备的需求差异较大。以下为三种典型规模的成套锆矿处理设备供应配置方案。

小型生产线（日处理50吨原矿）

适用场景：小型海滨砂矿、低品位矿试验性开发、境外小型项目。

装机总功率约110kW，占地面积约150㎡，设备总价约45-55万元。

中型生产线（日处理200吨原矿）

适用场景：中等规模海滨砂矿、已有采矿权的成熟项目。

装机总功率约280kW，占地面积约350㎡，设备总价约130-160万元。

大型生产线（日处理500吨原矿）

适用场景：大型海滨砂矿、年产锆精矿上万吨的项目。

装机总功率约650kW，占地面积约800㎡，设备总价约350-450万元。

核心设备的技术参数与选型要点

在成套锆矿处理设备供应中，以下几类设备对最终指标影响最大，选型时需重点关注。

螺旋溜槽

• 规格：直径600mm、900mm、1200mm、1500mm。处理量与直径平方成正比。

• 材质：玻璃钢槽体+聚氨酯耐磨层。聚氨酯层厚度≥8mm，使用寿命3-5年。

• 圈数：4-5圈。圈数越多分选精度越高，但处理量下降。

• 选型建议：粗选用大直径（1200-1500mm），扫选用中等直径（900-1200mm）。

高梯度强磁选机

• 磁场强度：13000-18000高斯（背景场强）。处理细粒弱磁性矿物需要≥15000高斯。

• 介质类型：钢板网、导磁不锈钢毛、齿板。钢毛介质捕集细粒效果好，但易堵塞。

• 处理能力：按矿浆体积计算，每平方米磁选面积处理8-12m³/h。

• 选型建议：优先选立环式结构，不易堵塞、维护方便。介质间隙1.5-2mm。

三辊电选机

• 滚筒数量：双辊或三辊。三辊可实现一次给料多次分选，处理量更大。

• 电压范围：30-60kV。可调范围越宽，对不同矿种的适应性越强。

• 滚筒材质：不锈钢或铝合金表面涂覆耐磨绝缘层。

• 选型建议：粗选用双辊，精选用三辊。给料宽度800-1200mm为常用规格。

三筒回转干燥机

• 结构：三个同心圆筒嵌套，物料在内外筒间折返流动。

• 热效率：60-70%，比单筒高20个百分点。

• 燃料：柴油、天然气、生物质颗粒、煤粉。推荐生物质或天然气，环保压力小。

• 选型建议：根据水分蒸发量选型，每蒸发1吨水需要约80万大卡热量。



成套供应的优势

选择成套锆矿处理设备供应相比自行拼凑采购，具有以下显著优势。

1. 规格匹配，无接口问题
不同厂家生产的设备，进出料口尺寸、法兰标准、功率电压可能不一致。成套供应时，供应商统一设计所有设备的接口，确保溜槽、管道、输送机、电气控制无缝衔接。现场安装时不需要现场改制，工期缩短30%。

2. 总价更低，无隐形费用
分开发包时，每个厂家都要分摊自己的销售、运输、调试成本。成套供应商打包采购核心部件（电机、轴承、电气元件）有量价优势，且一次运输、一次调试，整体报价通常比分拆采购低10-15%。

3. 单一责任主体，售后省心
设备出现问题时，分拆采购容易陷入“磁选机厂家说电选机给料不均匀，电选机厂家说干燥机水分超标”的扯皮。成套供应商对整个流程负责，故障排查和维修由一方完成，质保期内响应速度更快。

4. 备件统一，库存简化
不同厂家的轴承、皮带、滤袋、毛刷型号各异，备件库存复杂。成套供应商会尽量统一各设备的易损件规格（如统一使用同型号轴承、同规格滤袋），减少备件种类和资金占用。

5. 工艺优化，而非简单堆叠
有经验的成套供应商会根据矿样试验结果，优化设备之间的配比和前后顺序。例如，根据给矿中钛铁矿含量，调整弱磁选与强磁选的台数比例；根据粒级分布，决定是否需要预先分级。这种优化是分拆采购无法实现的。

供应流程：从需求到交付

成套锆矿处理设备供应的标准流程如下：

1. 需求沟通：客户提供处理规模、原矿性质（品位、粒度、含水量）、产品要求（精矿品位、回收率）、现场条件（电力、水源、场地尺寸）。

2. 矿样试验：客户寄送代表性矿样（20-50kg），供应商进行选矿试验，确定最佳工艺流程和设备配型。出具试验报告。

3. 方案设计：根据试验结果，提供详细的设备配置清单、工艺流程图、设备平面布置图、电气控制方案。明确技术参数和性能指标。

4. 报价与合同：提供分项报价和总价，明确交货期、付款方式、质保条款（通常12-18个月）、售后内容（安装指导、调试、培训）。

5. 制造与质检：设备制造过程中，客户可派人到工厂监造和检验。关键设备（电选机、磁选机）出厂前进行带料测试。

6. 发货与运输：设备分批次或整批发运至客户指定港口或现场。大型设备（干燥筒、磁选机）采用裸装或防雨布包装。

7. 安装指导：供应商派出安装工程师现场指导安装，客户组织施工队配合。安装周期2-4周（视规模而定）。

8. 调试与试生产：安装完成后，供应商工程师进行单机空载调试、联动空载调试和带料调试。一般1-2周达到设计指标。

9. 培训与交付：对客户操作人员、维修人员、管理人员进行系统培训，提供完整的操作维护手册。双方签署验收报告。

10. 售后支持：质保期内免费维修或更换非人为损坏的零部件。提供7×24小时电话支持和远程视频诊断。

常见问题与解答

Q：成套设备供应包含土建吗？

A：通常不包含土建施工，但会提供设备基础图、预埋件图、厂房条件图，客户自行组织土建。如果客户需要，也可以推荐合作的土建队伍。部分供应商提供“交钥匙工程”服务，包含土建，但需另行报价。

Q：设备质保期多长？易损件如何界定？

A：标准质保期为设备安装调试合格之日起12个月，或发货之日起18个月，以先到为准。易损件（如滤袋、毛刷、皮带、筛网、介质板）质保期3-6个月，具体在合同中约定。电机、轴承等标准件按原厂质保期执行。

Q：国外项目可以提供成套设备供应吗？

A：可以。供应商负责将设备海运至客户指定港口（CIF或FOB条款），派出技术人员到现场指导安装调试。需要办理出口报关、商检、原产地证明等手续。考虑到海外运输时间，建议提前4-6个月下单。

Q：设备是否支持定制化改造？

A：支持。例如，对于高钛原料，可以增加弱磁选机台数；对于细粒级占比大的原料，可以在重选前增加高频细筛；对于高寒地区，可以增加设备和管道的伴热系统。定制化会适当延长交货期2-4周。

Q：能否提供旧线改造的成套设备？

A：可以。很多客户不是新建工厂，而是在原有生产线基础上增加或更换部分设备。供应商可以根据现有流程，提供改造所需的成套设备（如新增电选机、更换干燥机、增加除尘器），并指导安装和调试。

如何选择成套设备供应商

考察一个成套锆矿处理设备供应商是否可靠，可以从五个维度判断。

• 技术能力：是否拥有自己的选矿实验室？能否完成矿样试验并提供详细的试验报告？是否有注册的选矿工程师？

• 制造能力：是否拥有电选机、磁选机、干燥机等核心设备的生产线？外购组装的中介型公司，质量控制和交货期风险较高。

• 项目业绩：提供至少3个已投产的同类项目案例，最好能实地考察或视频连线。重点关注与客户项目规模相近的案例。

• 售后服务：明确售后响应时间（如国内48小时到现场）、备件库位置、远程支持能力。要求提供过往客户的售后服务评价。

• 合同条款：仔细审阅性能保证条款（是否承诺处理量、品位、回收率）、付款节点、违约金条款。有实力的供应商敢于在合同中承诺性能指标。



结语

成套锆矿处理设备供应是锆矿项目从规划到投产的最短路径。它把工艺设计、设备制造、安装调试、人员培训整合为统一服务，客户只需对接一个供应商，就能获得完整生产线。对于首次进入锆矿领域的投资者、境外项目、或者希望缩短工期的成熟企业，成套供应模式能显著降低技术风险和管理成本。在选择供应商时，重点考察其技术能力、项目业绩和售后服务，确保设备不仅“卖得出”，更能“用得好”。一套设计合理、质量过硬的成套设备，是锆矿选厂长期稳定盈利的基石。
