锆矿厂现代化/升级改造方案：从老旧产线到智能高效工厂的蜕变

运行十年以上的锆矿选厂，普遍面临设备老化、能耗偏高、自动化程度低、环保不达标等问题。设备故障率上升导致非计划停机增加，电耗比新厂高出20-30%，手动作业多、产品质量波动大，尾矿和粉尘排放难以满足日趋严格的环保标准。与其在修修补补中持续失血，不如实施一次系统性升级改造。一套量身定制的锆矿厂现代化/升级改造方案，能够在6-12个月内让老厂焕发新生，处理量提升15-25%，回收率提高3-8个百分点，吨矿能耗降低20%以上，同时实现环保达标和劳动强度大幅下降。

改造前的全面诊断

任何锆矿厂现代化/升级改造方案都必须从诊断开始。先花钱买“体检报告”，再决定“动哪些手术”。建议委托有经验的选矿工程师团队进行为期1-2周的现场调研。

诊断内容一：工艺指标摸底
收集过去6个月的生产报表，统计平均处理量、精矿品位、回收率、能耗、水耗、药剂消耗。分析指标波动幅度和趋势。如果回收率比设计值低5%以上，或精矿品位长期不达标，说明工艺流程存在系统性问题。

诊断内容二：设备状态评估
逐台检查关键设备：螺旋溜槽槽面磨损情况、摇床床面是否变形、干燥筒筒体厚度及滚圈磨损、磁选机磁筒表面场强衰减、电选机滚筒绝缘层和毛刷状态、除尘器滤袋寿命。记录维修频率和备件消耗，找出“短板设备”。

诊断内容三：自动化水平审核
统计手动操作点位数量和自动控制点位数量。检查仪表配置（流量计、浓度计、料位计、温度计）是否齐全、是否接入控制系统。评估操作人员劳动强度——一个需要频繁跑现场调节阀门和频率的工厂，自动化升级空间巨大。

诊断内容四：环保合规性检查
检测尾矿水和循环水的水质（悬浮物、pH、重金属离子）。测量干燥烟气和车间粉尘排放浓度。检查尾矿处置方式（是否干堆、是否回填）。计算废水循环率。对照最新环保标准，列出不达标项。

诊断内容五：能耗审计
统计全厂电耗、燃料消耗（柴油/天然气/煤）、水耗。识别高能耗环节（通常干燥筒和强磁选机是前两位）。计算吨矿综合能耗，与同行业先进水平对比。

诊断报告应明确列出：必须立即整改的“红线问题”（如环保不达标、安全隐患）、建议改造的“增效项目”（如增加磁选段数、更换分级设备）、以及可选升级的“锦上添花”项目（如MES系统、远程运维）。

改造方向与优先级排序

根据数百个锆矿厂的改造经验，锆矿厂现代化/升级改造方案通常围绕以下五个方向展开，按投入产出比排序。

第一优先级：自动化控制系统升级
投入相对较小、见效极快。在原有设备上加装传感器、执行器和PLC控制柜，将给料量、浓度、磁场电流、电选电压、干燥温度等关键参数集中到中控室操作。操作工从现场跑腿变为屏幕监控，每班人员可从8-10人减少到4-5人。同时，自动控制可以稳定工艺参数，精矿品位波动幅度减少50%以上。投资回收期一般在3-6个月。

第二优先级：分级与重选段改造
分级效率低是回收率下降的主要原因。将老旧的水力分级机更换为高频细筛（筛孔0.1-0.15mm），分级效率从40-50%提升到75-85%，大幅减少细粒锆流失。螺旋溜槽槽面磨损严重的，更换为聚氨酯耐磨槽面，使用寿命从1年延长到3-5年。摇床增加自动冲程调节和横向坡度指示器。此方向投资中等，回收率可提升2-5个百分点。

第三优先级：干燥与磁电选段节能改造
干燥筒是能耗大户。将单筒干燥机改造为三筒干燥机，热效率从40%提升到60-65%，燃料消耗降低30%。磁选机采用永磁技术替代电磁（部分场合），电耗降低60%以上。电选机增加高压自动调节和恒压控制，减少电能浪费。此方向投资较高，但节能效益持久。

第四优先级：环保设施升级
针对粉尘排放超标的工厂，将简易旋风除尘器更换为脉冲布袋除尘器，排放浓度从200-300mg/m³降至20-30mg/m³。增加浓密机和压滤机实现废水零排放。尾矿干堆场铺设防渗膜。此项改造主要是合规需要，部分地区强制要求，投入后避免停产风险。

第五优先级：智能化与信息化
在自动化的基础上增加MES（制造执行系统），实现生产数据自动采集、报表自动生成、设备故障预警、能耗分析等功能。可选配在线品位分析仪（XRF），实时显示精矿品位并自动优化参数。此项投入较高，适用于大型工厂。

分作业段的具体改造措施

以下按照锆矿厂现代化/升级改造方案的作业段顺序，列出具体可实施的改造内容。

给料与筛分段

• 原给料方式：振动给料机+固定格筛，给料不均匀

• 改造措施：增加缓冲料仓（容量30-50吨）和变频调速给料机，仓内加装防架桥装置

• 效果：给料量波动从±20%降低到±5%，为后续作业稳定创造条件

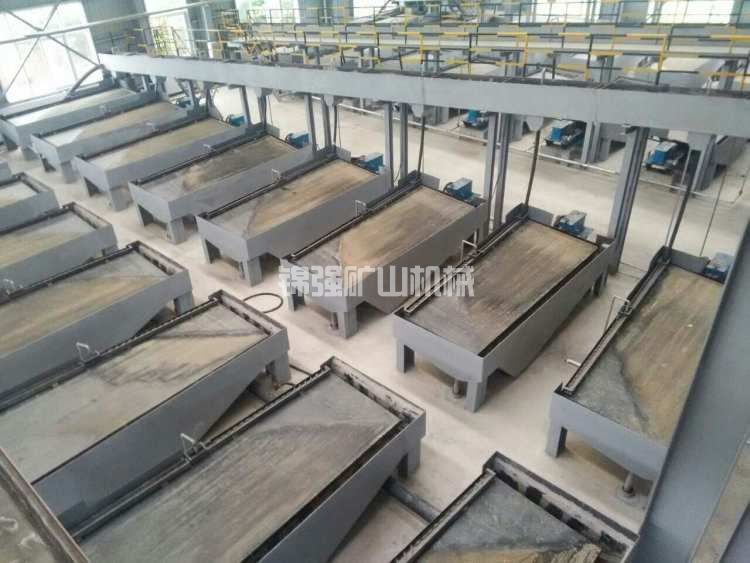

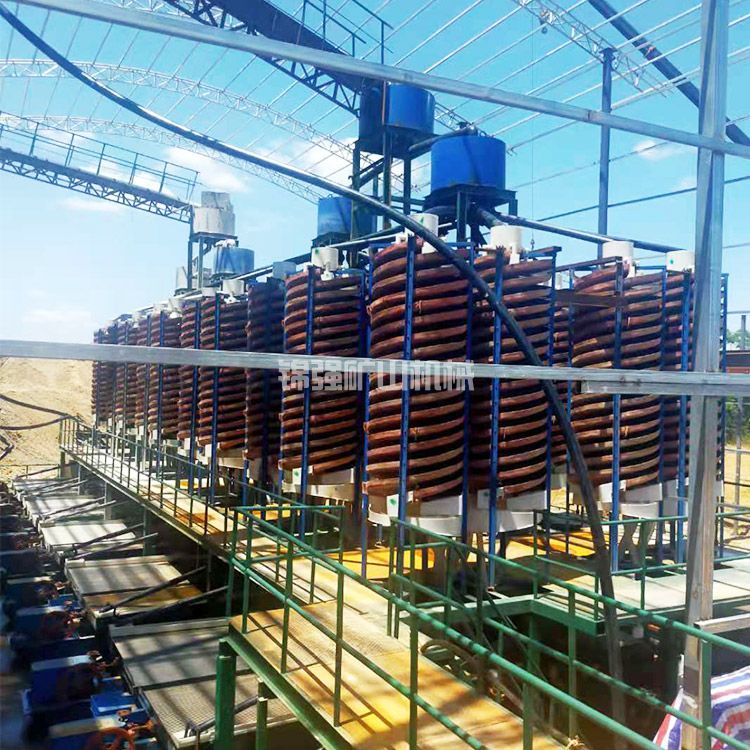

重选段

• 原配置：单段螺旋溜槽或老旧摇床

• 改造措施：增加扫选螺旋溜槽（一粗一扫）；摇床床面更换为玻璃钢或铝合金材质，减轻重量；加装摇床自动调坡装置

• 效果：重选段回收率提升3-5个百分点，精矿富集比提高0.5-1.0

脱水与干燥段

• 原配置：自然沉淀+回转干燥筒（单筒）

• 改造措施：增加带式真空过滤机或陶瓷过滤机，将精矿水分从20-25%降至10-12%后再进干燥筒；干燥筒更换为三筒结构，筒体外加保温层；燃烧器升级为自动比例调节型

• 效果：干燥能耗降低30-40%，干燥能力提升25%

磁选段

• 原配置：单台电磁强磁选机，场强衰减严重

• 改造措施：增加永磁弱磁选机作为预选，减轻强磁选负荷；强磁选机介质板由2mm间隙改为1.5mm，背景场强恢复至设计值；增加自动冲洗装置，减少堵塞

• 效果：TiO₂含量从0.5%降至0.25%以下，Fe₂O₃降低0.05-0.08个百分点

电选段

• 原配置：单辊或双辊电选机，电压手动调节

• 改造措施：更换为三辊电选机，增加精选段数（从一粗一精改为一粗两精）；加装高压自动稳压模块和电压电流监测；更换耐磨毛刷和加热滚筒

• 效果：ZrO₂品位提升0.5-1.0个百分点，电选尾矿中锆损失降低2-3%

除尘系统

• 原配置：简易旋风除尘或无除尘

• 改造措施：在干燥、磁选、电选、包装各点设置密闭罩和抽风管，接入脉冲布袋除尘器；风机加装变频器

• 效果：车间粉尘浓度降至8mg/m³以下，排放口浓度≤30mg/m³，满足环保要求

控制系统

• 原配置：现场手动按钮柜

• 改造措施：增加PLC控制柜、工控机、操作台；加装料位计、流量计、温度变送器、电流变送器；实现给料量、浓度、干燥温度、磁选电流、电选电压的集中控制和趋势记录

• 效果：每班减员3-4人，操作响应速度从数分钟缩短到数秒

改造投资与效益测算

以下为一个日处理200吨原矿的锆矿厂实施全面锆矿厂现代化/升级改造方案的投资与效益估算。

投资构成（单位：万元）

改造后年效益（以年处理6万吨原矿计算）

投资回收期：128.5 ÷ 191 ≈ 0.67年（约8个月）

如果仅实施自动化升级和分级改造（投资约40-50万元），回收期可缩短至3-4个月。

分阶段实施建议

对于资金有限或不想一次性停产太久的工厂，建议将锆矿厂现代化/升级改造方案分为三个阶段实施。

第一阶段（停产1-2周）：先做不涉及土建的快速改造。包括更换磨损的螺旋溜槽槽面、清洗强磁选机介质板、更换电选机毛刷和滚筒、加装部分仪表。此阶段投入5-10万元，即可提升回收率1-2个百分点、降低故障率。

第二阶段（停产3-4周）：实施自动化控制系统和除尘改造。安装PLC、传感器、执行机构，调试自动给料和参数闭环控制；同时安装布袋除尘器和密闭罩。此阶段投入40-50万元，可实现减员和环保达标。

第三阶段（停产4-6周）：实施核心设备更换。包括三筒干燥机、新增电选机、永磁磁选机等。此阶段投入70-80万元，实现节能和品位提升。三个阶段可分散在年度大修期间依次完成，减少对生产的影响。

现代化改造后的预期指标

改造前后关键指标对比（以典型200吨/日工厂为例）：

常见问题与解答

Q：改造期间需要停产多久？

A：采用分阶段方案，每次停产时间为1-6周不等。也可采取“边改造边生产”的方式：对于新增设备（如新电选机），先在旁边安装调试，利用原有流程运行时进行带料测试，切换后不停产。只有涉及管道、基础、大型设备更换时才需要停产。总停产时间可控制在10-15天以内。

Q：老旧厂房空间有限，新设备放不下怎么办？

A：两种思路。一是拆除效率低的旧设备（如老旧摇床），原位安装高效率新设备（如螺旋溜槽或离心机），占地面积往往更小。二是将部分设备移至室外或简易雨棚下，如过滤机、压滤机、水泵、除尘器等对温度不敏感的设备可以露天布置。咨询设计团队可以做三维布局优化。

Q：自动化改造后，老员工不会操作怎么办？

A：正规的锆矿厂现代化/升级改造方案包含完整的操作培训。培训分为三个阶段：改造前理论培训（1-2天）、改造后现场指导（跟班1周）、远程技术支持（1个月）。大多数50岁以下的工人都能在一周内掌握中控操作。对于年龄偏大、不适应电脑的员工，可调整到现场巡检岗位。

Q：改造投资有没有补贴或优惠政策？

A：节能改造（如更换高效干燥机、电机变频）可申请地方政府节能专项资金或绿色制造奖励，额度一般为投资额的10-20%。环保改造（除尘、废水处理）可申请环保专项资金。此外，采用国产首台套设备可享受税收优惠。建议在改造前咨询当地工信和环保部门。

Q：我只想解决环保问题，改造最小方案是什么？

A：只做除尘和废水循环。除尘：在干燥、磁选、电选、包装四个点设置集尘罩，集中进入一套脉冲布袋除尘器，投资约12-18万元。废水循环：增加一台小型浓密机（Φ6m，约8万元）和一台压滤机（30㎡，约6万元），将重选尾矿浆浓缩压滤，清水回用，尾矿干堆。两项合计约30-35万元，即可解决粉尘超标和废水外排问题。

成功案例：某锆矿厂三年内两次升级

江西省某锆矿选厂，2008年建成，日处理原矿150吨。到2018年设备老化严重，回收率降至76%，吨矿电耗45度，粉尘排放多次被投诉。

2019年实施第一期锆矿厂现代化/升级改造方案：安装PLC自动控制系统、更换高频细筛、增加扫选螺旋溜槽。投资45万元，改造后回收率升至81%，每班减员4人，年增收约90万元，半年收回投资。

2020年实施第二期：将单筒干燥机更换为三筒干燥机、新增一台三辊电选机、升级脉冲布袋除尘器。投资72万元，改造后回收率升至86%，干燥油耗从9kg/吨降至5.5kg/吨，粉尘排放达标。年新增效益约130万元，7个月收回投资。

两次改造总投资117万元，年增收220万元，回收期约6个月。该厂目前已成为当地的环保标杆企业，精矿产品进入高端陶瓷市场。

结语

锆矿厂现代化/升级改造方案不是简单的设备替换，而是一次系统性提升竞争力的机会。从自动化减员、分级提效、干燥节能到环保达标，每一项改造都有清晰的投入产出比。老厂不必推倒重来，通过分阶段、精准化改造，完全可以在6-12个月内实现脱胎换骨的变化。关键在于先做诊断，抓住短板，算好经济账。对于还在犹豫的业主，可以从自动化控制和分级改造这两个“短平快”项目入手，先尝到甜头再推进后续改造。
