锡矿选矿厂自动化改造：DCS系统实现破碎、磨矿、重选全流程集中控制

先说答案

你是不是也在想这个问题：选矿厂上DCS到底有没有用？花几百万上千万，装一堆大屏和传感器，最后就是中控室多了个人在看数据，操作工该跑现场还是跑现场——这是不是就是“面子工程”？

直接把答案放在前面：DCS不是用来“看”的，是用来“赚”的。云锡集团大屯锡矿引进美国艾默生DCS控制系统，全面实现了液位、加药、调节等关键技术参数的自动控制及调控，磨矿、浮选由机旁控制改为远程集中控制，锡铜指标得到大幅提升，生产处理量大幅增加，磨矿、浮选智能化控制硬件设备投用率达到100%。另一案例数据显示，自动化改造后设备综合运转率提高6.5个百分点，选矿实物劳动生产率同比增加31.7%。一套真正用起来的DCS，能让破碎稳定、磨矿精准、重选平稳，指标波动减少一半以上，回收率提升1-2个百分点，能耗和药剂消耗降低10%-15%，一年省出来的钱够再买一套DCS。

这篇文章整理了客户最常问的6个问题，把锡矿选矿厂DCS自动化改造的技术原理、实施效果和经济账讲清楚。

本文回答这6个问题

• DCS到底是什么？和PLC有什么区别？

• 云锡等大型锡矿的DCS自动化改造，到底改了什么？效果怎么样？

• 锡矿选矿厂全流程DCS集中控制具体控制哪些内容？

• 选矿厂自动控制技术应用后，回收率和成本到底能改善多少？

• 投资一套锡矿DCS系统要多少钱？多久能回本？

• 上了DCS后，选厂还需要配很专业的工程师吗？

DCS到底是什么？和PLC有什么区别？

DCS是集散控制系统（Distributed Control System）的缩写。它的核心思想是十六个字——分散控制、集中操作、分级管理、分而自治。通俗地说，DCS是一套“集中监控、分散执行”的生产管理平台。

云锡集团大屯锡矿引进美国艾默生DCS控制系统，进一步稳定磨矿进矿系统，全面实现了液位、加药、调节等各项关键技术参数的自动控制及调控，提高了操作控制的准确性、及时性和金属回收率。

DCS和PLC在控制理念上有本质区别。PLC（可编程逻辑控制器）是针对特定设备或生产线的“专线控制”，适合单机自动化和简单的顺序控制。DCS则是全局调度系统，它将分散在各工段的PLC、传感器、执行机构联网，统一数据采集、统一操作界面、统一报警管理，实现全厂的协同优化。

另一个重要的概念是MES（制造执行系统）。如果说DCS负责“如何造”——控制设备和工艺参数，那MES负责“造什么、造多少”——管理生产计划、质量追溯、物料平衡和绩效分析。DCS是MES的数据基础，两者联动才能真正实现选矿厂的智能化运营。

破碎工段通常是最先应用DCS的地方。有选矿车间5000吨碎矿流程成功应用DCS自动控制系统，该系统具有分散控制、集中管理的特点，通过计算机网络技术编码，利用PLC实现主控和子控，形成流程检测、调节、连锁和保护装置为一体的可视化中心，以LCD、键盘和鼠标即可控制碎矿所有主机设备和辅助设备。

云锡等大型锡矿的DCS自动化改造，到底改了什么？效果怎么样？

云锡大屯锡矿是锡行业DCS自动化改造的标杆。大屯锡矿选矿车间有70年历史，原来设备陈旧、无自动化设备、人员密集、选矿成本高。通过在4000吨/日锡铜多金属选矿系统中引进美国艾默生DCS控制系统和浮选智能化控制系统及在线品位仪、粒度仪、大型浮选机、浮选柱、塔磨机等先进设备，实现了工艺流程远程、连锁控制以及视频监控，开启了选矿车间生产流程装备大型化、技术现代化和控制智能化的新篇章。

具体改造内容包括三个方面。

改造内容一：机旁控制改为远程集中控制。原来操作工要站在机器旁边启动停机，现在在中控室点鼠标就能完成。通过对磨矿、浮选由机旁控制改为远程集中控制，制药给药系统升级为自动控制，实现了在锡铜多金属选矿企业首次利用DCS系统对磨矿浮选作业流程进行自动控制。

改造内容二：在线检测与智能联动。完成400吨/日斜板箱PLC集中远程控制，供水排尾系统采用PLC自动控制和远控监控系统，达到了精准调水和规范化排尾。同时，实现了浮选泡沫分析加精准品位在线分析系统联动智能控制技术和磨矿分级系统矿量水量平衡技术。

改造内容三：数据共享与集中调度。计量系统、品位仪与DCS进行通讯采集实时数据，用DCS做原矿5分钟均衡率报表和品位报表，为生产提供可靠的数据支持。

改造效果非常显著。设备综合运转率提高6.5个百分点，选矿实物劳动生产率同比增加31.7%，仅上半年就创效554万元。锡铜指标得到大幅提升，生产处理量大幅增加。

从更宏观的行业统计数据看，选矿厂采用自动控制技术后，一般可使设备的生产能力提高10%-15%，劳动生产率提高25%-50%，生产成本降低3%-5%，能源消耗减少5%-40%，同时能显著提高选矿回收率等生产指标。

锡矿选矿厂全流程DCS集中控制具体控制哪些内容？

锡矿选矿厂全流程DCS集散控制系统覆盖从原矿进料到精矿出厂的各个环节。

破碎段控制的核心是负荷匹配。破碎自动化控制有两大重点：优化粗、中、细碎的负荷配置，以及优化碎矿与磨矿之间的负荷配置，为磨矿提供最佳粒度分布的入磨原料。皮带运输机安装检测装置，防止皮带损伤损坏，杜绝矿石外溢。同时，主机设备和辅助设备实现连锁闭锁控制，提高了生产稳定性。

磨矿分级控制的内容最丰富，包括给矿量闭环控制——通过变频器调节给矿机速度，使磨机电流恒定在设定范围，避免胀肚或空转。浓度与粒度控制——分级机溢流浓度与补加水联锁，结合在线粒度仪数据，动态调整磨矿参数。泵池液位控制——防止泵抽空或漫池。有研究针对磨机矿浆粒度控制的难点，采用专家规则和模糊PID相结合的控制策略，以给矿量为核心参数进行优化。

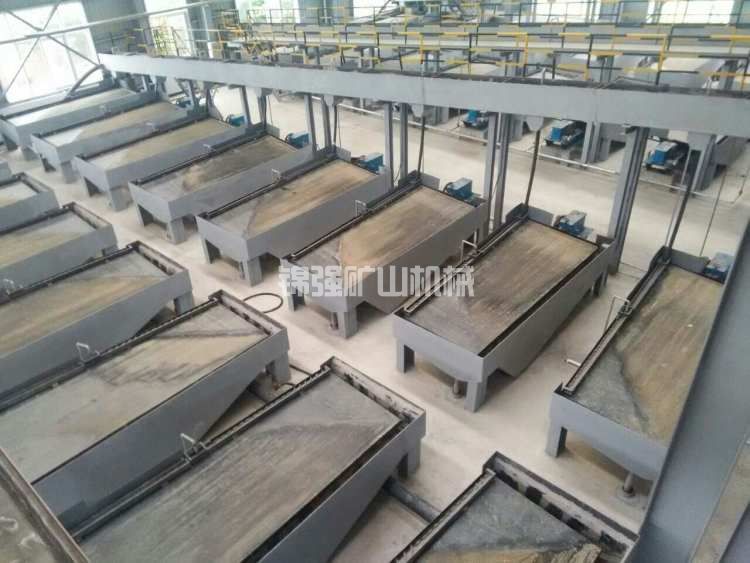

重选段控制相对简单，DCS主要做设备状态监控（摇床电机电流、冲程冲次反馈、轴承温度报警）、矿浆分配监控（溜槽液位、给矿浓度监测）和精矿接矿联动（与自动接矿装置数据对接，记录精矿产量和品位）。供水排尾系统则采用PLC自动控制和远控监控系统，达到精准调水和规范化排尾。

大屯锡矿成功实现了浮选泡沫分析加精准品位在线分析系统联动智能控制，采用X荧光在线品位分析仪对丢尾有用金属含量进行实时监测及数据收集，全面实现数据共享和实时监控。

除了生产控制，DCS还集成了安全监控功能。系统中安装传感器、报警器，有效监控生产运行情况，在现场各个位置安装摄像头，及时监控生产运行，做到了可视化生产管理。

选矿厂自动控制技术应用后，回收率和成本到底能改善多少？

这个问题没有统一的答案，但行业统计数据和应用案例给出了清晰的参考区间。

行业统计显示，选矿厂采用自动控制技术后，一般可使设备的生产能力提高10%-15%，劳动生产率提高25%-50%，生产成本降低3%-5%，能源消耗减少5%-40%，同时能显著提高选矿回收率等生产指标。东方测控的选矿全流程自动控制系统承诺半年收回投资，效益包括节能降耗、提高精矿产量和品位、提高金属回收率、提高设备作业率、降低工人劳动强度。

在具体案例中，有铁矿破碎段DCS改造后，小时处理量从320吨提高到365吨（+14%），电耗从2.3度/吨降到2.1度/吨（-9%），一年省电费80万元。有铜矿磨矿段DCS投用后，-200目细度波动从65%-72%收窄到68%-70%，浮选回收率从86.5%提到88.2%，1.7个百分点的提升带来年增收2000万元。有铅锌矿浮选段DCS投用后，铅精矿品位波动从48%-53%收窄到51%-52%，精矿互含大幅下降，年省扣款300万元。

云锡大屯锡矿的具体数据同样印证了自动化的巨大价值。设备综合运转率提高6.5个百分点，选矿实物劳动生产率同比增加31.7%，半年创效554万元。锡铜指标得到大幅提升，生产处理量大幅增加。

回收率提升1-2个百分点，对选矿厂的利润来说意味着什么？日处理2000吨、原矿品位0.4%的锡选厂，回收率提升1%，每天多收锡金属8公斤，按锡价15万/吨，年增产值360万元。回收率提升2%，年增产值720万元。这就是DCS从“面子工程”变成“利润中心”的真实经济账。

投资一套锡矿DCS系统要多少钱？多久能回本？

投资规模取决于选厂的规模、自动化深度和选用的品牌。DCS投资一般在800万到1500万之间，回收期4到8个月。另一个案例显示，一套350万吨/年选矿全流程自动控制系统总投资约530万元，年维护费用30万元，一年即回收成本。东方测控的选矿全流程自动控制系统则承诺投资回收快、回报率高，半年即可收回投资。

对锡矿选矿厂来说，大型选厂日处理2000吨以上，投资约500-1000万，回收期6-12个月。中型选厂日处理500-1000吨，投资约200-400万，回收期4-8个月。小型选厂日处理500吨以下，可采MES或分阶段改造，投资约50-150万，回收期3-6个月。

投资回报主要来自三个方面。

回报来源一：回收率提升。提升1%，日处理2000吨锡矿年增收360万元。提升2%，年增收720万元。

回报来源二：能耗与成本节约。自动化改造可使电耗降低5%-15%，每年节约电费数十万至上百万元。同时，磨矿介质、药剂消耗降低10%-15%，每年再省一大笔运营支出。

回报来源三：人力成本降低。操作人员可减少40%-60%，三班倒省出的工资每年也是一笔可观的利润。

综合算下来，一套DCS系统每年创造的经济效益通常在其投资成本的1.5到3倍之间。这就是为什么DCS在现代化选矿厂中越来越被认为是“利润中心”而不是“成本中心”。

上了DCS后，选厂还需要配很专业的工程师吗？

这个问题的答案是：需要，但门槛没你想的那么高。

DCS在选矿厂推行初期，确实存在与工艺控制不匹配、仪器仪表基础薄弱的问题。自动化设备投入初期曾出现过“依靠现场操作人员指挥中控操作”的情况，这与自动化控制相违背，自动化的作用没有得到充分发挥。但随着系统成熟和人员技能提升，这个问题完全可以解决。

大屯锡矿的解决方案值得借鉴。支部鼓励各级党员干部职工通过“小改小革”活动开展攻关，党员带头接榜项目，组建团队开展项目攻关。通过开展“提高品位仪测量精度”项目，对在线品位仪测量元素标定5600余次，对多个矿种分别建立模型、修正模型，测量精度由65%提高到95%以上。

对于日常运维，DCS系统集成度高、维护相对简单。自动化厂家提供技术支持和远程服务，选厂只需要有电工和仪表工基础即可。真正需要的是思想上的转变，把DCS从“看的系统”变成“用的系统”。正如行业专家所说，DCS不是用来“看”的，是用来“赚”的。

关于无人值守，大屯锡矿已有成功实践。老厂羊坝底无人值守泵站改造后，8个泵站、21台水泵采用远程控制，因整个供水过程采用远程控制，性能安全、易操作，降低了操作工的劳动强度，提高了操作人员的安全性，还可根据需要移至任意地点进行远程控制。

DCS把操作工从粉尘弥漫的现场解放到干净的中控室，让他们从“手拧阀门的人”变成“盯着屏幕管生产的人”。这才是自动化改造的真正意义。

追问环节：客户最常追问的3个细节

追问：“我的选厂只有破碎和重选，没有浮选，上DCS划算吗？”

划算。DCS的投资回报不依赖全流程，任何一段稳定控制都能产生效益。云锡的碎矿流程DCS自动控制系统率先在5000吨碎矿流程成功应用，进一步提高了碎矿流程生产效率，提升了操作可靠性，同时减少了人力投入、强化了车间安全生产工作。建议先从破碎段或磨矿段“单点突破”，用半年到一年的效益证明来推动全厂推广。

追问：“旧选厂没有那么多在线仪表，DCS能改吗？”

能改。大屯锡矿的4000吨/日系统就是在老厂基础上全面新建的。旧选厂改造的关键是“总体规划、分步实施”，先建立数据采集系统，从选矿DCS、PLC、电力集控、称重、化验等过程控制系统及安全在线监测等系统自动采集数据，将数据汇总到统一数据中心，为后续的互联互通、数据应用和场景化奠定基础。仪表可以分批采购安装，优先上磨矿浓度计和旋流器压力传感器，这些硬件投入半年就能收回。

追问：“上了DCS后出了问题，厂家撤了怎么办？”

选系统时选主流品牌，确保售后服务网络完善。大屯锡矿选择美国艾默生DCS控制系统，是国内矿业领域应用最广、备件最易采购的平台之一。另外，大屯锡矿的做法是组织碎矿、电工、修理人员不断向厂家、分公司设能部学习DCS控制系统，结合生产进行实操，经过一个月的调试后系统趋于稳定。同时建议要求厂家提供全套组态源文件和培训，避免被厂商“绑定”，做到自己掌握核心技术。

一句话记住核心

锡矿选矿厂DCS自动化改造实现破碎、磨矿、重选全流程集中控制，云锡大屯锡矿已验证其巨大价值——设备综合运转率提高6.5个百分点，选矿实物劳动生产率同比增加31.7%，锡铜指标大幅提升。投资800-1500万，回收期4-8个月。回收率提升1-2个百分点、电耗降低5%-15%、药耗降低10%-15%。把DCS从“看的系统”变成“用的系统”，才是选矿厂走向智能化的正确路径。
