重砂浓缩设备：重砂分级机、旋流器及选矿机

核心结论

重砂选矿的浓缩环节，是决定最终回收率的关键。矿浆中的有用矿物如果还没进入精矿就被排走，一切努力都是白费。一套合理的重砂浓缩设备组合——分级机负责按粒度分离、旋流器依靠离心力快速脱泥、浓密机借助重力实现泥水分离、脱水筛最后把关收尾——能直接把尾矿中的有价矿物损失降到最低，同时提高重砂的纯度。

本文从现场问题出发，把分级设备（螺旋分级机、水力旋流器）、浓缩脱水设备（浓密机、脱水筛）和重选设备的搭配逻辑一次讲清楚，帮你搭建一条“不漏矿”的浓缩生产线。

浓缩没有做好，重砂都在“逃跑”

你去尾矿堆转一圈。如果尾矿颜色发灰发白，说明轻砂多，问题不大。但如果尾矿发黑发红，或者里面还能看到明显的亮色矿物颗粒，你的重砂浓缩设备多半没选对。

重砂浓缩这一步，选厂里最容易出岔子。

矿浆直接从磨机出来就进摇床，给矿浓度忽高忽低，床面分层效果差，重矿物还没沉下去就被水冲走了。分级设备没配好，本该进入重选的粗粒重砂直接进了尾矿，连回收的机会都没有。脱水效率低，精矿含水率超标，运输结块客户退货。

这些问题的根源是：浓缩段设备配置不合理，或者根本没配。

重砂矿选厂浓缩环节的核心逻辑是三件事——分级、脱水、回收。分级机按粒度把粗砂和细泥分开，让该磨的再磨、该选的再选。旋流器用离心力加速细粒级脱泥，给重选提供稳定的矿浆条件。浓密机和脱水筛让精矿含水率达到包装运输标准，同时把水回收循环使用。再加上适当的选矿机（摇床、螺旋溜槽等）对重矿物进行富集，这才构成一套完整的重砂浓缩系统。

下面把这几种重砂浓缩设备一个一个讲清楚。

分级机：给重砂“分班入座”

分级机的作用是把矿浆按粒度分开。为啥一定要分级？因为重选设备对给料粒度有严格要求。摇床最适合0.074到0.5mm，螺旋溜槽适合0.1到0.8mm，粒度跨度太大混在一起选，谁都选不好。

重砂矿厂常用的分级设备是螺旋分级机和水力旋流器。

螺旋分级机

螺旋分级机是一个老面孔，皮实耐用、结构简单。

它利用不同大小的矿粒在水中的沉降速度差异来分级。矿浆从中间给入，粗粒沉到底部被螺旋叶片推向溢流口排出，细粒从上部溢流出去。常用的有高堰式、沉没式、低堰式三种。选矿厂最常用的是高堰式和沉没式：高堰式螺旋分级机适于粗粒分级，分离粒度大于0.15mm；沉没式螺旋分级机适用于细粒分级，分离粒度小于0.15mm。

螺旋分级机最大的优势是稳定。它常与球磨机配套组成闭路磨矿系统，分级机把粗砂返回磨机再磨，细浆溢流到下一工序。运行成本低、返砂稳定、维修方便，一个传动装置用好几年都不坏。

缺点也很明显——分级效率相对较低，对细粒级物料效果不好。而且占地面积大，一台大型分级机要占几十平方米。

如果你想用来处理中细粒级（0.074-2mm）的水力分级，螺旋分级机能胜任。如果给矿中细泥含量高，需要更精细的分级，建议换成水力旋流器。

水力旋流器

水力旋流器是依靠离心力进行快速分级的设备，没有运动部件，结构简单，但分级效率能到80%以上。

工作原理是这样：矿浆用砂泵以一定压力（一般是0.5到2.5公斤/平方厘米）沿切线方向打入旋流器圆筒段，产生高速旋转。在离心力作用下，粗粒和重矿物甩向器壁，沿锥体向下从底流口排出；细粒和轻矿物从中央向上从溢流管排出。

旋流器的分级粒度范围一般是0.3到0.01mm，可细可粗。锥角越大（20到45度），适合粗粒分级和浓缩；锥角越小（10到15度），适合细粒分级。

给矿压力、底流口直径、溢流管插入深度这些参数很灵活，可以根据实际物料情况调整。这就意味着，旋流器不像分级机那样“固定”，换一个操作参数就能跑出不同的分级效果。

在重砂矿选厂中，水力旋流器通常是第二段磨矿或粗精矿再磨流程的核心设备，取代传统机械分级机。它既能做分级，又能做脱泥和浓缩。特别是重选厂脱泥，旋流器是把细泥提前排出的首选设备。

旋流器组是大型矿山的常见配置。根据不同的给矿粒度、底流浓度和生产量，可以定制旋流器的数量和规格，分级效率比螺旋分级机高出20%到30%，能达到70%到85%。一台φ150mm的旋流器占地不到1平方米，处理能力却比一台大型分级机还高。旋流器一般使用寿命在8000小时以上，基本不需要停机维护。

怎么选？

螺旋分级机和水力旋流器不是谁替代谁的关系。我的建议是：

粗粒级给料（+0.15mm），或者需要与球磨机形成闭路循环，优先用螺旋分级机。稳定、可靠、返砂均匀。

细粒级物料（-0.1mm），或者处理量大、场地紧张，优先上水力旋流器组。分级精度高、占地小、效率高。

如果是复杂的重砂矿，把两者串联用——旋流器先快速脱泥，螺旋分级机再对粗砂进行闭路分级，效果最好。

浓缩与脱水设备：拿干精矿、省成本

重选出的精矿含水率高，一般在20%到30%。含水率太高，运输时渗水结块，客户称重也吃亏。

浓密机

浓密机靠重力沉降实现泥水分离，结构就是一个大圆槽，中间有个缓慢转动的耙架。矿浆进入后，固体颗粒沉到底部被耙架刮到中心排出，澄清水从上部溢流出去。

普通浓密机适用于常规重力沉降；高效浓密机通过添加絮凝剂加速沉降，处理细粒物料效率更高；深锥浓密机是极细物料的专用设备，能将含固量2%到15%的矿浆浓缩到浓度60%到70%。

在重砂矿厂，浓密机主要用在两处：一是在分级机前对原矿进行预浓缩，提高分级效率；二是在磨矿设备前提升给矿浓度，让磨机发挥最佳效果。

脱水筛

脱水筛是浓缩末端的关键设备。它的作用是让精矿含水率进一步降到8%以下，直接达到包装运输标准。脱水筛可以配合浓密机使用，浓密机出来的底流进脱水筛，筛上物就是能装袋的成品砂，筛下水返回循环利用。

浓密机配脱水筛，是当前重砂矿选厂最经济的脱水组合。前者用重力把大量水收回，后者用机械方式把最后一点水挤出来。一套日处理200吨原矿的选厂，脱水段的投资大概在6到10万元。

选矿机：把重矿物从轻砂里“捡”出来

说完了浓缩脱水，再讲讲重砂选矿机。浓缩的目的是给选矿机提供合适粒度和浓度的物料，而选矿机才是真正把重矿物“捡”出来的设备。

选矿机（这里特指重力选矿设备）利用重矿物和轻砂的密度差进行分选，不用任何化学药剂，环保、成本低。

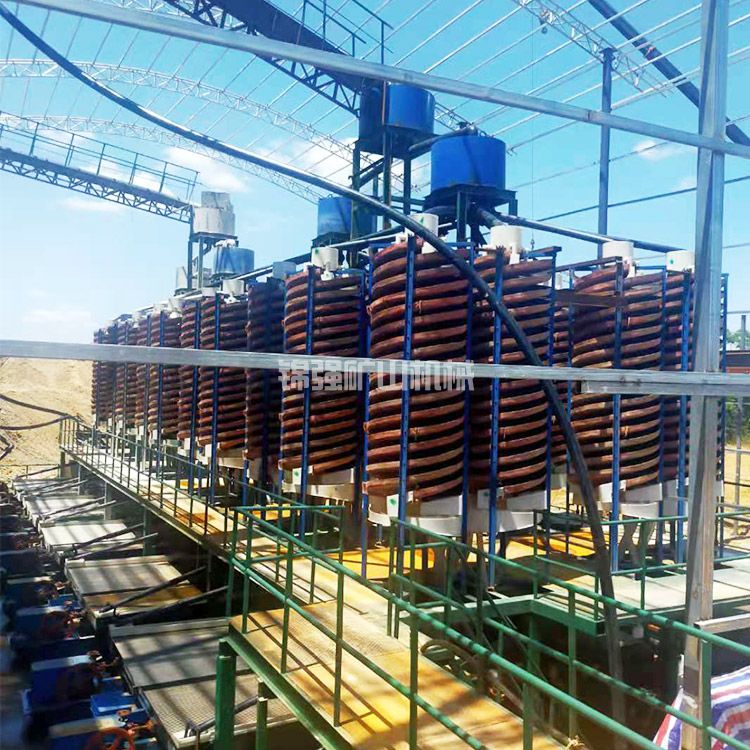

螺旋溜槽

螺旋溜槽是处理量最大的重选设备。它处理量大、不耗电、没有运动部件。

矿浆从上部给入，沿着螺旋槽向下流动，重矿物沉到溜槽内侧，轻矿物甩到外侧，通过分料器截取精矿。一台φ1200mm的螺旋溜槽处理量2到4吨/小时，多台并联使用，富集比能做到8到15倍，能把0.5%品位的原矿富集到8%到12%。

螺旋溜槽最适合做粗选。把它放在分级机后面、摇床前面，先大量抛掉轻砂，精矿再进摇床，可以大幅降低摇床的负担。

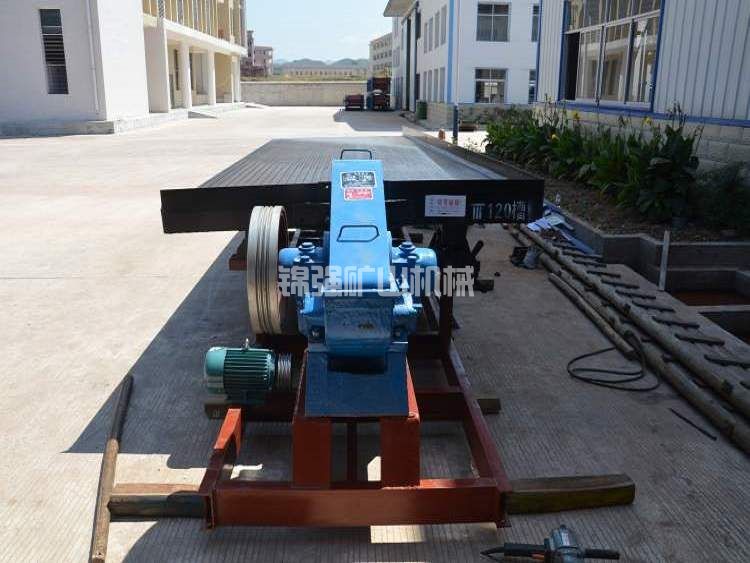

摇床

摇床是重选精度最高的设备。矿浆流过倾斜的床面，床面做不对称往复运动，配以横向冲洗水，重矿物沿着床面对角线方向移动成为精矿，轻矿物被水冲走成为尾矿。6-S摇床处理量0.5到1.5吨/小时，富集比20到40倍，能把8%到12%的粗精矿富集到55%到65%。缺点是处理量小、占地大。

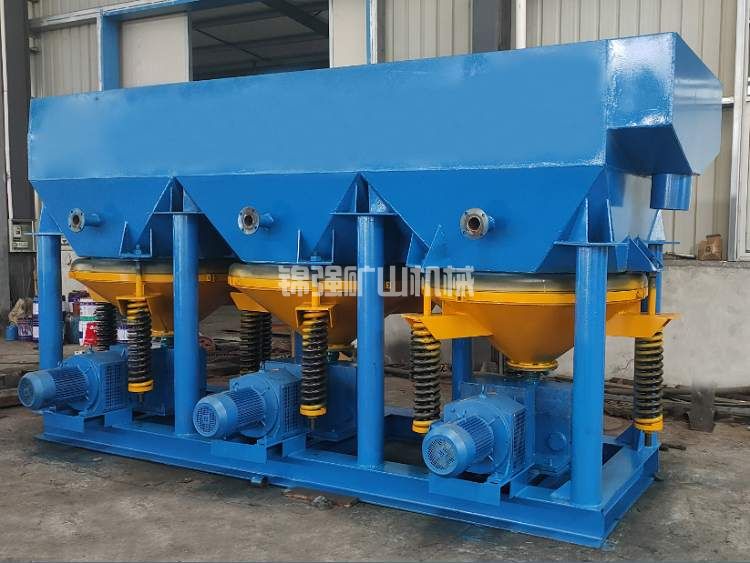

跳汰机

跳汰机处理粗粒物料效果最好。它在跳汰室内产生垂直脉动水流，重矿物沉降快进入底层，轻矿物随上层水流排出。处理上限可达15mm，适合分级机分出来的粗粒级重矿物。跳汰机的富集比不如摇床，但单台处理量大，适合第一段粗选。

螺旋溜槽粗选+摇床精选，是目前重砂矿选厂的主流配置。粗磨早收、阶段磨选，是重选的核心原则。有用矿物性脆、容易过粉碎，一进磨机就磨出大量细泥，所以流程设计要贯彻“早收早丢”，在磨得不那么细的时候就把重矿物先收出来，避免过磨造成的回收率损失。

案例分享：改造前后对比

XX省某海滨重砂选厂，日处理原矿200吨，原流程只有几台摇床粗选，没有分级和浓缩段。问题是：给矿粒度不均匀，浓度波动大，尾矿中重矿物含量达到0.6%，锆英石回收率只有71%。

改造方案包括几个步骤。首先增加了分级设备，振动筛加水力旋流器脱泥，-0.074mm细泥提前排走。其次配置了螺旋溜槽组做粗选，12头并联，粗精矿进入原有摇床精选。最后增加了浓密机和脱水筛，精矿含水率从22%降到7%。

改造后的效果很明显：给矿浓度稳定在25%到30%，摇床选别条件大幅改善。尾矿重矿物含量降到0.22%，锆英石回收率提到86%。精矿含水率降到7%，运输不再结块，客户满意度明显提升。总投资38万元，年增产精矿80吨，8个月收回投资。

整线配置与投资参考

日处理200吨原矿的重砂矿选厂浓缩段，主要设备清单如下：

振动筛（2YK1230）用于给料预分级，投资3.5万元。

水力旋流器组（φ150mm×4）用于脱泥和分级，投资2.5万元。

螺旋溜槽（φ1200mm，8头）用于重选粗选，投资4.8万元。

摇床（6-S型，4台）用于重选精选，投资4.8万元。

浓密机（φ6m）用于精矿浓缩，投资3到5万元。

脱水筛（直线型）用于精矿脱水至8%以下，投资2到3万元。

泵、电控、管路、料斗等辅助设施，投资5到8万元。整线总价约25到35万元，根据不同物料特性和自动化程度会有所浮动，但一般不超过50万元。整线装机功率约50到70kW，操作人员每班2到3人即可管理。

选型避坑指南

最后一个提醒：分级、浓缩、选矿不是三件独立的事，需要放在一起搭配。

给矿粒度偏粗，螺旋分级机是分级段的标配。处理细粒重砂（-0.074mm），水力旋流器比螺旋分级机效率高得多。浓密机的选型看处理量，普通浓密机就能满足大多数选厂的需要，矿浆粘稠或者物料极细才需要高效浓密机或深锥浓密机。

脱水筛的核心性能是筛分效率和耐磨性，聚氨酯筛网能大幅延长使用寿命。

重选设备方面，大规模粗选用螺旋溜槽，小规模或高精度精选用摇床。粗粒（+0.5mm）用跳汰机。三种设备搭配使用，比单一设备效果好得多。如果场地受限或需要频繁搬迁，可以考虑模块化设计方案。

有条件的选厂，可以在浓缩段最后加一套自动化检测系统。在线浓度计和品位分析仪实时反馈数据，自动调节旋流器的给矿压力和底流口大小、螺旋溜槽的分料板位置、浓密机的底流排放频率。人调不如机调，能把浓缩段的效率潜力全部挖出来。
