铬矿选矿设备选型定制

【30秒速读】

新疆哈密某选厂按通用方案采购设备，投产后发现磨机大了两号、重选设备不匹配粒度，回收率比设计低12%，多花了280万冤枉钱。
设备选型定制的核心是“以矿定机”——先做工艺矿物学和选矿试验，再根据数据匹配设备型号与规格。
一台MQG-3245球磨机在不同矿石硬度下处理量相差一倍，选错型号每年多花电费钢球费超50万。
通过定制选型，四川会理某选厂将设备投资从1100万压到780万，回收率反而提升4个百分点。

去年冬天，新疆哈密。一个选厂老板老刘打电话给我，语气很冲：“我花了1100万买的设备，投产三个月了，回收率比设计低了12个点。厂家说设备没问题，是我不会用。你帮我看看，到底是谁的问题。”

我到现场一看，问题很明显。球磨机是MQG-3645型，处理能力设计60吨每小时，而他的磨矿给料只有25吨每小时，负荷率不到一半。重选段清一色的跳汰机，但他的矿石中-200目占了60%，跳汰机根本收不回来。螺旋分级机配的是2FG-24型，占了一大片地，分级效率还不如一套小旋流器。

老刘的设备清单是从网上找的“铬矿选厂标准配置”，又找了三家设备厂比价，谁便宜买谁的。他没有做过一次选矿试验，没有一份自己的工艺流程图。设备运到现场，发现地基不对、管道不配、电机功率不匹配，又花了三个月改这改那。

设备选型定制不是把设备凑在一起，是根据你的矿石特性、处理规模、产品要求，精确计算每一台设备的型号、规格、材质和动力配置。一套定制的设备方案，可能比通用方案贵10%到15%，但投产后运行成本低20%到30%，回收率高5到10个百分点。这笔账，投产第一年就体现出来了。

铬矿选矿设备的五大核心选型

铬矿选矿的主流设备就那么几大类，但每一类里面的型号、规格、材质选择，学问很大。

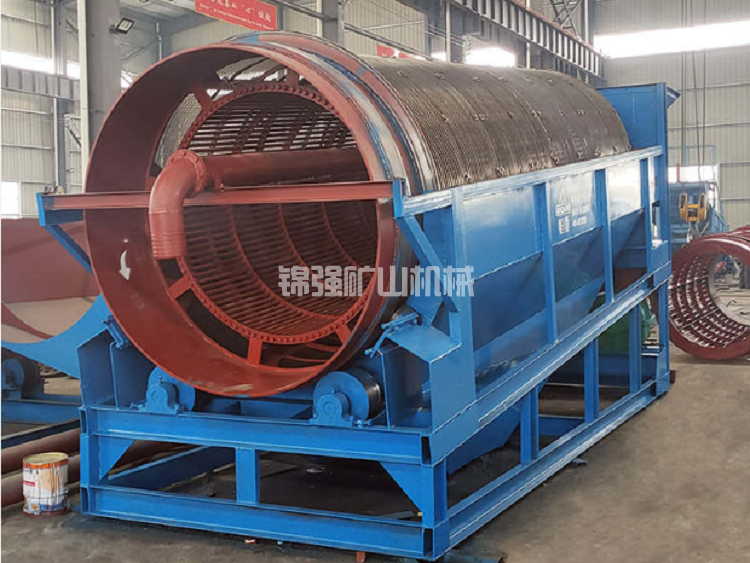

破碎设备：颚式破碎机用于粗碎，圆锥破碎机用于中细碎。粗碎选PE系列，给料口宽度600到900毫米足够大多数铬矿。中细碎选PYB或PYD系列，标准型适合中碎，短头型适合细碎。如果原矿含泥含水高，需要在破碎前加洗矿筛或棒条筛，否则破碎机容易糊堵。

某铬矿原矿含水率18%、含泥量15%，没有加洗矿段，PE-750颚破投产后第三天就卡死，篦板糊死，每两小时要停机清理一次。后来加了棒条筛和洗矿溜槽，问题才解决。老刘的选厂虽然没有那么严重，但也因为没配预先筛分，细碎机经常过载。

磨矿设备：球磨机是铬矿选厂最关键的设备，也是选型最容易出错的设备。铬铁矿的莫氏硬度5.5到6.5，比普氏硬度系数在8到14之间。同一台MQG-3245球磨机，处理硬质矿石时磨机处理能力可能只有25吨每小时，处理软质矿石时可以到45吨每小时。选型的时候必须用 Bond球磨功指数来算，不是拍脑袋。

格子型球磨机适合粗磨，溢流型适合细磨。粗磨阶段用格子型，处理量大、过磨少；细磨或二段磨用溢流型，细度控制更精确。老刘的选厂只有一段磨，选了溢流型，结果-200目细度上不去，铬铁矿解离不充分，回收率低。

分级设备：螺旋分级机投资低、维护简单，但分级效率只有40%到50%，占地面积大。水力旋流器分级效率可达70%到90%，占地小，适合细粒分级，但需要泵送和较高的给矿压力。选旋流器还是螺旋分级机，取决于磨矿细度要求。如果要求-200目大于70%，旋流器是更好的选择。

老刘的矿石要求-200目占75%，他配了螺旋分级机，分级效率不到50%，大量细粒铬矿返回磨机过磨，成了矿泥跑掉。换成FX-250旋流器组，投资省了8万，分级效率提到85%，回收率直接涨了6个百分点。

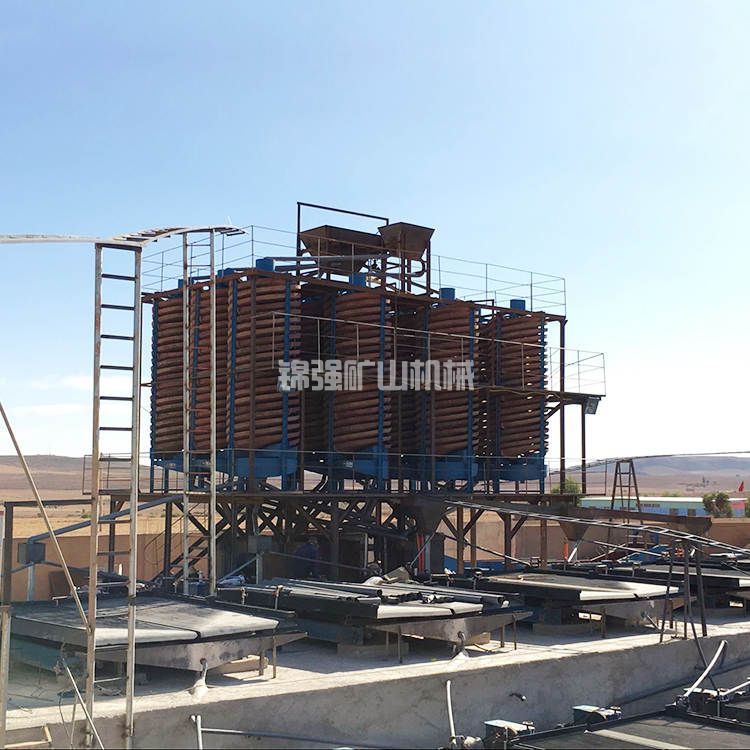

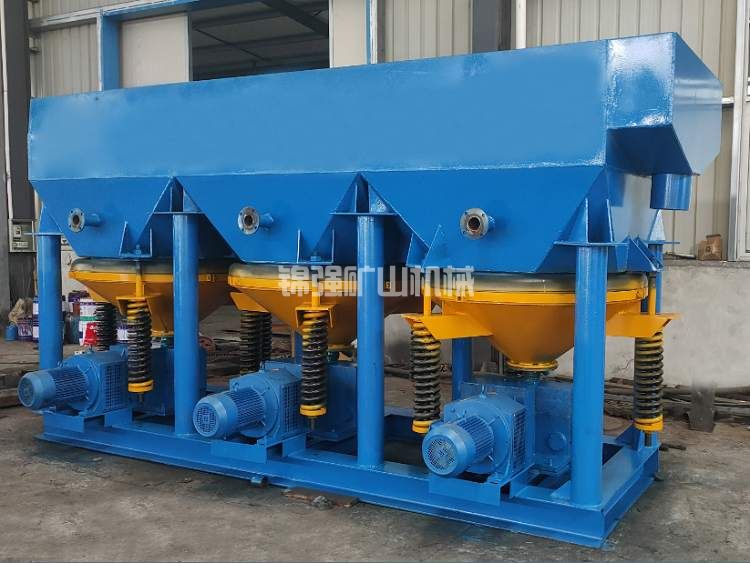

重选设备：铬矿重选设备主要有跳汰机、摇床、螺旋溜槽三种。跳汰机处理粒级2到20毫米，单台处理量大，适合粗粒抛尾。摇床处理粒级0.074到2毫米，分选精度高，适合精选。螺旋溜槽处理粒级0.074到1毫米，无运动部件，适合粗扫选。三种设备各有各的粒级范围，不能互相替代。

选型定制的关键是做粒度筛析。把矿石破碎到不同粒级，用标准筛分成粗、中、细、矿泥几个级别，化验每个级别的品位。如果铬铁矿在粗粒级富集，重点配跳汰机；如果在细粒级富集，重点配螺旋溜槽和摇床。老刘的矿石中-200目占60%，铬分布率占75%，他却配了4台跳汰机，跳汰机处理不了这么细的料，大部分铬矿直接从跳汰机尾矿跑掉了。

脱水设备：精矿脱水首选浓密机加陶瓷过滤机组合。浓密机选型看处理量和底流浓度要求。NT-12（直径12米）处理500吨每天，底流浓度45%到50%；NT-15（直径15米）处理800到1000吨每天，底流浓度50%到55%。陶瓷过滤机选型看过滤面积，按每平方米处理干矿量0.1到0.3吨每小时估算。

老刘的精矿脱水只配了一台带式过滤机，滤饼水分18%，运输时粘车底，客户每吨扣款40元。后来加了一台NT-9浓密机和一台TT-15陶瓷过滤机，滤饼水分降到9%，扣款取消了，一年省下扣款和运输损失约80万。

从矿石数据到设备清单

设备选型定制的起点不是设备样本，是工艺矿物学数据和选矿试验数据。需要的核心数据有四项。

一是原矿化学多项分析。Cr₂O₃、Fe、Al₂O₃、MgO、SiO₂的含量，以及伴生有价元素。Cr₂O₃品位低于15%的属于贫矿，可能需要磁选或浮选提纯；高于30%的属于富矿，重选就可以获得合格精矿。

二是铬铁矿的嵌布粒度。这是决定磨矿细度和重选设备选型的关键数据。用显微镜或MLA测定铬铁矿的粒度分布。如果铬铁矿主要在0.5mm以上嵌布，磨到-200目60%就够了，跳汰机和摇床配合使用。如果在0.074mm以下嵌布，需要磨到-200目80%以上，螺旋溜槽加摇床，甚至要考虑浮选。

三是相对密度和可磨性指数。铬铁矿密度4.0到4.8g/cm³，脉石密度2.6到3.2g/cm³，密度差足够大，重选是首选。邦德功指数（Bond Work Index）用于计算球磨机处理量，指数在12到18kWh/t时属于中等可磨。

四是实验室选矿试验报告。用你的矿样做小试，推荐两到三个流程，每个流程给出精矿品位、回收率、尾矿品位、药剂消耗（如有）。试验数据直接决定设备配置层次。

有了这些数据，才能进入设备选型阶段。以日处理500吨、原矿Cr₂O₃品位18%、嵌布粒度0.1到0.5mm的矿石为例，定制选型的大致步骤如下。

第一步，计算破碎段。原矿最大粒度200mm，产品要求15mm。粗碎选PE-750×1060颚破，排矿口调到60到80mm；中碎选PYB-1750圆锥破，排矿口调到20到25mm；细碎选PYD-1750短头圆锥破，排矿口调到10到15mm。每台破碎机配一台振动筛，形成闭路。

第二步，计算磨矿段。磨矿细度要求-200目75%。取邦德功指数15kWh/t，处理量500吨每天约20.8吨每小时。选择MQG-3245溢流型球磨机，装机功率450kW，处理能力25到40吨每小时，有20%的余量。配套FX-250旋流器组，给矿压力0.08到0.12MPa，分级效率85%以上。

第三步，计算重选段。磨矿产品-200目占75%，粒度主要在0.074到0.5mm之间。螺旋溜槽选BL-1500型，单台处理矿浆量20到40吨每小时（按浓度25%算约5到10吨干矿每小时）。500吨干矿每天约20.8吨每小时，需要螺旋溜槽约30台。螺旋溜槽粗精矿进入摇床精选，6S摇床单台处理干矿量0.5到1.5吨每小时，按需要15到20台。

第四步，计算脱水段。精矿量按产率15%估算约75吨每天，矿浆浓度20%，体积约375立方米每天。选择NT-9浓密机（直径9米），底流浓度可达50%以上。底流进入陶瓷过滤机，按每平米0.2吨干矿每天估算，需要过滤面积约400平米。可选两台TT-30并联或一台TT-60。

这套方案总设备投资约850到950万元。如果原矿品位更高、嵌布粒度更粗，可以省去部分摇床、选小一号球磨机；如果原矿品位更低、嵌布粒度更细，需要增加磁选或浮选段，投资要到1100万以上。


定制选型与通用方案的差距对比

新疆哈密那个老刘的选厂，按通用方案采购的设备与定制方案的差异如下：

破碎段，通用方案是PE-900×1200颚破加PYB-2200圆锥破，投资138万；定制方案是PE-750×1060颚破加PYB-1750加PYD-1750，投资98万。定制省了40万，破碎效率反而更高。

磨矿段，通用方案是MQG-3645球磨机配2FG-24螺旋分级机，投资268万；定制方案是MQG-3245球磨机配FX-250旋流器组，投资203万。定制省了65万，磨矿细度从68%提到75%，分级效率从45%提到85%。

重选段，通用方案是跳汰机8台加摇床10台，投资86万；定制方案是螺旋溜槽30台加摇床15台，投资105万。定制多花19万，但重选回收率从62%提到78%。

脱水段，通用方案是带式过滤机2台，投资42万；定制方案是NT-9浓密机加TT-30陶瓷过滤机，投资88万。定制多花46万，但滤饼水分从18%降到9%，每年扣款和运费节省超过80万。

总设备投资：通用方案534万，定制方案494万，定制反而便宜了40万。投产后的运行数据更说明问题：回收率通用方案62%，定制方案78%；精矿品位通用方案39%，定制方案44%；尾矿品位通用方案4.5%，定制方案2.2%。老刘看了对比数据，沉默了很久：“我当初要是花几万块做个试验，就不用多花那280万改造了。”

设备选型定制的四个避坑指南

第一坑，不做试验直接买设备。铬矿的嵌布粒度差异可以大到两个数量级。有的铬矿在0.5mm以上就解离了，有的要到0.05mm以下。不做试验就直接选设备，好比不看病就抓药，碰运气的成分太大。一套完整的工艺矿物学和实验室选矿试验，费用3到8万，时间2到4周，这笔钱省不得。

第二坑，设备型号“宁大勿小”。很多人觉得买大一号的球磨机、大一号的破碎机，以后扩产方便。但设备大了，低负荷运行效率低、能耗高、衬板和钢球消耗大。球磨机负荷率低于60%时，吨矿电耗增加15%到25%。选设备要留余量，一般留20%到30%就够了，多了就是浪费。

第三坑，忽视辅助设备和自动化。破碎机的给料机、输送皮带、除铁器，球磨机的给料器、润滑系统，旋流器的给矿泵、阀门仪表，这些辅助设备虽然单台价格不高，但选不好会影响主机运行。自动化系统也是如此。一套简易的PLC自动控制系统，投入15到25万，可以稳定给矿浓度、自动调节磨机负荷、自动加药，半年省下的电费和药剂费就回本了。

第四坑，只看设备价格不看运行成本。两台球磨机，一台便宜20万但吨矿电耗高2度、钢球消耗高0.2公斤。按日处理500吨、年运行300天计算，年多花电费500×2×300×0.6=18万，钢球费500×0.2×300×6.5=19.5万，一年就多花37.5万，不到一年就把那20万差价吃回来了。选设备要算五年总拥有成本，不是只比出厂价。
