锆矿重力分选节能设计技术

重力选矿是锆矿选矿流程中的“开路先锋”。锆英石的比重高达四点六到四点七，而石英、长石等主要脉石矿物的比重仅为二点六到二点七，两者相差近一倍。这种天然的比重差异，使得重力选矿成为锆矿富集阶段性价比最高的手段。

重力分选节能设计的核心价值在于：用最低的能耗完成最大的工作量。一个设计合理的重力分选段，能够以每吨原矿五到十元的成本，将锆英石从百分之一到三的原矿品位富集到百分之五十五到六十，同时抛掉百分之七十到八十的尾矿。本文从设备选型、流程设计、余能利用和智能控制四个维度，系统阐述锆矿重力分选的节能设计技术。

重力分选的节能潜力从何而来

重力分选的能耗极低，源于其物理原理的天然优势。与浮选需要消耗大量药剂、磁选和电选需要消耗电力不同，重力分选主要依靠矿物自身的比重差异和水流的自然流动。

重选过程的能耗远低于其他选矿方法，且不引入新的杂质元素，无“三废”排放，对环境友好。在锆英砂粗选阶段，重选法几乎是唯一的选择——因为锆英砂在砂矿中的含量极低，用高能耗的磁选或电选直接处理原矿，经济上完全不划算。

重力分选节能设计的本质，是在“分选精度”和“能耗代价”之间找到最优平衡点。粗选阶段追求大处理量、低能耗，允许精矿品位适度偏低；精选阶段追求高精度，可以接受稍高的单位能耗。将这两个目标拆分到不同设备上，就是节能设计的核心思路。

零电耗设备：螺旋溜槽的能量逻辑

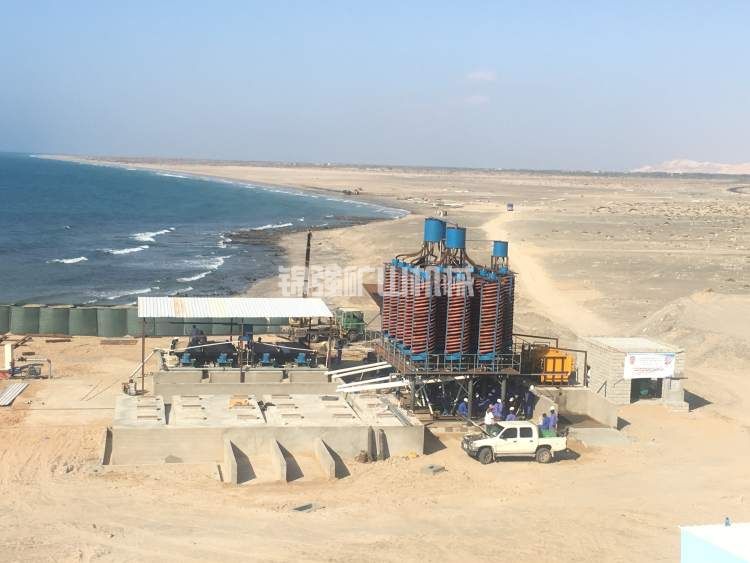

螺旋溜槽是重力分选节能设计的“王牌”。它的工作原理极为巧妙——无需额外动力，仅依靠矿浆在螺旋槽体中沿螺旋曲线流动时产生的离心力、水流的剪切力以及矿物自身重力场的综合作用，即可完成分选。

螺旋溜槽的节能优势体现在多个层面。它没有电机、没有传动部件，完全依靠矿浆自流，与摇床、磁选机等设备相比，单台螺旋溜槽每年可节省数万度电。部分新型螺旋溜槽采用分选模式无需冲洗水，进一步降低了水耗。同时，其结构简单、无复杂传动部件，故障率低，日常维护保养简便，维护成本极低。

螺旋溜槽还具有处理量大、分选效率高、分选范围广等优点。单机处理能力可达十五到四十吨每小时，适用于零点零二到零点三毫米的宽粒级范围。一台螺旋溜槽可以连续运行多年，除槽面耐磨层需要定期更换外，几乎不产生额外能耗。

在节能设计中，螺旋溜槽应放在重选段的最前面，承担粗选和扫选任务。它的角色是用零电耗把百分之八十的尾矿先甩掉，让后续设备只处理百分之二十的物料。

摇床的节能优化：从单层到多层、从常规到超大型

摇床是重力分选中的“精度担当”。它通过电机驱动床面作纵向不对称往复运动，在横向梯度水流与纵向差速运动的复合作用下，依据矿物密度差异实现精确分选。摇床的单位能耗虽然高于螺旋溜槽，但远低于磁选和电选设备。

摇床节能设计的主要方向有三个。

双层摇床是节能设计的经典方案。双层结构使设备安装占地面积减半，单台设备矿物处理量翻番，基础工程量和管道材料用量大幅减少，重选厂房建设面积减半。一台双层摇床相当于两台单层摇床的产能，但能耗仅增加百分之三十到四十，节能效果显著。

超大型摇床是近年来的技术突破。以超大型水洗摇床为例，单台处理能力可达十到五十吨每小时，日处理量可达一千二百吨。床面尺寸达到六千乘二千五百毫米，冲程十到二十五毫米可调，冲次一百八十到三百二十次每分钟变频可调。单位能耗低至八到十二千瓦时每吨，精矿回收率较传统摇床提升百分之八到十二。

水循环系统是摇床节能设计的另一重点。带水循环的小摇床搭载高效水循环系统，通过对选矿用水进行实时过滤与回收，大幅降低新鲜水资源的消耗。水循环系统不仅节省了取水成本，也减少了废水排放，符合绿色矿山的发展理念。

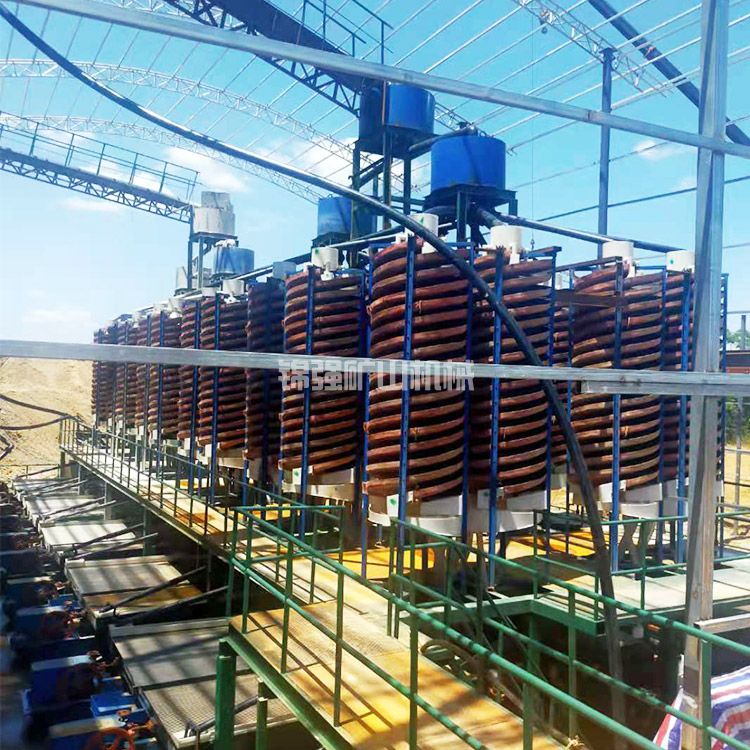

在流程设计中，摇床通常放在螺旋溜槽之后，负责精选作业。螺旋溜槽把品位从百分之一到三提升到百分之八到十五后，摇床接手将品位进一步提升到百分之五十五到六十。这种“螺旋溜槽粗选加摇床精选”的组合，是重力分选节能设计的标准配置。

系统节能：流程设计与设备匹配

单台设备的节能固然重要，但真正的节能潜力在于系统层面的流程设计。

“早抛多抛”原则是重力分选节能设计的核心指导思想。在流程的最前端，用最低能耗的设备尽可能多地抛出尾矿。螺旋溜槽零电耗、处理量大，是执行“早抛”任务的最佳选择。越早抛掉尾矿，后续需要处理的物料就越少，整体能耗就越低。

分级入选是降低能耗的有效手段。摇床等重选设备对给料粒度非常敏感，宽级别的物料分选效果差、单位能耗高。通过分级设备将物料按粒度分开，粗粒级和细粒级分别进入不同的重选设备，采用不同的操作参数，可以提高分选效率、降低单位能耗。

多段选别是提升回收率、避免重复能耗的策略。单一的重选工艺往往难以满足需求，通过将重选与磁选、电选相结合，可以逐步提高锆矿的品位和回收率。重选段完成粗选富集后，磁选和电选只处理已经富集过的物料，避免了高能耗设备处理大量尾矿的浪费。

物料流向优化是容易被忽视的节能环节。合理的设备布局和物料流向，可以减少物料提升和转运次数，降低输送能耗。重力自流是首选方案——利用厂房高差让矿浆自流，减少泵送能耗。

余能利用：重力势能的回收

重力分选流程中蕴含着可回收的势能。矿浆从高位给入螺旋溜槽和摇床后，本身携带了一定的势能和动能。在传统的流程设计中，这部分能量在分选完成后即被消耗或浪费。

新型设计开始关注重力势能的梯级利用。例如，将螺旋溜槽的排矿口设置在高于下一段设备给料口的位置，利用矿浆自流完成物料输送，减少泵送能耗。在多层厂房设计中，将粗选设备布置在高层，精选设备布置在低层，物料依靠重力逐级下移，全程无需额外动力。

联合选矿装置是余能利用的典型代表。通过利用重选流程中的重力势能，可以为浮选搅拌和充气过程提供部分动力，节约电能消耗。这种“重选-浮选联合”的设计思路，将重力分选的“零电耗”优势延伸到了后续作业段。

智能控制：让节能从静态走向动态

传统的重力分选依赖人工调节参数，往往为了保险而采用偏高的能耗设置。智能化控制系统的引入，使节能从“静态设计”走向“动态优化”。

通过实时监测给矿浓度、粒度、品位等关键参数，智能控制系统可以自动调节摇床的冲程、冲次、床面倾角及水流速度。当原矿性质发生变化时，系统自动匹配最优参数组合，避免“过度分选”造成的能源浪费。

实际案例表明，通过引入智能化控制系统，某大型锆矿选矿厂成功将分选效率提升了百分之十五，同时将能耗降低了百分之十。随着人工智能技术的发展，重选设备的自动控制和参数优化将成为重力分选节能设计的新方向。

经济性：重力分选节能设计的投资回报

重力分选的节能效果最终体现在经济指标上。以一个处理量二十吨每小时的重力选矿厂为例，设备投资五十到一百万元，占地三百到五百平方米。每吨原矿处理成本仅五到十元，远低于浮选（二十到四十元每吨）和磁电选（十五到三十元每吨）。

以摇床为例，超大型水洗摇床的单位能耗低至八到十二千瓦时每吨。与传统摇床相比，单台设备日处理量可达一千二百吨，相当于四到五台传统摇床的产能总和，而能耗仅为传统方案的二到三倍。按工业电价零点七元每度计算，每吨矿石的电耗成本不足十元。

螺旋溜槽的节能效益更为突出。零电耗、零药剂、几乎免维护的运行特点，使其成为整个选矿流程中成本最低的一环。海南省某锆矿选厂，仅靠重力选矿段就将原矿品位从百分之一点八提升到百分之五十八，客户评价这是“厂里成本最低的一段”。

结语

锆矿重力分选节能设计技术的核心，不是在某一个设备上做文章，而是在整个流程中系统性地减少能耗。螺旋溜槽用零电耗完成大量抛尾，摇床用优化的运动参数和大型化设计降低单位能耗，分级入选让每一度电都用在刀刃上，智能控制让节能从静态走向动态。四者叠加，使重力分选成为锆矿选矿流程中能耗最低、成本最省的环节。对于海滨砂矿型锆矿，合理设计的重力分选段甚至可以单独完成从原矿到合格产品的全部任务。节能不是削减功能，而是让每一份能量都发挥它应有的价值。
