稀有金属重砂的“三场联选”：重力、磁力、静电力联合分选交钥匙工厂

稀有金属重砂的选矿，靠单一方法基本走不到终点。

重选能把重矿物从轻矿物中“拎”出来，但拎出来的是一堆重矿物的混合物——钛铁矿、锆英石、独居石、锡石、金红石、铌钽铁矿全混在一起。磁选能按磁性排队，电选能按导电性分类。三种物理场的接力分选，才是把稀有金属重砂拆分成单一精矿产品的完整路径。

一条完整的稀有金属重砂联合分选线，就是把重力、磁力、静电力三种分选手段按合理顺序组织起来，让每一种矿物都在它最擅长的分选环节里被分离出来。本文拆解这套联合选矿交钥匙工厂的系统构成、设备配置和工艺逻辑。

三种分选场的分工逻辑

重选、磁选、电选在联合流程中各司其职，不存在谁替代谁的问题。

重选承担“粗富集” 。目标是从原矿中丢弃90%以上的轻矿物，让重矿物总含量从1-3%提升到60-90%。重选的设备以螺旋选矿机和摇床为主，处理量大、成本低、不需要药剂。

磁选负责“按磁性分类” 。重选精矿中的多种重矿物，磁性差异明显——钛铁矿是强磁性（比磁化系数250-300×10⁻⁶cm³/g），独居石和磷钇矿是弱磁性（20-50×10⁻⁶），锆英石、锡石、金红石、石英是非磁性。磁选机可以按这个顺序把矿物分成多个产品流。

电选完成“最后的拆分” 。非磁性部分中，锆英石和金红石具有半导体特性（导电性好），锡石和石英是非导体（导电性差）。电选机利用这个差异，在高压电场中把锆英石和金红石从锡石和石英中分离出来。铌钽铁矿的导电性介于两者之间，可根据具体矿物组合选择在磁选段或电选段定位。

三种选矿方法组合使用后，从原矿中可获得钛精矿、锆英石精矿、独居石精矿、金红石精矿和锡石精矿等多种产品，实现资源的最大化利用。

典型的联合流程结构：从原矿到五种精矿

一条完整的稀有金属重砂联合分选线，流程通常由以下环节组成。

原矿准备段：筛分、擦洗、脱泥、分级

原矿砂经筛分除去大块杂物后，进入擦洗机清洗矿物表面铁膜。擦洗后的矿浆经水力旋流器脱除-200目细泥，底流进入重选粗选段。脱泥环节的细度控制直接决定后续重选和磁电选的分选效果——细泥会干扰重选的分带清晰度，也会在电选中吸附在矿物表面影响导电性。

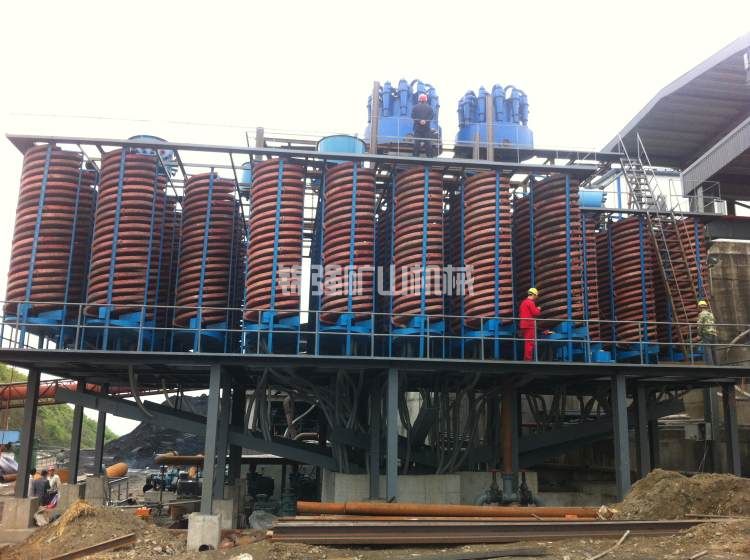

重选粗选段：螺旋选矿机主体富集

脱泥后的矿浆进入螺旋选矿机组。矿浆沿螺旋槽流动时，重矿物沉入槽底内缘，轻矿物移向外缘。精矿截取器将内缘的重矿物带导出，尾矿从外缘排出。

螺旋段的配置通常为一粗一扫——粗选螺旋的精矿进入精选段，尾矿进入扫选螺旋；扫选精矿返回粗选给矿，扫选尾矿最终排弃。螺旋段的处理量最大，设备数量最多。以处理量20吨/小时的选厂为例，粗选段需24-32台螺旋选矿机，扫选段需12-16台。

螺旋粗精矿的产率通常为原矿量的3-8%，重矿物含量可达70-90%。

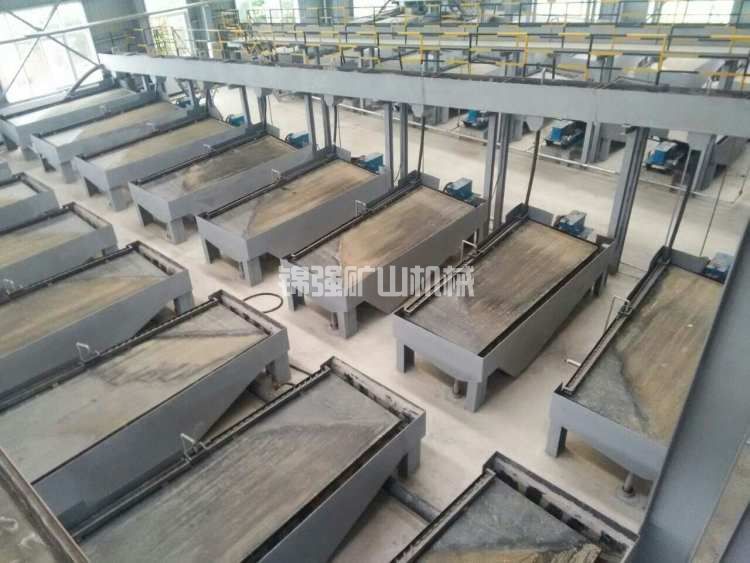

重选精选段：摇床精细分带

螺旋粗精矿进入摇床进行精细分选。摇床床面上，不同比重的矿物沿对角线方向展开成扇形带——比重最高的矿物（钛铁矿、锆英石、独居石）在内侧，比重中等的（锡石、金红石）在中部，比重最低的脉石在外侧。

摇床在这个环节可以同时产出2-4个产品流，不同产品流对应不同的矿物组合。操作工根据矿物带的分布位置调节截取挡板，将高比重带和中比重带分别导出。

干燥段：磁电选前必备

摇床精矿含水率15-30%，而磁选和电选都需要干物料。湿精矿经浓缩后进入盘式干燥机或回转干燥机，将含水率降至1%以下才能进入磁选和电选段。

干燥温度对矿物表面性质有影响——温度过高会使钛铁矿表面氧化、电选性能改变。钛铁矿精矿的干燥温度应控制在250℃以下，锆英石精矿可耐受较高温度（300-350℃），但保持低温（<250℃）对设备和产品质量更有利。

磁选分离段：按磁性顺序分选

干燥后的物料进入磁选段。磁选通常分三级串联作业：

第一级，场强0.15-0.2T的低场强筒式磁选机。强磁性的钛铁矿被吸附脱离，得到钛精矿。非磁性物料（锆英石、独居石、金红石、锡石、石英等）进入下一级。

第二级，场强0.5-0.8T的中场强磁选机。弱磁性的独居石和磷钇矿被吸附，得到独居石精矿（混合稀土磷酸盐）。非磁性物料进入下一级。

第三级，场强1.2-1.5T的高梯度磁选机。进一步脱除非磁性物料中微量的含铁杂质，提纯后续电选的给矿。

通过三级磁选，钛铁矿、独居石已从混合矿物中分离出来。磁选段的非磁性产品主要是锆英石、金红石、锡石和石英的混合物。

静电分选段：导电性差异做最终分离

磁选后的非磁性物料进入电选机进行静电分选。电选利用矿物在高压电场中的导体行为差异来分离。

电选机的主体是一个接地的旋转辊筒和一个高压电极。矿物颗粒通过电场区域时，导体矿物（锆英石、金红石）被感应带电后吸附在辊筒表面，随辊筒转动到无电区脱落；非导体矿物（锡石、石英）被高压电极的离子风推开，落入前方的收集槽。

通过调节电选机的电压、极距和辊筒转速，可以调整导体矿物和非导体矿物的分离界限。金红石的导电性优于锆英石，在电选机中可以进一步将它们分离：导体部分作为金红石精矿，弱导体部分作为锆英石精矿，非导体部分作为锡石+石英的混合尾矿。

在某些流程配置中，锆英石和金红石的分选在电选段内完成，不需要单独的磁选步骤。这取决于矿物组合和精矿品位要求。

最终精矿产品线

经过上述流程，原矿被拆分为以下产品：

• 钛精矿（TiO₂ 48-52%）：来自低场强磁选机，回收率85-92%

• 独居石精矿（REO 55-65%）：来自中场强磁选机，回收率75-85%

• 锆英石精矿（ZrO₂ 65-68%）：来自电选机的弱导体部分，回收率80-90%

• 金红石精矿（TiO₂ 92-95%）：来自电选机的导体部分，回收率60-75%

• 锡精矿（Sn 40-50%）：来自电选机的非导体部分（如果原矿含锡石），回收率视原矿品位而定

核心设备配置清单（处理量20吨/小时）

装机总功率约300-450kW（含干燥机热源），厂房面积约1500-2500m²。

联合流程的关键控制节点

脱泥效率是后续所有环节的基础。 如果脱泥旋流器溢流中-200目含量低于80%，底流中夹带的细泥会进入重选段。细泥在磁选中附着在矿物表面，降低磁选的选择性；在电选中吸附电荷，破坏正常的导体/非导体分带。脱泥旋流器的操作参数（给矿压力、底流口直径、溢流管插入深度）应在调试阶段精确校准，并在生产中定期检测溢流和底流的粒度分布。

干燥温度直接影响电选效果。 矿物表面水分含量是电选最敏感的参数。含水率高于1%时，非导体矿物表面形成导电水膜，在电场中表现出导体行为，导致电选分带混乱。含水率低于1%时，矿物表面水分对导电性的干扰消失。电选前应设置水分在线监测，自动调节干燥机的给料量和热风温度。

磁选和电选的给料顺序不能互换。 钛铁矿是强磁性矿物，如果在电选前不先磁选脱除，强磁性颗粒会吸附在电选机辊筒表面，刮伤辊筒涂层，同时干扰其他矿物的分选。先磁选后电选是工业通行的顺序。

电选前必须严格分级。 不同粒级的矿物在电选机中所需的电压、极距和辊筒转速不同。0.1-0.2mm粒级用低压（20-30kV）、大极距（80-100mm）、慢辊速；0.04-0.1mm粒级用高压（35-45kV）、小极距（50-70mm）、快辊速。如果不分级混合给矿，电选机的分选效率和精矿品位都会明显下降。

与单一方法选厂的差异

稀有金属重砂联合分选交钥匙工厂与传统单一重选或重选-磁选选厂的最大差异在于流程长度和设备种类。单一重选选厂可能只需要螺旋溜槽和摇床；重选-磁选选厂增加了磁选机但不需要干燥和电选；联合分选选厂需要配置全套重选+磁选+干燥+电选设备，流程最长、设备种类最全、投资最高。

但联合分选带来的产品方案完全不同。一条联合分选线可以从同一批原矿中产出5-6种合格精矿产品，每种精矿都有对应的市场。产品种类的多样化也意味着对单一矿种价格波动的抵御能力更强——钛铁矿价格下跌时，锆英石和独居石的收益可以弥补。

投资与规模的对应关系

稀有金属重砂联合分选工厂的投资规模显著高于单一重选选厂。以处理量20吨/小时的交钥匙工厂为例：

• 重选段（螺旋+摇床）投资约占总投资的30-35%

• 干燥段（浓缩+干燥机）约占15-20%

• 磁选段（三级磁选机）约占20-25%

• 电选段（电选机+分级筛）约占15-20%

• 控制系统和安装调试约占10-15%

设备投资总额通常在300-500万人民币区间（不含厂房、土地和公用工程）。建设周期从合同签订到带料调试约5-8个月。

常见问题与应对

原矿中细粒级占比高（-0.1mm超过25%） ：重选和电选的回收率都会下降。措施是在重选段增加离心选矿机，专门回收微细粒重矿物；电选段增加细粒级专用电选机，采用小极距、高电压的操作参数。

原矿中贝壳或碳酸盐含量高：碳酸盐在电选中的行为与导体矿物相似，会混入金红石和锆英石精矿，降低精矿品位。措施是在干燥前增加酸洗工序，用稀盐酸溶解碳酸盐矿物后再进行磁电选。

气候潮湿或雨季作业：干燥后的精矿在存放过程中可能重新吸湿。应在产品包装环节使用防潮袋（铝箔复合袋或内衬塑料膜的编织袋），精矿库房应保持干燥通风。

联选的工程意义

稀有金属重砂的选矿，单靠一种方法是做不到精细化分选的。重选只能做粗分，磁选和电选负责精分。三者组合，才能把一种重砂拆分成多种可单独计价的产品。

联合分选工厂的价值在于：它把“一堆混在一起的沙子”变成了“几种不同品级的商品矿”。螺旋选矿机、摇床、磁选机、电选机——每一台设备都在做同一件事：用不同的物理场把不同性质的矿物挑出来。重选用密度差异，磁选用磁性差异，电选用导电性差异。三种物理场交替使用，把矿物之间的微小差异逐级放大，直到每一种矿物都能被精准定位。

这条流程的本质是三种物理分选方法的接力——磁选承担了中间段的分类任务，把强磁、弱磁、非磁三组矿物分开；静电分选在最后一棒完成冲刺，把非磁性矿物中导电性不同的锆英石、金红石和锡石逐一拆解。三种方法放在一起看，联合分选的逻辑就清楚了。
