浅海砂矿富集成套系统：岸上处理厂的工程化配置

浅海砂矿，指的是分布在近岸海域水深0-20米范围内的海底砂矿。这类矿床是陆上河流携带的含矿碎屑在海岸带沉积后，经海侵作用淹没形成的。矿物组合与海滨砂矿高度一致——钛铁矿、锆英石、独居石、金红石、锡石——但矿床完全处于海水覆盖之下。

开采这类资源，需要一套不同于陆上砂矿的作业模式：水下采掘、管道输送、岸上富集。采掘设备（绞吸挖泥船或耙吸船）在海上将含矿砂泵送到岸上选厂，选厂负责完成筛分、洗矿、脱泥、重选、磁选、脱水等一系列工序，产出合格精矿。

本文系统梳理浅海砂矿岸上处理厂成套系统的设计框架——系统构成、设备配置、工艺要点和工程实施中的关键考量。

采掘与输送：岸上处理厂的“上游”

岸上处理厂的处理对象不是“原矿”，而是“矿浆”。海上的采掘船通过管道将含矿砂和水混合物连续泵送到岸上，选厂接收的是浓度10-25%的矿浆。

采掘-输送-处理三个环节之间的流量匹配，是整个系统能否稳定运行的前提。处理厂的设计处理量必须与采掘船的泵送能力匹配，误差不应超过±15%。选厂的处理能力过大，设备利用率低、投资浪费；采掘能力过大，选厂前排矿积压、生产中断。在系统设计阶段，需要根据采掘船的小时产能和年作业天数，反推选厂的处理量规格。

矿浆在长距离管道输送过程中可能出现粗粒沉降堵塞。管道内流速应保持在临界沉降速度以上（通常不低于2.5m/s），管径和泵扬程需根据输送距离和矿浆浓度精确计算。一般经验是，输送距离每增加500米，渣浆泵的扬程需增加约50-60米。

系统构成：从矿浆接收到精矿发运

一套完整的浅海砂矿岸上处理厂成套系统，由以下功能单元组成。

单元一：矿浆接收与缓冲

海上管道输送的矿浆进入岸上接收池。接收池兼有缓冲和初步沉降功能，有效容积通常为选厂1-2小时的处理量。矿浆在池中初步沉淀后，底部高浓度矿浆由渣浆泵泵入选厂给料系统，上清液溢流返回循环水池。

接收池的设计需考虑粗砂的沉积清理问题。池底设置冲洗排砂装置，或采用机械刮砂方式定期清理底部沉积物。

单元二：筛分与除杂

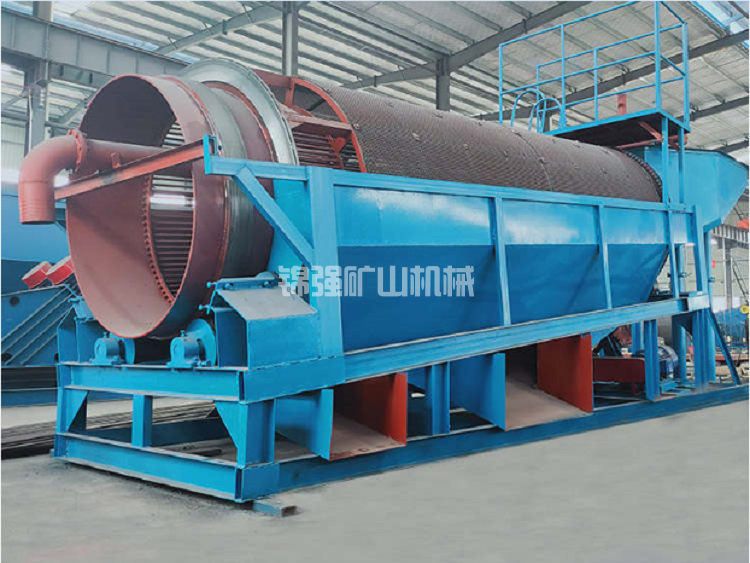

矿浆中可能含有贝壳碎片、珊瑚砾石、海草等杂物，这些物质在进入重选设备前必须清除。圆筒筛或振动筛是标准配置，筛孔通常为2-5mm。筛上物经螺旋洗砂机冲洗后可作为建筑材料外售或排入尾矿。

浅海砂矿的特点之一是贝壳含量较高。贝壳比重（约2.7-2.8）与石英相近，重选时不会进入精矿，但其片状形态容易在筛面上堆积，影响筛分效率。筛分系统应配置足够强度的振动和自清洁装置。

单元三：脱泥与分级

含矿矿浆中的细泥（-200目）含量因矿区而异，浅海砂矿通常低于海滨砂矿，因为海流已对沉积物进行了一定程度的自然分选。但仍有部分矿区含泥量达5-15%，需要在水力旋流器中脱除。

脱泥旋流器的溢流细度控制是关键指标。溢流中-200目含量应控制在85%以上，底流中-200目含量应低于5%。底流进入重选段，溢流排入尾矿沉淀池。如果溢流中含有部分微细粒重矿物（如-10μm的钛铁矿或金红石），可在旋流器后设置微细粒回收系统（如离心选矿机或絮凝-浮选装置），但这会显著增加流程的复杂性和投资。

分级旋流器的底流浓度直接影响螺旋选矿机的给矿条件。理想的给矿浓度为25-35%，如果底流浓度过高（>40%），需在螺旋选矿机前加入稀释水调节。

单元四：重选粗选

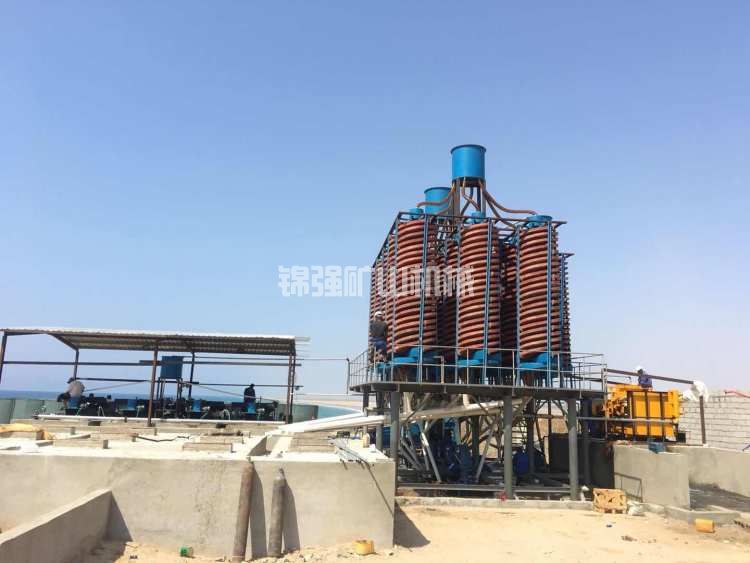

螺旋选矿机是粗选段的绝对主力。对于浅海砂矿，给矿粒度通常较均匀（0.05-0.5mm），重矿物含量1-5%，螺旋选矿机可以在一次通过中将重矿物从轻矿物中分离出来，富集比50-100倍。

粗选段的标准配置为一粗一扫。以处理量50吨/小时（干矿量）的系统为例，粗选段通常需要32-48台BL-600型螺旋选矿机并联排列。扫选段的数量约为粗选段的50-60%。粗选精矿进入精选段，粗选尾矿进入扫选段，扫选精矿返回粗选给矿，扫选尾矿排入尾矿系统。

单元五：重选精选

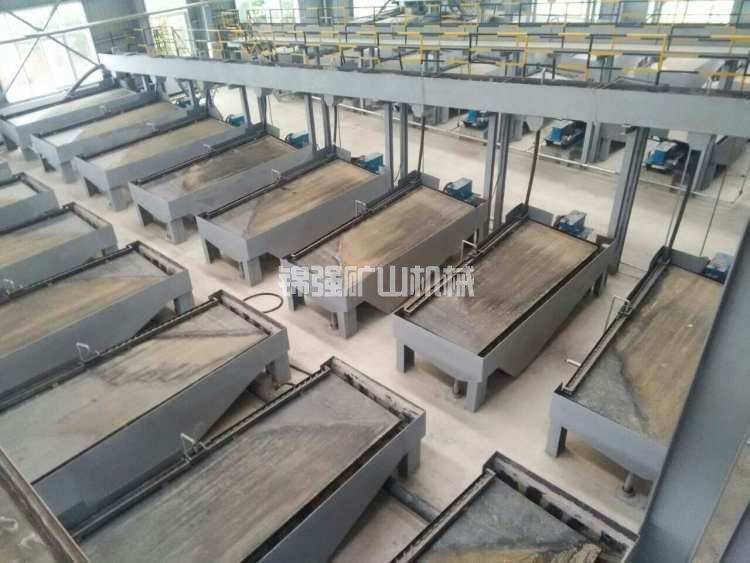

粗精矿中重矿物含量已达60-90%，但还达不到精矿品位的要求（钛铁矿TiO₂>48%，锆英石ZrO₂>65%）。精选段采用摇床完成精细分带。

摇床可以在一个作业面上同时产出多个产品流——高比重矿物带（钛铁矿+锆英石）、中比重矿物带（独居石+磷钇矿）和低比重矿物带（残余石英和轻矿物）。通过调节截取挡板位置，操作工可以控制各产品带的边界。

精选段摇床的数量通常为粗选段螺旋台数的1/4到1/3。50吨/小时系统中，精选段配置8-12台6-S摇床。

单元六：磁选与电选分离

摇床精矿是一个混合物，需要进一步分离成单一矿种的合格精矿。这需要磁选和电选设备接力完成。

磁选段一般包含两级：第一级用低场强（0.15-0.2T）筒式磁选机分离钛铁矿（强磁性），第二级用中场强（0.4-0.6T）磁选机分离独居石和磷钇矿（弱磁性），最后剩下的非磁性部分主要是锆英石和石英。

电选段用于锆英石的进一步提纯。锆英石是半导体，在高压电场中表现导体行为，而石英是非导体。电选机可以将锆英石从石英中分离出来，使ZrO₂品位从55-60%提升至65%以上。电选作业前需要对物料进行干燥和分级，增加了流程的复杂度和能耗。

单元七：精矿脱水与包装

各精矿产品（钛精矿、锆精矿、独居石精矿）分别进入独立的脱水包装系统。湿式磁选产出的精矿含水率约20-30%，经浓缩机底流送入陶瓷过滤机或板框压滤机，脱水至含水8-12%后装袋。

单元八：尾矿处理与海水循环

浅海砂矿岸上处理厂的尾矿排放方式与陆上砂矿不同。由于选厂建在海岸附近，土地资源有限，尾矿库的建设成本高、环保审批难度大。

尾矿干排是优先考虑的方案——尾矿浆经脱水筛和压滤机脱水至含水<18%，尾矿砂可直接运输至指定的堆放区或用作填方材料。干排系统投资较高，但规避了尾矿库渗漏和溃坝的环境风险，长期运营的综合成本更低。

如果采用湿排方式，尾矿浆需排入尾矿沉淀池，澄清水循环回用于选厂。浅海砂矿选厂的海水取用和循环利用是设计要点——取水管从海中抽取海水作为工艺用水，尾矿池的澄清水和精矿脱水的滤液全部回用，尽量减少新水补充量。

成套系统技术参数（处理量50吨/小时典型配置）

设计中的几个关键考量

海水对设备的腐蚀问题。 浅海砂矿选厂的全部工艺水均为海水（或含部分海水），矿浆中的氯离子浓度高，对金属设备的腐蚀性强。与物料接触的泵、管道、阀门、槽体应选用耐海水腐蚀的材料。渣浆泵过流件推荐高铬合金或陶瓷衬里，管道推荐超高分子量聚乙烯（UHMWPE）衬管或橡胶衬管。钢结构件应做重防腐涂层处理。

贝壳碎片对选别的影响。 浅海砂矿中贝壳碎片含量通常为1-5%，虽然重选和磁选可以将其分离，但片状贝壳在螺旋选矿机中容易漂浮并干扰重矿物分带。解决办法是在筛分后增加一道螺旋洗砂机，利用螺旋叶片对贝壳的搅动和浮选作用将其提前分离。

潮位变化对取水系统的影响。 岸上处理厂的海水取水口需根据潮差设计，保证低潮位时仍有足够水量供应。取水口应设置在低潮位以下1.5-2m处，泵组扬程需考虑高潮位和低潮位的最大水位差。

台风等极端天气的应对。 浅海砂矿选厂建设在海岸带，台风、风暴潮是必须考虑的风险。厂房结构应按当地基本风压和波浪冲击力设计，露天设备应考虑防风固定措施。海上采掘船在极端天气前应撤离至避风锚地，选厂需有足够的矿浆储罐容量来缓冲采掘中断期间的生产。

环保要求的差异。 浅海砂矿选厂的尾矿排放往往面临比陆上砂矿更严格的环境监管。排放口附近的近岸海域通常是生态敏感区，悬浮物浓度、重金属溶出、pH值等指标需达标排放。尾矿干排方案虽然投资较高，但在环保合规方面有明显优势。另一种方案是将尾矿通过管道输送回海中采空区，但这需要严格的排放许可证和环境影响评估。

系统设计的几种典型规模

浅海砂矿的规模差异很大，从每年处理几十万吨的小型项目到数百万吨的大型项目，岸上处理厂的成套系统配置也随之变化。

小型系统（10-20吨/小时） ：适用于小型浅海砂矿或试验性开采项目。流程相对简化，可能省略电选段，多采用移动式或半固定式设备。投资较低、建设周期短，但产品方案灵活度低、精矿品位上限受限制。配套采掘设备为小型绞吸挖泥船。

中型系统（30-50吨/小时） ：浅海砂矿最常见的规模，流程完整，包含重选、磁选、电选、脱水全工序。设备配置标准化程度高，投资和运营成本的综合效益较好。配套采掘设备为中型绞吸挖泥船或耙吸式采砂船。

大型系统（80-100吨/小时以上） ：大规模浅海砂矿项目的配置，通常包含双系列或多系列并联作业，设备数量多、流程冗余度高、自动化程度高。配套大型绞吸挖泥船和长距离管道输送系统。这类系统的投资回收期取决于矿体的储量和精矿市场价格。

与陆上砂矿选厂的关键差异

浅海砂矿岸上处理厂与陆上砂矿选厂相比，有几个显著的差异点。

水源不同：浅海砂矿选厂使用海水作为工艺用水，陆上砂矿使用淡水。海水中的盐类可能影响某些浮选药剂的效能，但重选和磁选流程对水质变化不敏感。

尾矿排放方式不同：陆上砂矿选厂可以建设尾矿库或干排场，浅海砂矿选厂更倾向于干排或回填采空区。近岸土地资源紧张，尾矿库用地审批困难，干排是更现实的选择。

设备防腐等级不同：浅海砂矿选厂的设备需要耐海水腐蚀，材质和防护等级比陆上选厂高出一个档次，设备投资相应增加约10-15%。

操作条件不同：海岸带的环境湿度高、盐雾腐蚀严重，电气设备的防护等级要求更高（通常要求IP54以上）。厂房通风除湿系统也是必要的配置。

从海上到岸上的系统完整性

浅海砂矿富集不是一个孤立的选矿问题，而是一个“海陆系统”的整体工程。采掘船、输送管道、岸上选厂三者之间，任何一个环节出问题都会导致全线停产。

成套系统的价值在于对这三个环节的统筹设计——管道的输送能力与选厂的处理能力匹配，矿浆的浓度和流量波动被接收池缓冲吸收，选厂的停机维护作业与采掘船的检修周期协调安排。

岸上处理厂虽然不是海上采掘的直接执行者，但它是整套系统最终产出产品的地方。采掘船每天泵送上来的几十万吨矿砂，能不能变成合格的精矿装袋发运，全部取决于这套处理厂的设计质量和运行稳定性。水下的矿挖上来了，岸上的分离才是价值兑现的最后一步。
