重砂比重分选工艺流程：重砂跳汰与摇床分选详细流程

先说三个重点

重砂比重分选是选矿领域最经典的重力选矿方法，核心设备是跳汰机和摇床。跳汰机处理粗粒（0.5到30毫米），利用垂直脉动水流使矿粒按比重分层，单台处理量20到50吨/小时，适合粗选段的大批量抛尾。摇床处理细粒（0.03到0.8毫米），利用床面往复运动和水膜冲洗实现精确分带，富集比可达15到30倍，适合精选段的高精度分离。两段设备串联形成“跳汰粗选抛尾—摇床精选提纯”的完整比重分选流程，这是处理锡砂矿、钨砂矿、海滨锆钛砂矿、金红石砂矿的标准工艺路线。

跳汰和摇床为什么是黄金组合

比重分选的依据是不同矿物之间的密度差。重砂矿中，有用矿物（锡石比重6.8到7.1、锆英石4.6到4.7、金红石4.2到4.3、钨锰铁矿7.0到7.5）与脉石矿物（石英比重2.65）之间的密度差足够大，靠重力就能分开。

但同一种设备无法覆盖全部粒级。跳汰机的强项是处理粗粒，对+0.5毫米的物料回收率可达75%到85%，但对细于0.2毫米的物料回收率急剧下降。摇床的强项是处理细粒，对0.1到0.5毫米的物料分选精度极高，但处理粗粒时床面负荷大、效率低。两台设备一前一后，跳汰机负责粗粒级的大宗抛尾，摇床负责细粒级的高精度分离，各管一段、发挥各自优势。

这个组合在锡砂矿、钨砂矿和重砂矿行业已经用了上百年，至今仍是主流工艺路线。

跳汰机分选：粗粒级抛尾的核心工序

分选原理。 跳汰机的分选过程在垂直升降的脉动水流中完成。水流上升时，床层被冲散，矿粒按比重和粒度重新排列——重矿物沉到底层，轻矿物浮在上层。水流下降时，重矿物穿过床层间隙向下运动，轻矿物被上升水流的后续影响继续悬浮。多次脉动之后，床层底部聚集高比重矿物，顶部是低比重脉石。不同比重矿物在床层中的垂直分布，通过排矿装置分别排出。

锯齿波跳汰机是目前处理粗粒重砂的主流机型。与传统正弦波跳汰机相比，锯齿波的水流上升速度快、下降速度慢——快速上升能够有效松散床层，缓慢下降给重矿物提供充足的沉降时间。这种波形对粗粒重矿物的回收效率更高，处理+0.5毫米粒级时回收率比正弦波跳汰机高5到10个百分点。

适用粒级和处理量。 跳汰机最适合处理的粒级范围是0.5到30毫米。单台宽度1.5米的锯齿波跳汰机处理量可达20到30吨/小时。对于处理+5毫米的粗粒物料，可采用梯形跳汰机或下动式圆锥跳汰机；对于处理0.5到5毫米的中细粒物料，锯齿波跳汰机和隔膜跳汰机都有不错的表现。

跳汰机的操作三要素。

给矿粒度控制是第一要素。跳汰机的给矿粒度上限不能超过设备允许的最大粒径，否则大颗粒会堵塞筛网和排料口。给矿中也不能含有过多细泥——细泥含量超过10%时，会在床层中形成糊状层，阻碍重矿物沉降。进跳汰机的物料应该先经过筛分和脱泥。

床层厚度和密度是第二要素。床层是跳汰机的分选介质，由重矿物颗粒在筛板上堆积形成。床层太薄，重矿物来不及沉降就排走了；床层太厚，轻矿物被夹带到底部影响精矿品位。经验做法是通过观察床层颜色和厚度做调整——床层颜色变深说明重矿物在富集，可以适当加大排料量。

冲程和冲次是第三要素。冲程是水流上升的高度，冲次是每分钟脉动的次数。冲次越快、分选效率越高，但耗水量也越大。处理冲积砂矿时冲次通常选每分钟120到180次，冲程10到20毫米。冲积砂矿含泥量高时冲次宜低不宜高，避免细泥过度悬浮干扰分选。

跳汰机的产率和品位。 一段跳汰机粗选，可以把原矿品位从0.5%提升到5%到8%，产率约10%到15%。跳汰精矿进入摇床做进一步精选，跳汰尾矿往往已经达到排放标准（重矿物含量低于0.1%到0.2%），可以直接排入尾矿库。

摇床分选：细粒级提纯的精密工序

分选原理。 摇床的选矿过程在带有来复条的倾斜床面上完成。矿粒群从床面上角给入，同时供给横向冲洗水。在重力、横向水流冲力以及床面不对称往复运动所产生的惯性力共同作用下，矿物颗粒按比重和粒度沿床面呈扇形分带——高密度重矿物向精矿端聚集，低密度脉石被水冲洗向尾矿端排出。

床面的往复运动是摇床分选的核心驱动力。床面向精矿端运动时加速，床面上的颗粒因惯性被推向精矿端；床面向后退回时减速，细颗粒受到的惯性力较小，留在原处。经过多次往复运动，重矿物逐渐向精矿端聚集，轻矿物被水流冲走。

适用粒级和处理量。 摇床最适合处理的粒级范围是0.03到0.5毫米。6-S摇床是目前最常用的机型，单台处理量0.5到1.5吨/小时。摇床的富集比极高，一段摇床可以把跳汰粗精矿的品位从5%提升到30%到50%，两段摇床串联可以把品位做到60%以上。

摇床的操作四要素。

给矿浓度是第一要素。摇床的理想给矿浓度是20%到30%。浓度太低，水流冲刷力过强，重矿物也容易被冲走；浓度太高，床面物料堆积，分带不清晰。通常用分级箱或水力旋流器控制给矿浓度和流量。

冲程和冲次是第二要素。冲程决定床面往复运动的幅度，冲次决定运动的频率。冲程越大，颗粒向精矿端移动越快，但分选精度下降；冲次越高，分选精度越高，但处理量下降。处理细粒级重砂时冲次宜高（每分钟280到320次）、冲程宜小（8到12毫米）。处理粗粒级时冲次宜低、冲程宜大。

横向坡度是第三要素。床面的横向坡度决定水流速度。坡度过大，水流太急，重矿物被冲走；坡度过小，水流太缓，轻矿物排不出去。床面坡度的调整范围通常是0.5到2.5度。处理细粒级时坡度宜大，处理粗粒时坡度宜小。

冲洗水量是第四要素。冲洗水量影响分带的清晰程度。水量过大，精矿带变窄、回收率下降；水量过小，尾矿带不干净、精矿品位受影响。通常从床面给水端到精矿端，水量逐渐减小。

摇床的精矿切割。 摇床床面上形成清晰的分带之后，操作工人或自动切矿装置沿着分带边界切割，将精矿、中矿和尾矿分别收集。对于大型摇床组，中矿通常返回再选或进入下一段摇床。通过调整精矿切割位置，可以在品位和回收率之间做取舍——切割位置靠尾矿端移动，精矿品位提高但回收率下降；切割位置靠精矿端移动，回收率提高但品位下降。

两段流程的详细串联

一个完整的重砂比重分选流程，跳汰和摇床是这样配合的。

跳汰机粗选段。 原矿经筛分和脱泥后进入跳汰机。跳汰机处理粗粒级物料，产出跳汰粗精矿和跳汰尾矿。跳汰粗精矿产率约10%到15%，品位从原矿的0.5%提升到5%到8%。跳汰尾矿含重矿物低于0.1%到0.2%，直接排尾。

跳汰精矿的再处理。 跳汰精矿粒度较粗（通常在0.5毫米以上），不能直接进摇床。需要经过磨矿或分级，把粒度降到摇床的最佳给矿范围（0.1到0.5毫米）。对于锡石、锆英石等硬度较高的矿物，磨矿时间要严格控制，避免过粉碎。

摇床精选段。 经过粒度调整的跳汰精矿进入摇床。摇床做第一段精选，产出摇床精矿、摇床中矿和摇床尾矿。摇床精矿品位可达30%到50%，进入第二段摇床或直接作为最终精矿。摇床中矿返回再选或进入单独的中矿摇床系统。摇床尾矿含重矿物较高（1%到5%），返回跳汰或与跳汰精矿合并重新处理。

第二段摇床精选。 对于品位要求高的项目，增加第二段摇床。第一段摇床精矿进入第二段摇床，产出最终精矿（品位60%以上）和第二段尾矿。第二段尾矿品位仍有10%到20%，返回第一段摇床或进入中矿系统。

两段流程的核心逻辑。 跳汰机负责“抛”——以最低成本把大量尾矿甩掉。摇床负责“提”——以最高精度把精矿品位做到极致。跳汰粗选给摇床提供了品位适中、产率不大的给料，摇床精选给市场提供了高品位的精矿产品。两台设备谁也离不开谁。

给矿准备：跳汰和摇床的前端配合

跳汰和摇床自身很重要，但给矿准备同样不可忽视。跳汰机和摇床对给矿粒度有严格要求，给矿粒度不对，设备性能再好也白搭。

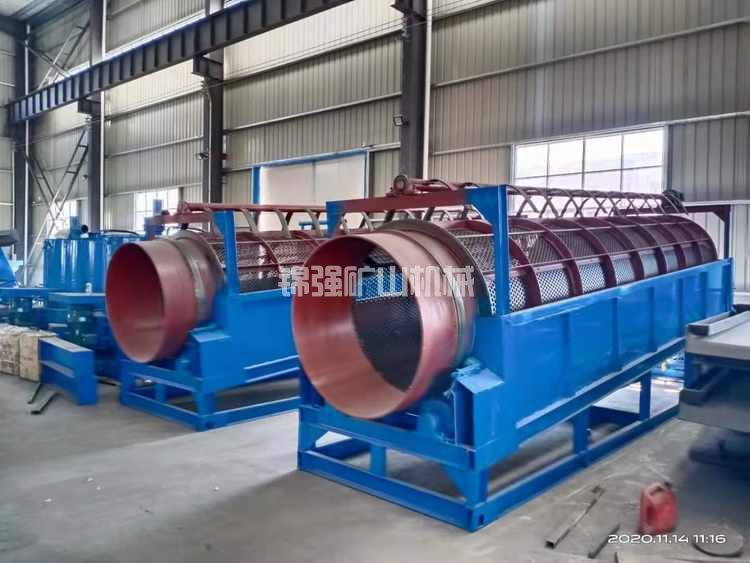

筛分分级。 原矿进入跳汰机之前，必须经过振动筛或滚筒筛分级。大于跳汰机允许的最大粒度（通常30毫米）的粗粒必须筛除，否则会堵塞设备。筛下细粒（小于0.5毫米）如果直接进入跳汰机，回收率极低——这部分应该直接进入摇床系统，绕过跳汰机。

脱泥。 细泥是跳汰和摇床分选的共同敌人。跳汰机中细泥含量超过10%时形成糊状床层，摇床中细泥含量过高时矿浆粘度增加、分带模糊。水力旋流器组是脱泥的标准设备，应将-0.045毫米细泥含量控制在8%以下。

浓度调节。 跳汰机理想的给矿浓度是35%到45%，摇床是20%到30%。粗选段的浓度控制通过添加补加水实现，精选段的浓度控制通过浓缩机或分级箱完成。

实际案例

广西某锡砂矿项目，处理能力100吨/小时。 原矿为残坡积型锡砂矿，含锡0.3%到0.6%。采用锯齿波跳汰机粗选（一台宽度1.5米，处理量25吨/小时），跳汰精矿经分级磨矿后进入6-S摇床精选（两组共16台）。跳汰机抛尾率85%，跳汰精矿锡品位4%到6%。摇床精选后最终锡精矿品位55%到62%，综合回收率82%。

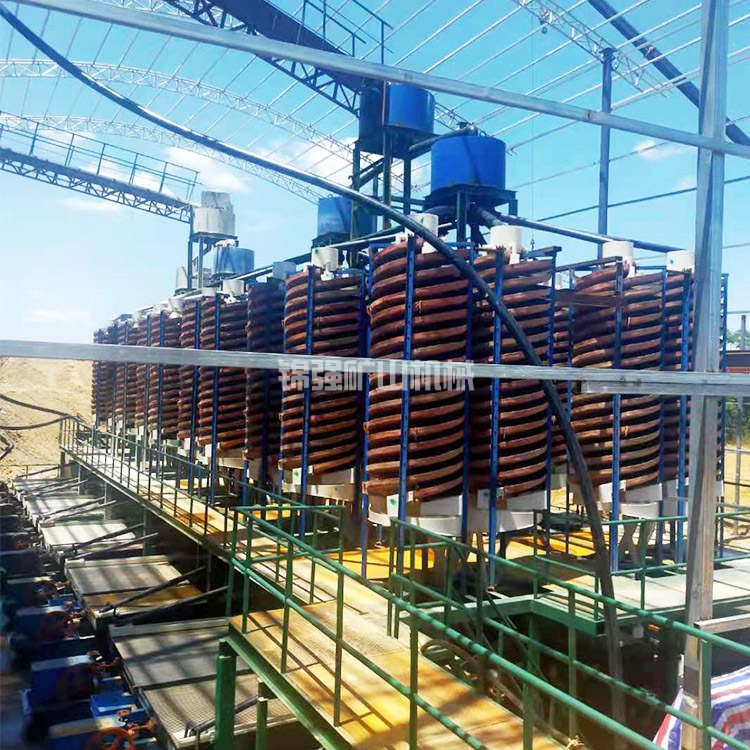

海南某锆钛砂矿项目，处理能力80吨/小时。 原矿含锆英石1.2%、钛铁矿3.5%。采用隔膜跳汰机粗选（处理+0.5毫米粗粒），跳汰精矿进入螺旋溜槽粗选、摇床精选的组合流程。跳汰机的任务是回收粗粒锆英石，避免粗粒在螺旋中跳槽跑掉。跳汰机对+0.5毫米粒级锆英石的回收率达到78%，综合回收率比不使用跳汰机的方案提高12个百分点。

比重分选流程设计的几个关键考量

粒级划分决定流程结构。 粗粒和细粒必须分开处理。+0.5毫米走跳汰机，-0.5毫米走摇床或螺旋溜槽。粒级划分不清晰，粗粒进摇床会损坏床面，细粒进跳汰机会随水流跑掉。筛分设备的选型和筛孔尺寸的确定是流程设计的起点。

跳汰和摇床之间的中转环节不能忽视。 跳汰精矿往往粒度偏粗，需要经过磨矿或分级才能进入摇床。磨矿环节要控制过粉碎——锡石、锆英石性脆，磨矿时间过长会产生大量细泥，重选回收率下降。建议用棒磨机代替球磨机，棒磨的过粉碎程度比球磨低15%到20%。

用水量和用水的循环。 跳汰机和摇床都是耗水设备，每吨原矿的耗水量约3到5吨。厂区需要配套沉淀池和水循环系统，确保生产用水充足、废水排放达标。水循环利用率应达到85%以上。

设备的操作维护需要对应的人员配置。 摇床的操作比较依赖经验——床面分带的判断、精矿切割位置的调整，都需要操作工人有足够的熟练度。建议在流程设计阶段就考虑操作平台的设置和人员培训计划。配备自动切矿装置可以降低对人工经验的依赖。

重砂比重分选工艺流程不是跳汰机和摇床的简单相加。从原矿到精矿，中间跨越了筛分、脱泥、分级、粗选、精选、磨矿等多个环节，每个环节都有它的工艺参数和设备匹配逻辑。选型的时候，先搞清楚原矿的粒度分布、重矿物类型和品位、预期的产品要求，再决定跳汰和摇床的具体配置。这些基础数据拿不准，工艺流程做得再好也是白搭。
