日处理1000吨红土铬矿选矿生产线

日产1000吨原矿，年产铬精矿1.2万吨

日处理1000吨红土铬矿，按年工作300天、每天运转20小时计算，年处理原矿30万吨。以原矿Cr2O3品位2.2%、精矿品位40%、回收率72%计，年产铬精矿1.19万吨。如果原矿品位达到2.5%，年产量可突破1.35万吨。按当前市场价（Cr2O3 40%精矿约3800-4200元/吨），年产值在4500-5500万元之间。

日处理1000吨属于大规模生产线。它要求原矿供应稳定（年需30万吨以上）、场地充足（占地1-1.5万平方米）、电力配套到位（变压器容量2000kVA以上）。这条线的吨矿投资和运营成本低于中小规模，但绝对投资额较高，适合储量200万吨以上的大中型矿山。

以下从工艺流程、设备配置、技术参数、土建布局、投资回报等维度，给出完整的日处理1000吨红土铬矿选矿生产线方案。

一、设计基础数据

二、工艺流程设计

采用“三级洗矿+两段筛分+粗细分级重选+浓密压滤脱水”流程。与中小规模相比，增加了第三级洗矿（或强化擦洗），并采用更大的浓密机和多台压滤机并联。

作业1：原矿受料与预筛分
自卸车或装载机将原矿倒入地坑式受料斗（容量60-80m³），料斗上方设重型格栅（间隙200mm）。料斗下安装重型板式给料机（宽度1500mm），将矿石匀速送入棒条振动给料机。棒条给料机（棒条间隙100mm）预先筛出细粒泥土，减轻后续洗矿压力。

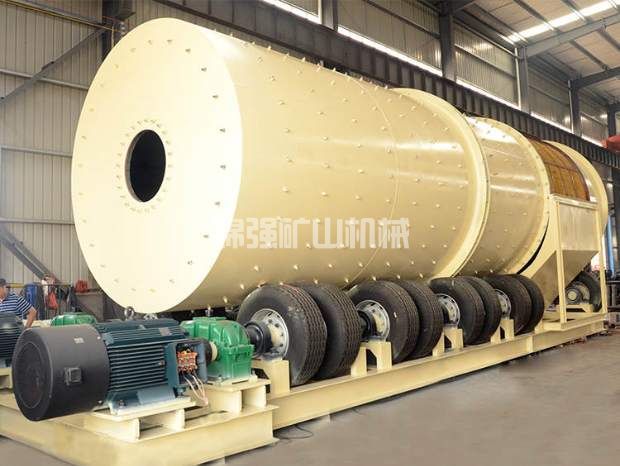

作业2：圆筒洗矿机粗洗
棒条给料机筛下物（-100mm）与筛上物（+100mm破碎后或直接）合并进入大型圆筒洗矿机。推荐规格：Φ3200×12000mm，筒体转速7-9r/min，尾部筛分段孔径20mm。筒内高压喷水（压力0.3MPa，水量1.8-2.0m³/t）。洗矿机排出的-20mm矿浆进入下一作业，+20mm粗废石经皮带机送出。

作业3：槽式洗矿机中洗
圆筒洗矿机排出的矿浆中仍可能含有未解离的黏土团块，进入大型槽式洗矿机（双螺旋，Φ1000×8000mm，转速15-22r/min）进行二次擦洗。槽式洗矿机产生强力剪切，进一步剥离铬铁矿颗粒。

作业4：擦洗机（或第三级擦洗）
对于含泥量超过35%的矿石，建议增加一台立式擦洗机或第二台槽式洗矿机，确保解离度≥90%。

作业5：直线振动筛粗分级
采用大型双层直线振动筛（宽3000mm，长7500mm）。上层筛孔20mm（拦截遗漏的大块），下层筛孔10mm。筛上+10mm物料为废石（可手选后抛弃），筛下-10mm矿浆进入下一级。

作业6：高频细筛精细分级
-10mm矿浆分配到4-5台高频细筛（宽1800mm，长2400mm，4用1备），筛孔0.5-0.8mm（根据嵌布粒度调整）。筛上（0.5-10mm）进入粗粒重选段，筛下（-0.5mm）进入细粒重选段。

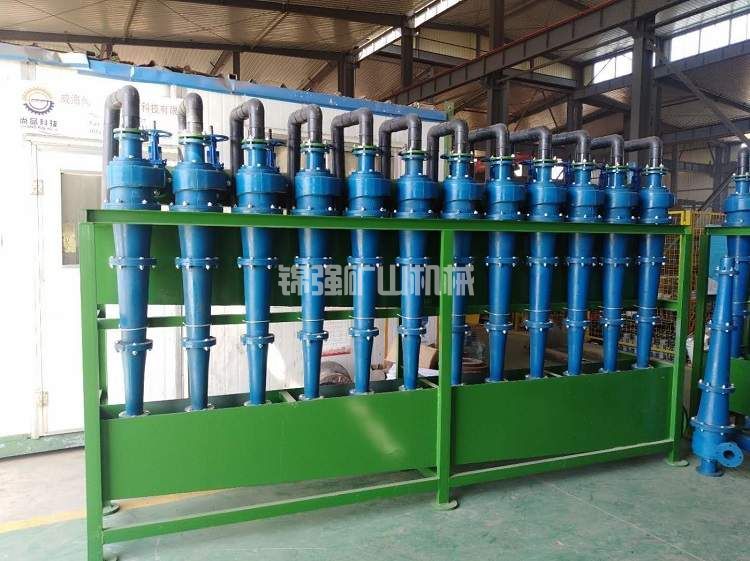

作业7：脱泥预处理（细粒段）
-0.5mm矿浆进入一组水力旋流器（Φ200-250mm × 12-16台并联）脱泥。旋流器溢流（含细泥）进入尾矿系统，底流（浓度50-55%）进入细粒重选。

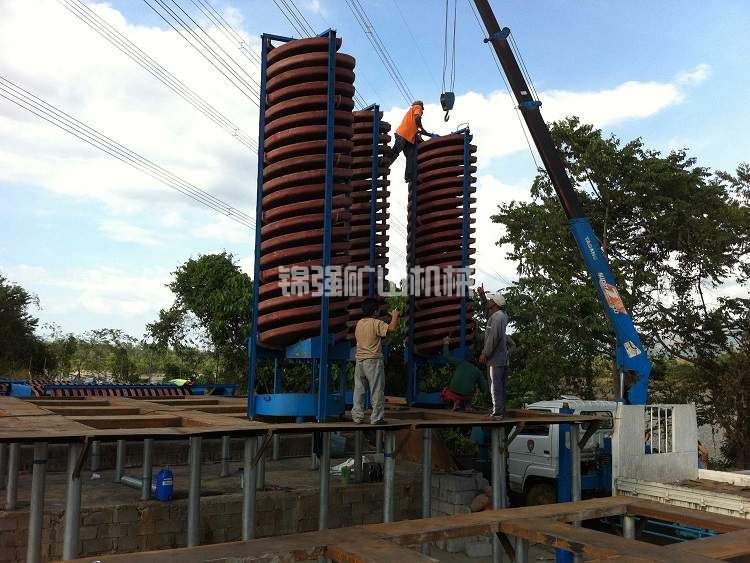

作业8：螺旋溜槽重选

• 粗粒重选：0.5-10mm物料给入40-50台1500mm螺旋溜槽（5圈，横倾角9°），分6-8组，每组6-8台。产出粗精矿（品位18-25%）、中矿和尾矿。中矿可返回或设中矿再选溜槽。

• 细粒重选：脱泥后的-0.5mm物料给入30-36台1200mm螺旋溜槽（6圈，横倾角12°），分4-6组。产出细粒精矿（品位20-28%）。两段精矿合并。

作业9：精矿浓缩与压滤
合并精矿（浓度20-25%，流量约30-40m³/h）进入浓密机（Φ9-10m），浓缩至45-50%浓度，再给入隔膜压滤机（过滤面积400-500㎡，或2台250㎡并联）。压滤后精矿含水率≤12%，滤饼由皮带机送入精矿仓。

作业10：尾矿浓密与压滤
重选尾矿（浓度15-20%，流量约400-500m³/h）进入大型浓密机（Φ18-20m，或2台Φ12m并联），添加絮凝剂，底流浓度35-40%。底流进入尾矿压滤机（过滤面积600-800㎡，采用3-4台300㎡压滤机并联）。尾矿滤饼含水率≤20%，用皮带机送至采空区回填或干堆场。浓密机溢流和压滤滤液返回循环水池。

三、主要设备配置清单

总装机功率：约1500-1900kW。
实际运行功率：约1100-1400kW。

四、关键技术参数表

五、主要设备选型详解

洗矿系统：日处理1000吨的关键是洗矿能力。Φ3200×12000mm圆筒洗矿机处理能力可达70-90t/h（取决于可洗性），配套双螺旋槽式洗矿机（Φ1000×8000mm）作为二级擦洗。对于特别黏的矿石，可增加一台立式叶轮擦洗机（功率160-200kW）作为三级洗矿。洗矿段总功率约500-600kW。

筛分系统：大型直线振动筛（3m×7.5m）单台处理能力可达200-300m³/h矿浆，满足需求。高频细筛选用5台并联，确保-0.5mm分级效率大于80%。筛网采用不锈钢编织网，丝径0.35mm，寿命约800-1200小时。

重选系统：80台螺旋溜槽是重选的核心。粗粒48台1500mm，细粒32台1200mm。溜槽平台采用三层钢结构（高度约3.5m、2.8m、2.0m），每组溜槽设独立给矿分配器和调节阀门。中矿可设置8台1200mm再选溜槽，进一步提高回收率。

脱水系统：精矿浓密机Φ10m，处理能力足够。精矿压滤机建议选用2台250㎡并联（或单台500㎡），避免单台故障导致全线停产。尾矿浓密机Φ20m（或2台Φ15m），底流浓度可达40%以上。尾矿压滤机配置3台400㎡，正常生产时2用1备，每台循环时间约70-90分钟。

六、土建与场地布置

场地要求：

• 总面积：1.5-2公顷（含原矿堆场、精矿仓、尾矿干排场）

• 地形：自然坡度8-15°，从给料到脱水形成高差8-12米

• 地基：承载力≥15t/㎡，需要局部换填或打桩（洗矿机和振动筛区域）

• 供电：10kV专线，变压器容量2500kVA

• 水源：流量≥150m³/h（补充水+循环损失）

建筑与基础：

• 受料坑：钢筋混凝土结构，埋深5-6米

• 洗矿车间：钢结构棚架，基础大体积混凝土（减振）

• 筛分车间：钢结构平台，设防尘罩

• 重选车间：钢结构多层平台，轻钢屋顶防雨

• 脱水车间：露天布置，浓密机设围堰和检修平台

• 电控室、值班室、维修间：砖混或集装箱房

七、投资估算

说明：如果场地平整、已有部分基础设施，可节省100-200万元。采用模块化预制可缩短安装周期，但投资增加10%左右。

八、运营成本与经济效益

吨矿运营成本（年处理30万吨）

经济效益（按原矿Cr2O3 2.2%）

敏感性分析：

• 原矿品位每降低0.1个百分点，年利润减少约160万元。

• 回收率每提高1个百分点，年增收约66万元。

• 精矿售价每波动100元/吨，年产值变化119万元。

九、与中小规模线的对比

1000吨线的吨矿运营成本低于500吨线，规模效益明显。但吨矿投资略高于500吨线（主要因为大型设备单价更高，且需要备用设备）。投资回收期稍长，但绝对利润更高。

十、案例参考：甘肃金昌某红土铬矿1000吨线

该矿为风化残积型红土铬矿，储量约400万吨，Cr2O3平均品位2.1-2.6%，含泥量28-35%。建设一条日处理1000吨生产线，配置如下：

• 洗矿：Φ3200×13000mm圆筒+Φ1000×8000mm槽式洗矿机

• 筛分：3000×7500mm直线筛+5台高频细筛（0.5mm）

• 重选：52台1500mm + 36台1200mm螺旋溜槽

• 脱水：Φ10m精矿浓密机+500㎡压滤机；Φ18m尾矿浓密机+3台400㎡压滤机

运行数据（连续6个月平均）：

• 处理量：1015吨/天

• 原矿品位：2.35% Cr2O3

• 精矿品位：41.2% Cr2O3

• 尾矿品位：0.58% Cr2O3

• 回收率：73.6%

• 精矿产率：4.2%

• 吨矿电耗：13.8 kWh

• 吨矿水耗（补充）：0.23 m³

投资与回报：总投资约1720万元（含土建）。年处理30.5万吨，产精矿1.28万吨，年产值约5250万元，年利润约3900万元，投资回收期5.3个月。

十一、常见问题与解答

Q：日处理1000吨线需要多大的原矿堆场？
A：按7天原矿储量计算，需要堆存7000吨。红土铬矿松散密度约1.6t/m³，堆高4米，面积约1100㎡。考虑装载机作业通道和边坡，实际需2000-2500㎡。建议配置地仓或半地下式受料系统，减少装载机用量。

Q：如果含泥量超过40%，怎么调整？
A：必须增加第三级洗矿。建议在槽式洗矿机后增加一台立式叶轮擦洗机（Φ1200×1500mm，功率220kW）或第二台槽式洗矿机。同时将处理能力降到800-850吨/天，保证洗矿时间。另外，高频细筛的筛孔可放大到0.8-1.0mm，减少细泥对筛分的影响。

Q：这么大的生产线，螺旋溜槽如何维护？
A：80台螺旋溜槽的维护重点是给矿分配均匀性和槽面磨损。建议每组溜槽设置透明观察管和流量计，每班巡检并记录给矿浓度。槽面聚氨酯涂层寿命约6000-8000小时，计划性重涂（每年一次）安排在雨季检修期。每台溜槽的截矿器每周检查一次，用塞尺测量磨损间隙。

Q：电力配套有什么特殊要求？
A：总装机约1800kW，实际运行约1300kW，需要安装2500kVA变压器。建议采用10kV高压进线，分级配电。洗矿机、振动筛、压滤机等大功率设备采用软启动或变频启动，降低对电网冲击。如果当地电网不稳定，需要配置无功补偿装置（容量500kvar）和稳压器。

Q：尾矿干排真的能做到吗？
A：可以。本方案使用Φ20m浓密机+3台400㎡压滤机，尾矿含水率稳定在18-22%。滤饼用皮带机输送至采空区或专用堆场。需要注意：①尾矿堆场底部需铺设防渗膜（1.5mm HDPE），设渗滤液收集池；②压滤机滤布每2-3天清洗一次，防止堵塞；③雨季时尾矿含水率可能偏高，可增加一台备用压滤机或晾晒3-5天再运输。

十二、方案落地检查清单

□ 完成地质勘探，确认储量≥200万吨，可采年限≥6年
□ 取得采矿许可证、环评批复、安全生产许可
□ 落实工业用电（10kV，变压器≥2500kVA，双回路最佳）
□ 落实水源（井或河，旱季流量≥150m³/h）
□ 确定尾矿干排场选址（采空区或山谷，容量≥100万m³）
□ 确定精矿销售合同或意向协议
□ 完成选矿扩大连续试验（处理量≥5t/d，验证工艺指标）
□ 编制可行性研究报告和初步设计
□ 招标确定设备供应商和安装单位
□ 筹备运营团队（厂长、技术员、班组长共约35人）
□ 制定施工计划（土建3个月，安装2个月，调试1个月）

十三、总结

日处理1000吨红土铬矿选矿生产线是大型矿山的标配。年产30万吨原矿、1.2万吨铬精矿，年产值近5000万元，投资回收期6个月以内。核心设备包括Φ3200圆筒洗矿机、3米宽直线振动筛、80台螺旋溜槽、Φ20米浓密机和3台大型压滤机。

这条线的成功取决于三个前提：稳定的原矿供应（200万吨以上储量）、可靠的电力水源、足够的尾矿堆场空间。如果这三个条件都满足，日处理1000吨线是性价比最高的选择——吨矿运营成本低于中小线，绝对利润高，且设备选型成熟可靠。

记住三个关键设计值：洗矿解离度≥90%、重选回收率≥73%、精矿含水率≤12%。用数据说话，用指标管理，这条线就能稳定运转十年以上。
