日处理500吨红土铬矿选矿厂方案

每天500吨原矿，一年产出2万吨铬精矿

日处理500吨红土铬矿，按年工作300天、每天运转20小时计算，年处理原矿15万吨。以原矿Cr2O3品位2.2%、精矿品位40%、回收率72%计，年产铬精矿约5940吨。如果原矿品位更高（如2.5%），年产量可达6750吨。按当前市场价计算，年产值在2200-2600万元之间。

日处理500吨是一个“分水岭”规模。低于这个产能，很多设备选型受限于最小规格，吨矿投资偏高；高于这个产能，对原矿供应、尾矿堆存、电力配套的要求大幅跃升。500吨/天恰好是大多数民营选厂可以稳定运营、投资可控、回报周期合理的档次。

下面从工艺设计、设备配置、土建布局、投资估算、运营指标五个方面，给出完整的日处理500吨红土铬矿选矿厂方案。

一、设计基础数据

二、工艺流程设计

采用“两级洗矿+两段筛分+粗细分级重选+浓密压滤脱水”的标准流程，共八个作业。

作业1：原矿受料与预筛分
自卸车将原矿倒入地坑式受料斗（容量30m³），料斗上方设格栅（间隙150mm），拦截大块废石。料斗下安装重型板式给料机（宽度1200mm），将矿石匀速送入棒条振动给料机。棒条给料机（棒条间隙80mm）预先筛出部分细粒泥土，减少后续洗矿负担。

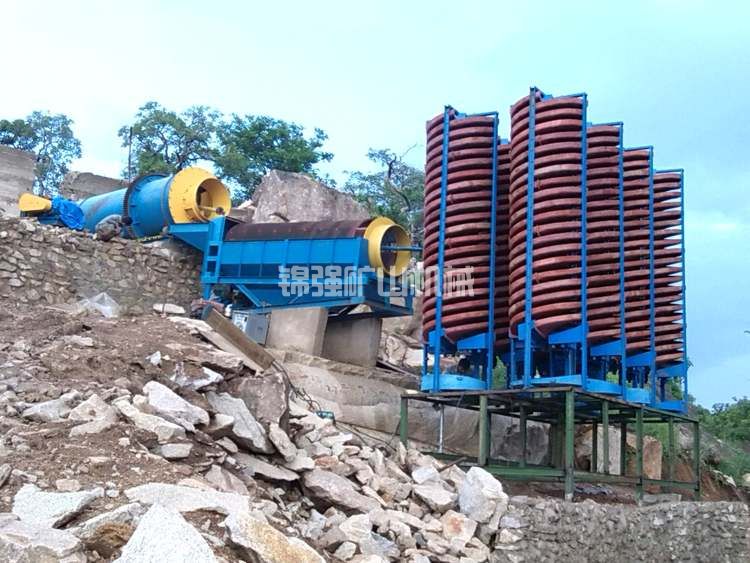

作业2：圆筒洗矿机粗洗
棒条给料机筛上物（+80mm）和筛下物（-80mm）分别或合并进入圆筒洗矿机。推荐规格：Φ2200×8000mm，筒体转速9r/min，尾部筛分段孔径15mm。筒内高压喷水（压力0.28MPa，水量1.8m³/t）。洗矿机排出的-15mm矿浆进入下一作业，+15mm粗废石经皮带机送出。

作业3：槽式洗矿机强化擦洗
圆筒洗矿机排出的矿浆中可能仍有少量黏土团块，进入槽式洗矿机（双螺旋，Φ750×6000mm，转速18r/min）进行二次擦洗。槽式洗矿机能产生更强的剪切力，将黏土彻底打散。排料进入直线振动筛。

作业4：直线振动筛粗分级
采用双层直线振动筛（宽1800mm，长5000mm）。上层筛孔15mm（拦截遗漏的大块），下层筛孔6mm。筛上+6mm物料为废石（可手选后抛弃），筛下-6mm矿浆进入高频细筛。

作业5：高频细筛精细分级
-6mm矿浆进入高频细筛（宽1500mm，长2000mm，2台并联，1台备用），筛孔0.5mm。筛上（0.5-6mm）进入粗粒重选段，筛下（-0.5mm）进入细粒重选段。高频细筛配置变频器，可根据矿石性质调整振动频率（2800-3200r/min）。

作业6：脱泥预处理（细粒段）
-0.5mm矿浆中含大量-0.074mm细泥，直接重选会恶化精矿品位。先进入一组水力旋流器（Φ150mm × 4台并联）脱泥。旋流器溢流（含细泥）进入尾矿系统，底流（浓度50-55%，已脱除部分细泥）进入细粒重选。

作业7：螺旋溜槽重选

• 粗粒重选：0.5-6mm物料给入12台1500mm螺旋溜槽（5圈，横倾角9°），分两组布置。产出粗精矿（品位18-25%）、中矿和尾矿。中矿返回本段给料。

• 细粒重选：脱泥后的-0.5mm物料给入10台1200mm螺旋溜槽（6圈，横倾角12°），分两组。产出细粒精矿（品位20-28%）。两段精矿合并进入脱水系统。

作业8：精矿脱水与尾矿干排

• 精矿脱水：合并精矿（浓度22%，流量约12-15m³/h）先进入浓缩旋流器（Φ250mm）或小型浓密机（Φ3.6m），浓缩至45%浓度，再给入隔膜压滤机（过滤面积100㎡）。压滤后精矿含水率≤12%，滤饼由皮带机送入精矿仓。

• 尾矿干排：重选尾矿（浓度18%，流量约80-100m³/h）进入浓密机（Φ9m）浓缩至35%底流，再进入尾矿压滤机（过滤面积200㎡，或2台120㎡并联）。尾矿滤饼含水率≤20%，用皮带机送至采空区回填。浓密机溢流和压滤滤液返回循环水池。

三、主要设备配置清单

总装机功率：约550-650kW。
实际运行功率：约420-500kW。

四、土建与场地布置

场地选择要求：

• 面积：5000-7000㎡（含原矿堆场、精矿仓、尾矿暂存区）

• 地形：有5-15°自然坡度（便于自流布置）

• 地基：承载力≥12t/㎡，压实度≥95%

• 交通：可通行30吨载重卡车

• 水电：距离10kV电源不超过2公里，有地表水或深井水源

功能分区（由高到低依次布置）：

1. 原矿堆场及受料坑（标高±0.00m）

2. 洗矿车间（标高-2.00m）

3. 筛分车间（标高-4.00m）

4. 重选车间（标高-6.00m）

5. 脱水车间（标高-8.00m）

6. 精矿仓、尾矿干排区（标高-10.00m）

建筑形式：设备露天布置，仅电控室、值班室设轻钢棚房。螺旋溜槽和浓密机上方设防雨棚。投资可降低30%以上。

五、投资估算

说明：如果场地已有现成厂房和基础，可节省30-50万元。如果采用模块化设计（工厂预制、现场组装），投资增加10-15%，但安装周期缩短一半。

六、运营成本与经济效益

吨矿运营成本明细（按年处理15万吨计）

经济效益测算（以原矿Cr2O3 2.2%为例）

敏感性分析：

• 原矿品位每降低0.1个百分点，年产值减少约102万元，利润减少95-100万元。

• 精矿售价每波动100元/吨，年产值变化59.4万元。

• 回收率每提高1个百分点（通过优化操作），年增收约56万元。

七、方案优势与特点

• 两级洗矿保解离：圆筒洗矿+槽式洗矿串联，对含泥量35%以内的红土铬矿解离度可达88-92%，黏土去除率超过90%。

• 粗细分级提回收：以0.5mm为界采用不同规格螺旋溜槽，粗粒用1500mm（处理能力大），细粒用1200mm（分选精度高），配合脱泥旋流器，-0.074mm细粒级的铬回收率比不分级提高10-15个百分点。

• 无动力重选降成本：22台螺旋溜槽不消耗电力，吨矿重选成本不到1.5元（主要为槽面磨损）。整条线吨矿电耗控制在14kWh以内，低于行业平均水平（16-18kWh）。

• 尾矿干排环保合规：浓密机+压滤机组合，尾矿含水率≤20%，可回填采空区或外运堆存，不建尾矿库，环评通过率高。滤液循环使用，废水零排放。

• 模块化可扩展：设备全部安装在钢平台上，接口标准化。如需扩产到700-800吨/天，只需增加一台圆筒洗矿机（或更换更大规格）、增加一组螺旋溜槽，原有设备可继续使用。

八、与其它规模的对比

500吨/天的吨矿投资和运营成本均优于200吨线，投资回收期最短。相比1000吨线，500吨线的资金门槛低一半以上，对原矿供应压力小，更适合中等储量的红土铬矿矿山。

九、常见问题与解答

Q：如果原矿含泥量超过40%，本方案需要调整什么？
A：需要强化洗矿。具体措施：①圆筒洗矿机加长到9000-10000mm；②槽式洗矿机加大到Φ900×7000mm；③直线振动筛筛孔放大到8-10mm（减少进入重选的粗粒量）；④处理能力降到400-450吨/天（即小时处理20-22.5吨）。如果不调整，解离度会降至80%以下，回收率损失8-12个百分点。

Q：原矿品位只有1.5%，这个方案还经济吗？
A：经济性下降明显。按1.5%品位、40%精矿、72%回收率计算，精矿产率仅2.7%，年产精矿4050吨，年产值1540万元。运营成本约600-675万元，利润865-940万元，投资回收期延长到7-9个月。建议原矿品位低于1.8%时，先通过手选或预抛废提高入选品位，或者将两条小矿合并供应。

Q：冬季结冰地区能否运行？
A：可以，需增加防冻措施。①所有水管和阀门加伴热带及保温层；②停机后排空管路系统；③压滤机滤板间不得残留水；④螺旋溜槽停机后需高压水彻底冲洗；⑤浓密机可间歇运行或加防冻液（乙二醇，5-8%浓度）。北方选厂通常在10月-次年4月采取这些措施，不影响生产。

Q：精矿品位能不能做到45%以上？
A：可以做，但产率和回收率下降。要在现有流程基础上增加“精选段”——将精矿再给入一组1200mm螺旋溜槽（或摇床）进行二次精选。这样精矿品位可达45-48%，但总回收率会从72%降到60-65%（因为中矿损失）。是否值得取决于销售价差：如果45%精矿比40%精矿每吨多卖600元以上，可以考虑。

Q：尾矿干排真的能做到零排放吗？
A：从固体废弃物角度，尾矿以干式堆存，没有废水外排。从液体角度，浓密机和压滤机的溢流和滤液全部返回循环水池，补水量仅用于蒸发和滤饼带走的水分。但需要注意：尾矿干排场需要做好防渗（铺设HDPE膜），避免雨水淋溶产生渗滤液。如果当地环保要求极高，可在干排场下游设集水池，将渗滤液抽回选厂循环利用。

Q：这个方案需要多大的尾矿堆场？
A：年尾矿量约14.4万吨（干基），松散容重1.4t/m³，年体积约10.3万立方米。按堆高5米计算，每年需要约2万平方米（30亩）堆场。采空区回填是最理想的方式，不必额外征地。如果必须建地面堆场，建议按3年容量规划（约6万平方米），并做防渗和拦挡坝。

十、方案落地检查清单

在启动项目前，逐项确认：

□ 完成原矿可选性试验（洗矿、筛分、螺旋溜槽分选）
□ 取得采矿许可证和环评批复
□ 确认矿体储量≥50万吨，可开采年限≥3年
□ 落实工业用电（变压器容量≥800kVA）
□ 落实水源（流量≥50m³/h，旱季不断流）
□ 确认尾矿堆场或采空区回填方案
□ 确定精矿销售渠道和品位要求
□ 核算总投资与自有资金比例（建议≤60%负债）
□ 确定施工队伍和设备供应商（至少3家比价）
□ 制定调试和试生产计划（预留15天）

十一、总结

日处理500吨红土铬矿选矿厂是一个“黄金规模”方案。它在投资、产能、运营成本、操作管理之间取得了最佳平衡。一条这样的生产线，年处理15万吨原矿，年产近6000吨铬精矿，年产值2200万元以上，投资回收期4-5个月。

方案的核心是“两级洗矿+粗细分级重选+尾矿干排”的成熟工艺，设备选型以圆筒洗矿机、槽式洗矿机、高频细筛、螺旋溜槽、浓密机、压滤机为主，全部国产化，维护方便。土建采用露天布置+钢平台，无重型厂房，建设周期短。

如果你的红土铬矿储量在50-150万吨之间，原矿Cr2O3品位≥1.8%，含泥量≤40%，这个方案可以直接复制使用。记住三个关键指标：回收率72%、精矿品位40%、吨矿运营成本45元。达到这三个数字，选厂就是一台可靠的赚钱机器。
