锆石砂矿比重分选系统：从低品位原矿到高品位混合精矿的流膜分选方案

本文速览

锆石砂矿比重分选系统的核心任务不是做矿物的精细分离，而是大规模抛尾，把原矿中百分之八十五以上的石英脉石甩掉，将锆英石从百分之二左右的原矿品位富集到重矿物总量百分之四十五到五十五的混合精矿。比重差是这套系统能高效运转的根本，锆英石比重四点六到四点七，而石英只有二点六五，两者相差一点八到二点零。在重力场和离心力场中，重矿物和轻矿物沿不同轨迹运动，通过螺旋溜槽和摇床就可以实现分离，不需要添加任何化学药剂。一个标准的重力选矿厂以螺旋溜槽和摇床为核心设备，不耗药、不耗电、不污染环境，只靠重力和水流就能把品位从百分之一到三的原矿富集到百分之五十五到六十，同时抛掉百分之七十到八十的尾矿。

比重分选系统在整条选冶线里的位置

锆石砂矿选冶全流程大致是采矿、洗矿脱泥、比重分选富集、浓缩脱水、干燥、磁选分组、静电提纯这么几段。比重分选系统是第二段，接在原矿洗矿脱泥之后。

比重分选段的任务很明确，把重矿物和轻矿物分开。进来的物料是原矿加水的矿浆，重矿物总量通常在百分之二到八之间。出去的物料分两股，尾矿主要是石英砂，重矿物含量低于百分之零点三，直接排到尾矿库或回填采空区。混合重砂精矿重矿物总量百分之四十五到五十五，送往下一段浓缩脱水。

比重分选段不做锆英石和金红石的互相分离。锆英石、钛铁矿、金红石、独居石在这个阶段还混在一起，后面的磁选和静电分选解决精细分离的事。很多业主拿混合精矿去做化验，锆英石单矿物品位不够，就怀疑系统有问题，比重分选保证的是重矿物总量，不是单矿物品位。

比重分选的技术基础

为什么比重分选在锆石砂矿上这么有效，核心是矿物之间密度差的绝对值。锆英石四点六到四点七克每立方厘米，钛铁矿四点五到五点零，金红石四点二到四点三，独居石四点九到五点五。这些有用矿物有一个共同点，密度都显著高于石英的二点六五。有用矿物与脉石之间一点八到二点零的比重差，让重选设备能在流膜中快速把重矿物和轻矿物分开。

比重分选的机理是流膜选矿。矿浆在倾斜床面或螺旋槽面上形成一层薄而连续流动的液膜，在重力、水流冲力和床面摩擦力共同作用下，密度大的矿物颗粒趋向液膜底层运动，密度小的颗粒悬浮于表层被水流带走。螺旋溜槽和摇床正是以不同方式实现这个过程。

但问题在于，这些重矿物彼此之间的密度差没那么大。锆英石和金红石只差零点四，锆英石和钛铁矿差零点一。单靠重选可以大量抛掉石英砂，但分不开锆英石和金红石。所以比重分选通常不是孤立使用的，重选完成粗富集之后，还要配合磁选分离钛铁矿、电选分离锆英石和金红石。

核心设备：螺旋溜槽和摇床

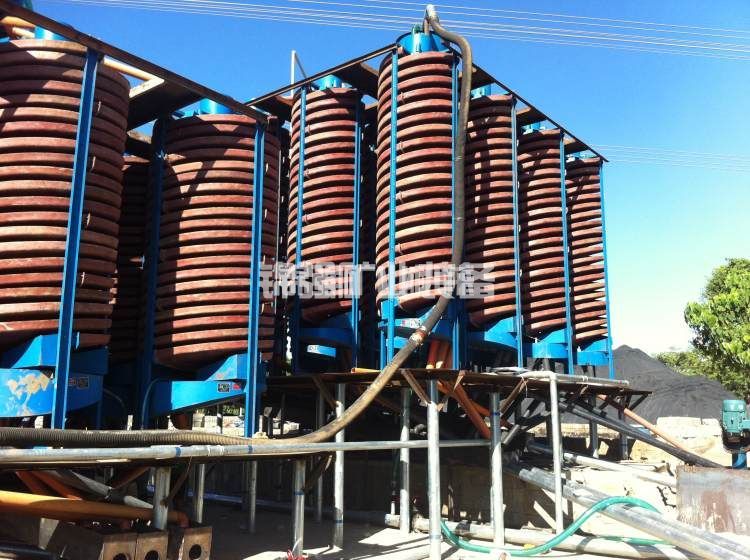

螺旋溜槽是锆石砂矿比重分选系统里台数最多、处理量最大的设备。它没有运动部件，矿浆沿螺旋槽面呈流膜状往下流，重矿物逐渐沉向槽底内缘，轻矿物被推向槽底外缘，在排料端用截取器把内缘的重矿物精矿引出来。

螺旋溜槽的选型按粒级走。中砂粒级零点一二到零点六毫米是锆英石的主要分布区间，选用直径一千二百毫米、螺距七百二十毫米、四圈的标准型溜槽，单台处理量四到五吨每小时。细砂粒级小于零点一二毫米，金红石比例升高，需要更长的分选路径，选用直径一千毫米、螺距五百四十毫米、五圈的细砂专用溜槽。粗砂粒级大于零点六毫米中有用矿物含量低，设少量大直径溜槽处理即可。

螺旋溜槽是重选段的绝对主力，它结构简单、无动力消耗、操作维护方便。一台直径九百毫米的单头螺旋溜槽每小时处理量六到十五吨，抛废率可达百分之七十到八十。粗精矿的品位通常能从原矿的百分之一到三提到百分之八到十五。

摇床是精选段的接力设备。螺旋溜槽产出的粗精矿品位通常在百分之八到十五，还混着不少轻矿物，直接进磁选机效果差。摇床通过床面的不对称往复运动与横向冲洗水流，不同密度的矿粒在床面上形成清晰的扇形分带。6-S摇床是锆英石精选的标准配置，床面尺寸四千五百乘一千八百五十毫米，处理粒度范围二到零点零七四毫米，处理量每小时零点五到一点二吨。摇床给矿浓度控制在百分之十五到二十五，冲程六到十五毫米，冲次二百五十到二百八十次每分钟。

摇床的操作参数要与入料粒度匹配，中砂粒级冲次九十五到一百零五次每分钟、冲程十二到十四毫米，细砂粒级冲次一百一十到一百二十次每分钟、冲程八到十毫米。摇床的截取宽度控制是决定回收率高低的关键细节，锆英石矿带在内侧，截取得越精准精矿品位越高，但截得太窄部分细粒锆英石可能跑入中矿降低回收率。粗砂、细砂、矿泥要分别选用不同床面配置。

螺旋溜槽处理量大、成本低，适合大规模粗选。摇床分选精度高，适合精选提纯。两者配合是比重分选系统最经典的组合方案。

准备作业：筛分脱泥分级

比重分选系统之前，原矿需要经过准备作业。锆石砂矿原矿采掘后先过振动筛或格筛，筛孔十到二十毫米，去除砾石和大块杂物。筛下物料进入水力旋流器，直径二百五十到三百五十毫米，把零点零四五毫米以下的细泥脱除。脱泥后的底流进入螺旋分级机，加水调浆到适合重选的浓度，百分之二十四到二十八。

脱泥环节是关键。不脱泥，螺旋溜槽的槽面容易糊。脱泥粒度过粗，会损失细粒级的锆英石。脱泥粒度一般控制在零点零四五毫米，如果原矿中零点零四五毫米粒级的锆英石含量较高，可以适当放宽到零点零三毫米。

分级作业也很重要。粒度分布宽意味着单一设备难以覆盖全粒级，粗粒和细粒需要分别用不同型号的溜槽和摇床处理。在实际生产中，常加水力分级机或小直径旋流器把物料分成零点一毫米以上和以下两个粒级，分别走不同的重选路线。

不同矿石类型的比重分选差异

海滨砂矿含泥量极低，通常小于百分之三，比重分选系统配置最简洁。不需要强力洗矿和复杂脱泥，直接从采砂环节进入重选即可。对于海滨砂矿型锆矿，单靠重力选矿就可以产出合格产品，处理原矿品位百分之一点八，螺旋溜槽粗选富集到百分之十二，摇床精选提到百分之五十八，只靠重力选矿就出了合格产品。

河沙锆矿属于河流冲积型砂矿，原矿品位较低，氧化锆品位通常百分之零点五到二点五，含泥量百分之五到十，粒度分布零点零五到零点五毫米。选矿难度介于海滨砂矿和残积型砂矿之间。河沙锆矿比海滨砂矿多一道脱泥环节，用于应对河流沉积带来的细泥问题。同时粒度分布更宽，重选设备选型和参数设置需要针对性调整。采用重选预先抛尾，可抛除百分之九十八以上的脉石矿物，锆矿物损失控制在百分之五左右。

坡积型锆矿的含泥量比河沙锆矿更高，细泥含量高，一部分极细的粘土颗粒残留在矿浆中，沉降速度极慢。比重分选系统需要强化洗矿脱泥环节，往往在螺旋溜槽前增加擦洗机或强力搅拌槽，确保粘土从矿物表面剥离。粗精矿品位通常比海滨砂矿低几个百分点，要靠后续磁选和电选补回来。

典型比重分选系统的配置方案

以处理量一百吨每小时的典型项目为例，比重分选段的设备配置大致是水力旋流器组脱泥，双层直线振动筛分级，螺旋溜槽粗选配三十二台、扫选配十六台，摇床十台左右。整段装机功率不高。

处理量二十吨每小时的中型重力选矿厂，螺旋溜槽八到十二头，摇床六到十台，设备投资五十到一百万元，占地三百到五百平方米。

粗选段配置为两段粗选加一段扫选。一段粗选的尾矿进入二段粗选再回收一次，二段粗选的尾矿进入扫选段兜底，扫选精矿返回一段粗选。三段配合下来，抛尾率百分之七十到七十五，重矿物回收率百分之九十到九十五。

重选段的控制要点是螺旋溜槽的给矿浓度稳定在百分之二十到三十，冲洗水量调出清晰的分带线。摇床的床面倾角和冲程冲次要根据粗精矿的粒度来调。重选段的目标不是直接出成品，而是把轻矿物去掉，同时尽量提高重矿物的回收率。回收率做到百分之八十五以上，精矿品位百分之二十到三十就合格。

重选段是整个流程的减负段。它处理量最大，成本最低。如果重选段没把轻矿物甩干净，大量废石进入磁选和电选，后段设备处理量超负荷，能耗和磨耗都高。重选段抛废率每提高五个点，后段的电费和维护成本就降百分之十二。

比重分选之后的接力

比重分选段产出的混合重砂精矿，还需要经过浓缩脱水、干燥、磁选分组、静电提纯才能变成最终产品。但这些已经是比重分选系统之外的事了。

磁选段负责按磁性分组。先用弱磁选机分离磁铁矿和强磁性钛铁矿，再用强磁选机分离独居石等弱磁性矿物，剩下非磁性矿物主要是锆英石和金红石的混合物。磁选段做得好，后续电选就顺畅。

电选段负责锆英石与金红石的最终分离。金红石是半导体，在高压电场中能导电，锆英石是绝缘体基本不导电。经过粗选和精选两道电选后，非导体部分就是锆英石精矿，氧化锆品位可以达到百分之六十五以上。

比重分选系统的效益

重力选矿是锆矿选厂的第一步和主力军，它的任务是用最低的成本把大量轻矿物甩掉，把锆英石富集起来。不耗药，完全靠物理方法，不加任何化学药剂。不耗电，螺旋溜槽依靠重力和离心力自流，零电耗。处理量大，单台螺旋溜槽每小时处理四到六吨原矿。成本低，每吨原矿处理成本仅五到十元。环保，没有尾水污染问题。

国外某海滨砂矿采用重选预富集、磁选分离、重选再富集、干式磁电选的全流程，最终获得锆品位大于百分之六十三的锆英石精矿和钛品位大于百分之七十五的金红石精矿，钛锆回收率分别达到百分之八十一和七十四。莫桑比克楠普拉省某滨海型锆钛矿采用重选、磁选和电选联合工艺，获得锆精矿氧化锆含量百分之六十点二到六十五点零二、回收率百分之七十七点七一。采用重选、磁选、电选联合工艺投产后，锆英石精矿品位达到百分之六十七点五，钛铁矿和金红石也得到综合回收，选厂经济效益显著提升。

锆石砂矿比重分选系统的核心就是利用锆英石与石英之间近两倍的比重差，用螺旋溜槽加摇床的组合以最低成本完成大规模抛尾。螺旋溜槽负责粗选，摇床负责精选，两者配合把原矿从百分之二左右富集到百分之四十五到五十五的重矿物总量。比重分选做得好，后面的磁选和电选才有好指标。先搞清楚矿石类型和含泥量，再定脱泥方式和重选设备的规格数量，这是比重分选系统设计最稳妥的路线。
