锆矿处理用耐磨螺旋衬片：让螺旋溜槽的“皮肤”更抗造

先说答案：耐磨螺旋衬片是铺设在螺旋溜槽槽面上的保护层，直接承受锆英砂矿浆的冲刷和磨损。它的作用相当于给螺旋溜槽穿上一层“铠甲”——基体槽面磨坏了要整台换，衬片磨坏了只换衬片，维修成本降低70%以上。锆英砂颗粒硬度高达7.5（莫氏硬度），对槽面的磨蚀性极强，没有耐磨衬片的螺旋溜槽，玻璃钢槽面使用寿命通常只有6-12个月；铺了合适的衬片，寿命可以延长到3-5年。ZTA（锆铝复合）陶瓷衬片是目前锆矿处理领域性价比最高的选择，比纯氧化铝韧性更高、比氧化锆价格更低。

但客户经常问我：螺旋衬片用什么材料最好？衬片磨损了怎么换？铺衬片会影响分选效果吗？今天把这些问题的答案一次性说清楚。

本文回答这8个问题

• 螺旋溜槽为什么要铺耐磨衬片？不铺不行吗？

• 耐磨螺旋衬片有哪些材质？各有什么优缺点？

• 为什么ZTA锆铝复合陶瓷是锆矿的首选？

• 衬片的厚度和形状怎么选？

• 衬片怎么安装？用什么胶粘？

• 衬片磨损到什么程度该换？怎么判断？

• 铺了衬片会不会改变螺旋溜槽的分选效果？

• 一套螺旋溜槽的衬片多少钱？能用多久？

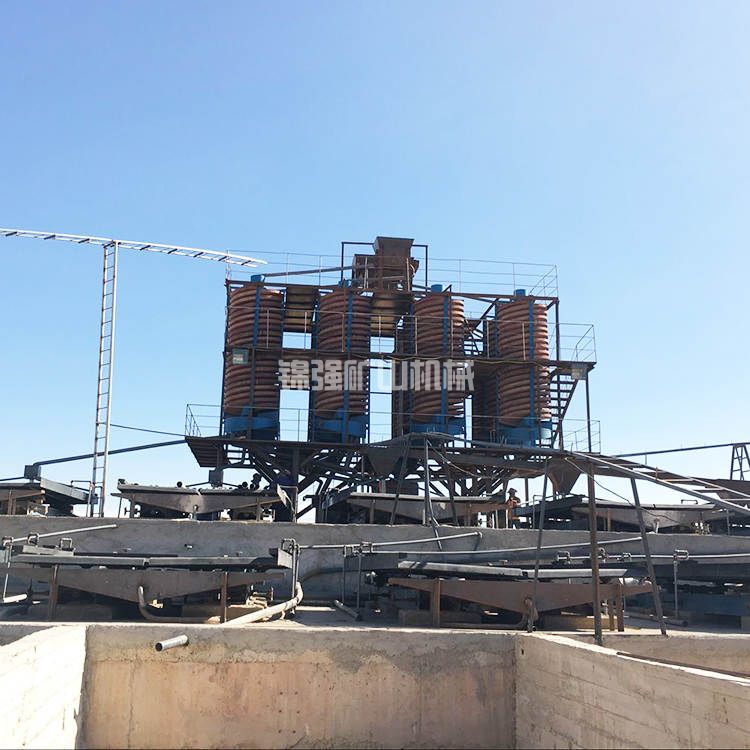

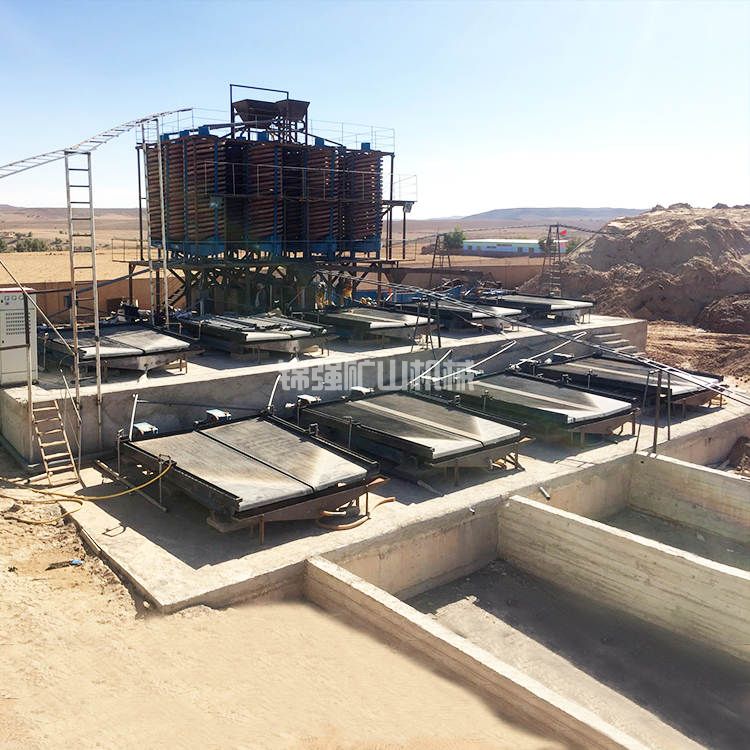

螺旋溜槽为什么要铺耐磨衬片？不铺不行吗？

很多客户问：螺旋溜槽本身就是玻璃钢的，为什么还要再铺一层衬片？我直接说：玻璃钢槽面直接“裸奔”，在锆英砂面前撑不了多久。

锆英砂的硬度是7.5（莫氏硬度），而玻璃钢的硬度远低于这个值。矿浆在螺旋溜槽里流动时，锆英砂颗粒就像无数把小锉刀，一刻不停地摩擦槽面。没有衬片保护的玻璃钢槽面，快的半年、慢的一年就会被磨出沟槽。

槽面磨损后会带来三个问题。第一，分选效果下降。槽面变粗糙或者出现沟槽后，矿浆的流动状态从层流变成紊流，轻重矿物分不开，精矿品位和回收率都下降。第二，设备寿命缩短。槽面磨穿后整个螺旋溜槽就报废了，换一台新设备的价格比换衬片贵得多。第三，维修成本高。没有衬片的螺旋溜槽，磨损后只能整体更换或者现场修补，停工时间长、修补效果差。

耐磨衬片的作用就是“牺牲自己、保护基体”。衬片是消耗品，磨坏了就换新的，基体槽面完好无损。一套衬片用2-3年，换一次的成本只有新设备价格的10%-20%。

海南省某选厂的对比很说明问题。两台同型号螺旋溜槽，一台铺了ZTA陶瓷衬片，一台没铺。三年后检查，铺了衬片的槽面基本完好，只换过一次衬片；没铺衬片的那台槽面已经磨出了2-3毫米深的沟槽，分选效率下降了15%，不得不整台更换。

耐磨螺旋衬片有哪些材质？各有什么优缺点？

市面上的耐磨衬片材料主要有四种，各有各的适用场景。

高铬铸铁衬片是金属材质，硬度HRC58-65，耐磨性好。优点是抗冲击能力强，适合大块物料。缺点是比重大（7.2-7.6），对螺旋溜槽的负荷增加明显；不耐腐蚀，矿浆有酸性的情况下生锈。锆矿矿浆通常中性或弱碱性，腐蚀不是主要问题，但重量是个缺点。适合处理粗粒、冲击大的粗选段。

氧化铝陶瓷衬片（氧化铝含量92%-99%），硬度HRA≥90（约相当于莫氏硬度9），仅次于金刚石，耐磨性极好。优点是硬度高、耐磨、密度适中（3.6），比金属轻一半。缺点是韧性差、脆，受冲击容易碎裂。适合处理细粒、冲击小的精选段。

ZTA锆铝复合陶瓷衬片，是在氧化铝陶瓷中添加二氧化锆（通常15%-20%）形成的复合材料。既有氧化铝的高硬度（HRA85-90），又有氧化锆的增韧效果，抗冲击能力比纯氧化铝提高2-3倍。密度4.2-4.3，介于氧化铝和金属之间。是目前矿山行业溜槽衬板的主流选择，比氧化铝陶瓷更“皮实”，比高铬铸铁更轻。

聚氨酯/橡胶衬片是弹性体材质，耐磨性中等，但有弹性、抗冲击、不伤物料。优点是噪音小、不伤颗粒、安装方便。缺点是在高硬度矿粒冲刷下磨损较快，寿命比陶瓷短。适合处理冲击大的粗粒段，或者对噪音有要求的车间。

我的选型建议：螺旋溜槽的粗选段（物料粗、冲击大），用ZTA陶瓷衬片或高铬铸铁。螺旋溜槽的精选段（物料细、冲击小），用氧化铝陶瓷衬片。对噪音敏感或者处理超大块物料，用聚氨酯/橡胶衬片。

为什么ZTA锆铝复合陶瓷是锆矿的首选？

直接说：ZTA是为“锆矿磨锆矿”这种高磨蚀场景量身定做的材料。

ZTA的核心优势在于“又硬又韧”。纯氧化铝陶瓷硬度极高，但脆性大，锆英砂颗粒冲击下容易崩边、碎裂。高铬铸铁韧性好，但比重大、耐腐蚀性一般。ZTA在氧化铝基体中添加二氧化锆，利用氧化锆的相变增韧机制，在受到冲击时吸收能量，阻止裂纹扩展。

几个关键数据对比。硬度方面，ZTA的HRA85-90，低于纯氧化铝的HRA90-92，但高于高铬铸铁的HRC58-65。断裂韧性是氧化铝的2-3倍，这意味着它抗冲击、不崩边。密度4.2-4.3，比高铬铸铁轻40%，对螺旋溜槽的负荷小。价格介于氧化铝和高铬铸铁之间，但性价比最高——寿命比氧化铝长，价格比高铬铸铁低。

ZTA这个名字里的“Z”就是锆（Zirconia）。在锆矿处理设备上使用含锆的材料，很有点“以锆制锆”的味道。行业里不少选厂从氧化铝衬片换成ZTA后，衬片寿命从8-12个月延长到了24-36个月。

山东省某选厂原来用氧化铝陶瓷衬片，粗选段螺旋溜槽的衬片经常崩边，平均10个月就要换一批。换了ZTA衬片后，用了两年多还没换过，分选效果一直稳定。

衬片的厚度和形状怎么选？

衬片的厚度和形状选对了，寿命和效果才有保障。

厚度方面，螺旋溜槽衬片常用厚度10-20毫米。处理粗粒、冲击大的粗选段，选15-20毫米厚，预留足够的磨损余量。处理细粒、冲击小的精选段，选10-12毫米厚，足够了。厚度不是越厚越好——太厚会增加重量、占用槽面空间、影响矿浆流动形态。

形状方面，螺旋溜槽的槽面是复杂的螺旋曲面，不是平面。标准方形衬片如10乘10毫米、20乘20毫米，或六边形衬片（也叫“马赛克”型）更适合贴合曲面。需要可以弯曲的衬片时，选择小尺寸（10乘10毫米）的衬片，或者选择橡胶/聚氨酯基的复合衬板。螺旋溜槽的给矿段（物料冲击最大）可以贴双层衬片，或者在易磨损区域加厚。

螺旋溜槽的槽面截面通常是复合抛物线形，不同位置的磨损速度不一样。内圈（靠近螺旋中心）矿浆流速快、颗粒细，磨损以磨蚀为主。外圈（远离螺旋中心）矿浆流速慢、颗粒粗，冲击更大。精矿截取槽附近的矿浆已分层，重矿物集中在底层，该区域磨损最严重。所以衬片铺设可以有针对性——磨损快的区域用更厚或者更耐磨的衬片，磨损慢的区域用标准衬片，既省钱又有效。

衬片怎么安装？用什么胶粘？

衬片安装是技术活，粘不牢会脱落，脱落了就失去保护作用。

安装前的准备工作。螺旋溜槽槽面必须彻底清理，打磨掉表面的蜡质层和污染物，露出玻璃钢本色。用酒精或丙酮擦拭，确保槽面干净、干燥。检查基体槽面有无破损、裂纹，有问题的要先修补。

粘贴胶的选择很重要。环氧树脂胶粘接强度高、耐水、耐冲击，适合大部分锆矿应用。固化时间4-12小时，操作窗口（从混合到初凝的时间）30-60分钟。聚氨酯胶弹性好、抗冲击，适合有震动或冲击较大的场合。耐温性一般，80度以下使用。陶瓷衬片专用胶是厂家配套的，配合最好，操作窗口短、施工要求高。

施工步骤。用齿形刮板把胶均匀涂抹在槽面上，厚度1-2毫米。把衬片按顺序粘贴在槽面上，轻轻按压，确保胶体填满衬片背面的凹槽。用小橡皮锤轻轻敲打，排出气泡，使衬片与槽面紧密贴合。相邻衬片之间的缝隙控制在1毫米以内。从给矿端开始向排矿端粘贴，从内圈向外圈粘贴。贴完后常温固化24-48小时，期间不得进水、不得震动。

如果设备没有停机时间，可以选择“三合一”复合衬板——陶瓷片与橡胶和钢板一体硫化成型，用螺栓固定，不需要等胶固化，装完就能用。缺点是价格比粘贴式贵30%-50%。

防脱落措施方面，大块衬片或高冲击区域，建议在衬片中心打一个沉头孔，用不锈钢自攻螺丝辅助固定。胶粘加螺丝，双重保险。

衬片磨损到什么程度该换？怎么判断？

衬片是消耗品，该换的时候不能省。换晚了伤基体，换早了浪费钱。

判断依据有以下几条。衬片厚度磨损到原始厚度的三分之一时，考虑备货准备更换；磨损到原始厚度的二分之一时，安排停机更换。衬片出现裂纹、崩边、脱落，局部已经露出基体槽面，必须立即更换。精矿品位或回收率无明显原因下降，检查衬片磨损情况。用手摸槽面，感觉有明显沟槽或凹凸不平，衬片已严重磨损。

更换周期参考值。粗选段ZTA衬片，24-36个月；精选段氧化铝衬片，18-30个月；聚氨酯/橡胶衬片，12-24个月。注意，同样材质不同工况寿命不同。给矿量大、浓度高、粒度粗的，磨损快。精矿截取槽附近的衬片磨损最快，可以单独更换，不必整机全换。

广西某选厂有一台螺旋溜槽的精矿品位突然从12%掉到8%，检查发现衬片在截取槽附近磨出了一条2毫米深的沟，局部已经露出玻璃钢。只换了那一个区域的衬片，精矿品位就恢复了。

铺了衬片会不会改变螺旋溜槽的分选效果？

这是很多客户的顾虑：加了衬片，槽面变厚了、变粗糙了，会不会影响分选？我直接说：铺对了不仅不影响，还能改善。

螺旋溜槽的分选效果取决于槽面曲线的精度和表面光滑度。合格的衬片铺贴后，槽面曲线应该与原始设计一致，表面应该光滑平整。合格的衬片铺贴后，槽面比原始的玻璃钢槽面更光滑、更耐磨。矿浆流动更顺畅，不容易产生紊流。

前提条件是衬片铺贴平整、缝隙小。缝隙用胶填平，不能有明显的台阶或凹凸。衬片表面的釉面层比玻璃钢更光滑，摩擦系数更低。

有的选厂反映铺了衬片后效果变差，查下来原因一般是两种：一是买到了劣质衬片，表面粗糙、不平整；二是施工质量差，衬片缝隙大、有台阶。选正规厂家、请专业施工队，这两个问题都可以避免。

福建省某选厂在做衬片改造前后做了对比试验。同一台螺旋溜槽，铺衬片前和铺衬片后的分选指标几乎完全一致——精矿品位11.2%对11.3%，回收率78%对77%。客户结论：铺衬片对分选效果没有影响，可以放心用。

一套螺旋溜槽的衬片多少钱？能用多久？

直接给价格和寿命参考。

螺旋溜槽整机衬片价格。直径600毫米螺旋溜槽（3-4头），衬片材料费800-1500元；直径900毫米螺旋溜槽（3-4头），衬片材料费1500-3000元；直径1200毫米螺旋溜槽（4-5头），衬片材料费2500-5000元。以上为材料费，不含施工。

粘贴施工费为材料费的30%-50%，约300-1500元每台。如果用螺栓固定型复合衬板，材料费比粘贴式贵30%-50%，但安装快、不需要等胶固化。

衬片使用年限。ZTA陶瓷衬片粗选段，24-36个月；氧化铝陶瓷衬片精选段，18-30个月；聚氨酯/橡胶衬片，12-24个月。螺旋溜槽玻璃钢槽体新机价格：直径600毫米约8000-15000元每台，直径900毫米约15000-25000元每台。换衬片的费用只有换新设备的10%-20%，经济账很划算。

海南省某选厂有16台直径900毫米螺旋溜槽，全部铺了ZTA衬片，每台材料加施工约3000元，总投入4.8万元。按衬片寿命30个月计算，期间如果没铺衬片，预计有4-6台槽面会磨穿需要整机更换，换新机费用约8-12万元。铺衬片节省了3-7万元，还避免了因设备损坏导致的停产损失。

客户最常追问的3个细节

第一个追问：衬片脱落后掉进矿浆里会影响后续设备吗？

会。陶瓷衬片脱落碎片硬度极高，进入渣浆泵会打坏叶轮，进入管道会磨损管壁。发现有衬片脱落后，要立即停机检查脱落区域，补贴新衬片。同时检查后续设备有无异常。可以在螺旋溜槽出料口加装一个格栅或除铁器——陶瓷碎片虽不被磁吸，但能拦截大块。

第二个追问：衬片可以只换磨损严重的区域吗？

可以。这是模块化衬片的最大优势。哪个区域磨坏了就换哪个区域，不需要整台全换。建议在购买衬片时多买20%的备件，用于局部修补。注意新旧衬片厚度要一致，厚度差超过2毫米会影响槽面平整度。

第三个追问：衬片用胶环保吗？对人体有危害吗？

大部分环氧树脂胶和聚氨酯胶在固化后是惰性的，无毒无害。施工过程中未固化的胶有刺激性气味，需要在通风良好的环境下操作，操作人员戴橡胶手套和口罩。胶完全固化（24-48小时）后可以安全使用。

一句话记住核心

耐磨螺旋衬片是螺旋溜槽的“皮肤”，铺在槽面上直接承受锆英砂的冲刷。ZTA锆铝复合陶瓷是锆矿处理的首选——硬度高、韧性好、比氧化铝抗冲击、比高铬铸铁轻40%，寿命24-36个月。衬片厚度粗选段15-20毫米、精选段10-12毫米，用环氧树脂胶粘贴，缝隙小于1毫米。铺衬片不会影响分选效果，换衬片的费用只有换新设备的10%-20%。“以锆制锆”——用含锆的陶瓷衬片对抗锆英砂的磨损，是行业里被验证过的最优解。

有其他问题？把你的螺旋溜槽型号、处理物料粒度、现有衬片使用情况发过来，24小时内给你针对性衬片选型和施工方案。
