砂锡矿选矿用水力旋流器：分级与浓缩

水力旋流器在砂锡矿选矿厂里，是个容易被低估的设备。它不直接产出锡精矿，但没有它，分级分不细，浓缩效率低，整个选厂的回收率都要受影响。这东西没有运动部件，结构简单得不能再简单，但里面的流体力学很讲究，用好了事半功倍，用不好反而添乱。

今天把水力旋流器在砂锡矿选矿中的应用讲清楚。包括它的工作原理、分级和浓缩两种功能的用法、选型参数、操作调整，以及常见问题的处理。

水力旋流器到底是干什么的

水力旋流器的样子像个倒立的圆锥筒。矿浆从圆柱段切线方向高速射入，在内部形成高速旋转的涡流。粗颗粒被离心力甩到器壁，沿螺旋轨道向下运动，从底流口排出。细颗粒集中在中心区域，向上运动，从溢流口排出。就这么一个简单的过程，实现了两种功能。

分级是水力旋流器最主要的用途。把物料按粒度分成粗、细两个级别。粗粒底流进入磨矿或者重选设备继续处理，细粒溢流进入下一段分级或者脱水环节。在砂锡矿选矿中，旋流器常用于控制重选的给料粒度。螺旋溜槽的最佳给料粒度是零点零七四到三毫米，太细了回收效果差。用旋流器把细泥先分出去，螺旋溜槽的效率和回收率都能提高。

浓缩是水力旋流器的另一个功能。把低浓度的矿浆浓缩成高浓度的底流。底流浓度可以从百分之五到十提升到百分之四十到六十，大大减少了进入后续脱水设备的矿浆量。在砂锡矿选矿中，旋流器常用于浓缩细粒尾矿，减轻浓密机或者沉淀池的负担。

一台旋流器同时实现了分级和浓缩，但两个功能是矛盾的。要分级效果好，底流浓度就不能太高。要浓缩效果好，分级精度就会下降。所以实际使用中要根据主要目标来调整参数。

旋流器的结构参数怎么看

水力旋流器的性能取决于几个结构尺寸。

直径决定了处理能力和分级粒度。直径越大，处理量越大，但分级粒度也越粗。直径一百毫米的小旋流器，分级粒度可以细到零点零一毫米，但处理量只有每小时几立方米。直径五百毫米的大旋流器，每小时能处理一两百立方米，但分级粒度粗到零点一到零点二毫米。砂锡矿选矿常用直径一百五十到三百毫米的旋流器，分级粒度在零点零三七到零点一毫米之间。

给料口尺寸影响处理量和分级效率。给料口越大，处理量越大，但给料速度降低，离心力减小，分级变粗。给料口越小，给料速度越高，分级越细，但处理量小而且容易堵。一般给料口直径是旋流器直径的百分之十五到二十。

溢流管直径决定溢流的细度和产率。溢流管直径越大，溢流量越大，溢流粒度越粗。溢流管直径越小，溢流粒度越细，但处理量会下降。溢流管直径通常是旋流器直径的百分之二十五到三十五。

底流口直径影响底流浓度和分级精度。底流口越小，底流浓度越高，但粗颗粒容易在底流口堆积堵塞。底流口越大，底流浓度越低，分级更顺畅。底流口直径一般是旋流器直径的百分之十到二十。底流口需要经常检查，磨损后直径变大，底流浓度和粒度都会变化。

锥角影响分离的清晰度。锥角越小，锥体越长，颗粒在旋流器内的分离路径越长，分级越清晰。锥角越大，锥体越短，处理量越大但分级效果差。砂锡矿选矿一般用十到二十度的小锥角旋流器，追求分级精度。

分级作业的参数设定

水力旋流器用于分级时，目标是让粗粒进入底流、细粒进入溢流。几个参数需要配合好。

给料压力是最重要的操作参数。压力越高，给料速度越快，离心力越大，分级粒度越细。压力越低，分级粒度越粗。但压力不是越高越好。压力太高，能耗增加，而且溢流管和底流口的磨损会加速。压力太低，分级效果差，底流中细粒多。合理的给料压力在零点一到零点三兆帕之间。需要细分级用高压，需要粗分级用低压。

给料浓度影响矿浆粘度和分级效果。浓度太高，矿浆变稠，颗粒沉降受阻，细粒容易混进底流，分级变粗。浓度太低，处理量小，而且分级可能过于精细。合理的给料浓度在百分之十到二十之间。砂锡矿分级时，给料浓度尽量控制在下限，分级效果更好。

底流口的状态要经常检查。底流口磨损后直径变大，底流量增加，底流中细粒增多，分级效果变差。底流口堵塞时，底流量减少甚至不出料，溢流中粗粒增多。正常工作时底流应该是伞状喷射出来，连续均匀。

溢流管要检查磨损和堵塞。溢流管磨损后长度变短或者直径变大，溢流粒度变粗。溢流管堵塞时溢流量减少甚至断流，旋流器内压力升高。

浓缩作业的参数设定

水力旋流器用于浓缩时，目标跟分级不同。浓缩追求的是高浓度底流，对分级精度要求不高。

浓缩作业的给料压力要低一些。压力低，离心力小，颗粒沉降速度慢，底流浓度高。一般给料压力在零点零五到零点一五兆帕就够了。压力太高反而会把细粒也甩到底流里，底流浓度不一定高。

给料浓度对浓缩效果影响很大。给料浓度太低，底流浓度也高不到哪去。给料浓度太高，旋流器可能过载。浓缩作业的最佳给料浓度在百分之十五到二十五之间。

底流口要小一些。小底流口可以提高底流浓度，但容易堵塞。浓缩作业的底流口直径通常比分级作业小百分之十到二十。底流口磨损后底流浓度下降，需要及时更换。

浓缩作业的底流状态跟分级不同。正常工作时底流应该是连续不断的高浓度矿浆，像牙膏一样挤出来。如果底流断断续续，说明给料浓度太低或者底流口太大。如果底流太稀，说明底流口磨损了或者给料压力太高。

典型配置方案

水力旋流器在砂锡矿选矿中有几种典型的配置方式。

洗矿后的脱泥配置。原矿经过洗矿机擦洗后，矿浆进入旋流器。溢流中的细泥去沉淀池或者浓密机，底流中的粗砂进入螺旋溜槽重选。这个配置可以有效脱除零点零三七毫米以下的细泥，提高重选设备的回收率。

磨矿回路的分级配置。如果砂锡矿中的锡石跟其他矿物连生，需要磨矿解离。磨机排出的矿浆进入旋流器分级，粗粒底流返回磨机再磨，细粒溢流进入重选。这个闭路循环可以控制磨矿粒度，避免过粉碎。

尾矿的浓缩配置。重选尾矿的浓度很低，直接进尾矿库或者沉淀池需要很大的面积。先用旋流器浓缩，底流浓度提升到百分之四十以上，进入脱水筛或者压滤机。溢流进入沉淀池自然沉降。这样可以大幅减少尾矿脱水设备的负荷。

多级串联配置。如果需要更精细的分级或者更高浓度的浓缩，可以把几台旋流器串联起来。第一级底流进入第二级，第二级底流进入第三级。每级的分级粒度逐渐变细。这种配置在大型选厂用得比较多，小型矿山一般单级就够了。

某砂锡矿选厂原矿含泥量百分之二十五，直接进螺旋溜槽回收率只有百分之五十五。在洗矿机和螺旋溜槽之间增加了一组四台直径两百毫米的旋流器，用于脱泥。溢流细泥排走，底流进入螺旋溜槽。改造后螺旋溜槽的给料含泥量降到百分之八，回收率提升到百分之七十六。旋流器的投资不到十万，三个月就收回来了。

操作调整的几个要点

水力旋流器的操作调整比想象中讲究，几个细节决定效果。

给料压力要稳定。压力波动是旋流器工作不稳定的主要原因。压力忽高忽低，分级粒度跟着变，后续设备很难适应。使用变频泵或者稳压阀保持给料压力恒定。压力表要装在靠近旋流器的地方，读数才准确。

给料浓度要控制。浓度波动也会影响分级效果。砂锡矿选厂的矿浆浓度容易受洗矿水量和原矿含水率影响。在旋流器前设置搅拌槽或者矿浆池，均匀化后再给料。浓度过高时加水稀释。

底流口要定期检查磨损。底流口是高磨损部位，尤其是在处理含石英的砂锡矿时。底流口磨损后直径变大，底流量增加，细粒混进底流。每天检查底流口的形状和尺寸，磨损到一定程度就换。备用的底流口要多备几个。

溢流管也要检查。溢流管在旋流器中心，受磨损的程度比底流口轻，但也不是永远不坏。溢流管磨损后长度变短或者直径变大，溢流粒度变粗。半年到一年检查一次，磨损严重的更换。

堵塞要能及时发现。旋流器堵塞的典型信号是底流断流或者溢流异常。检查给料中是否有大颗粒或者杂物，前面的筛分设备可能要调整。一旦堵塞，要停泵、泄压、拆开清理。

常见问题和解决

分级粒度太粗，溢流里粗粒多。可能是给料压力太低，提高压力试试。也可能是底流口磨损了，直径变大，换小一点的底流口。还有可能是给料浓度太高，加水稀释。

分级粒度太细，底流里细粒多。可能是给料压力太高，降低压力。也可能是溢流管磨损了，换新的溢流管。还有可能是底流口太小，换大一点的。

底流浓度太低。可能是给料压力太高，或者底流口太大。降低压力或者换小底流口。也可能是给料浓度本身就低，需要在前面增加浓缩环节。

旋流器振动大。可能是给料不稳定，压力波动。也可能是旋流器内部有堵塞或者异物。还有可能是安装不牢固，检查固定螺栓。

底流出现绳状喷射而不是伞状。底流正常应该是伞状喷射，如果变成一条直线射出去，说明底流口磨损或者堵塞，也可能是给料浓度太高。检查底流口状态，调整给料参数。

移动式设备上的旋流器

水力旋流器体积小、重量轻、没有运动部件，天生适合移动式选矿设备。

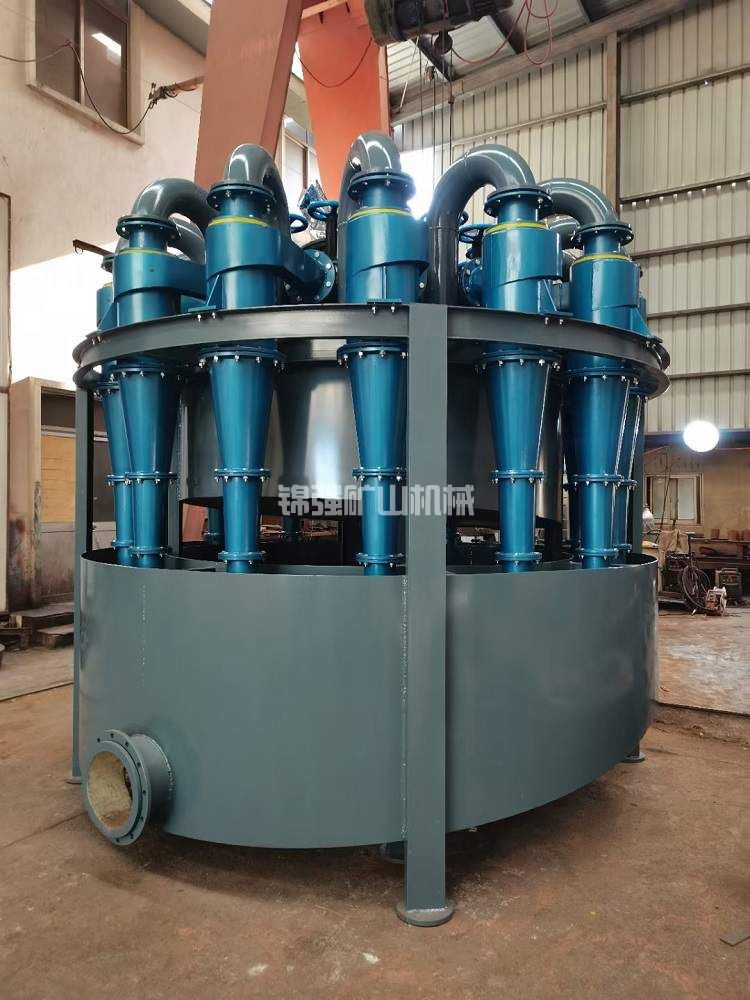

移动式设备上的旋流器直径一般在一百到两百毫米之间。单台处理量每小时十到四十立方米。可以把四台到八台旋流器并联成一个旋流器组，布置在一个架子上，总处理量可以达到每小时一百到两百立方米。

移动式旋流器的给料泵要选耐磨渣浆泵，配变频器调节压力和流量。泵和旋流器组都安装在同一个底盘上，管道用橡胶软管或者快速接头连接。搬迁时拆开几个接头就行，到了新场地重新接上。

移动式旋流器主要用于脱泥和浓缩。脱泥时把细泥从溢流排掉，底流去螺旋溜槽。浓缩时把尾矿浓缩后进脱水筛，溢流去沉淀池。这两种用法在移动式设备上都比较成熟。

水力旋流器在砂锡矿选矿中的作用是承上启下。它不直接产出精矿，但分级和浓缩这两个功能做不好，重选设备的效率就发挥不出来。用旋流器脱泥，螺旋溜槽的回收率能提十个点以上。用旋流器浓缩，尾矿脱水的负担轻一大半。没有运动部件，维护简单，运行成本低。选对规格、调好参数、定期检查磨损件，水力旋流器能在砂锡矿选厂里安安稳稳干很多年。
