钛锆矿富集成套系统：从低品位原矿到高价值混合精矿的完整工艺链

先说三个重点

钛锆矿富集成套系统的核心任务是“大规模抛尾”——把原矿中百分之二到六的重矿物总量提升到百分之八十五以上，同时产出重矿物粗精矿。锆英石与钛铁矿、金红石、独居石等矿物的精细分离由后面的精选系统完成，富集段只管把重矿物和石英脉石分开。

钛锆矿富集系统通常采用“洗矿脱泥—螺旋溜槽粗选扫选—摇床精选”三段走的重选主体流程，重选法具有成本低、处理量大、环保等优势，是海滨砂选矿的核心工艺。

海南文昌某石英砂尾矿的试验数据显示，采用螺旋溜槽一粗一扫加摇床精选的流程，产率仅百分之一点七一，氧化锆品位从百分之零点二三富集到百分之十二点九二，回收率达到百分之九十四点九三。

钛锆矿富集系统的任务边界

整条钛锆矿选冶线从前往后走，大致是采矿、富集重选、浓缩脱水、干燥、磁选分组、静电提纯这么几段。钛锆矿富集成套系统排在第二段，紧跟在原矿采掘和输送之后。

富集段的任务很明确：把重矿物和轻矿物分开。进来的物料是原矿加水的矿浆，重矿物总量百分之二到六。出去的物料分两股：尾矿主要是石英砂，重矿物含量低于百分之零点三，排到尾矿库或回填采空区；混合重砂精矿重矿物总量百分之八十五到九十，送往下一段浓缩脱水。

富集段不做矿物的精细分离。锆英石、钛铁矿、金红石、独居石在这个阶段还混在一起，后面磁选和静电分选解决分离的事。很多业主对这个边界不清楚，拿混合精矿去做化验，某个单矿物品位不达标就怀疑流程有问题。富集段保证的是重矿物总量，不是单矿物品位。

重选法利用有价矿物与石英砂之间的明显密度差异，在水流、重力、离心力等作用下实现矿物分离与富集。这是富集段能高效运转的物理基础。

主流工艺流程

钛锆矿富集成套系统的主流流程是“重选预富集”路线，通常分洗矿脱泥、螺旋溜槽粗选扫选、摇床精选三步走。

洗矿与脱泥方面，原矿从采场运来，可能裹着黏土或细泥。首先进入滚筒筛，加水清洗掉矿粒表面的黏土和杂质，同时按粒度分级，确保后续重选设备获得粒度均匀的给料。然后进入水力旋流器组或螺旋分级机，脱除两百目细泥。脱泥效率非常关键，如果细泥脱除率低于百分之八十五，后续螺旋溜槽的槽面会被泥糊住、分带不清晰。

山东某年处理六十万吨锆钛矿精选项目的实践表明，该环节通过滚筒筛湿式筛分和螺旋分级机分级，将原矿中大于二毫米的粗尾矿和小于两百目的细尾矿先行分离，为后续重选创造了良好条件。

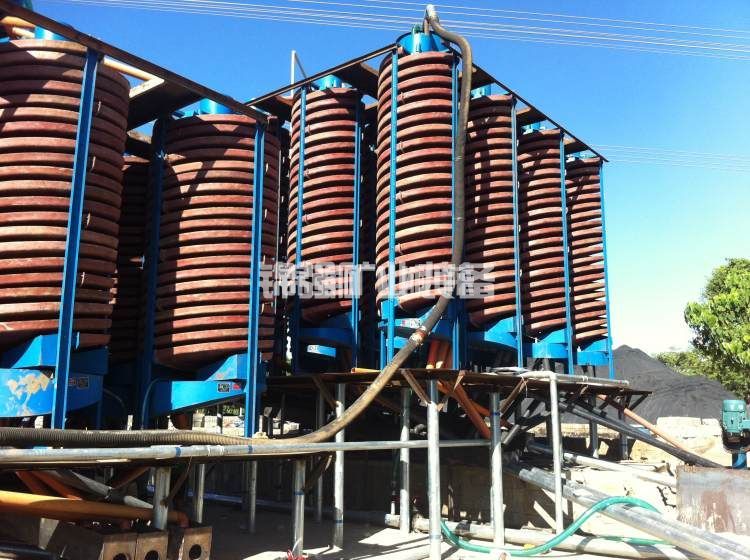

螺旋溜槽粗选扫选方面，脱泥后的矿浆进入螺旋溜槽组，给矿浓度控制在百分之二十五到三十五。螺旋溜槽没有运动部件，依靠重力、离心力和水流的综合作用，比重大的矿物（钛铁矿、锆英石）趋向溜槽内缘流动，轻矿物（石英）被甩向外缘。

螺旋溜槽具有处理量大、无动力消耗、给矿浓度适应范围宽等优势，是富集段的绝对主力。粗选段通常按“一粗一扫”配置：粗选产出重矿物粗精矿，尾矿进入扫选段；扫选精矿返回粗选头部形成闭路循环，扫选尾矿作为最终尾矿排出。

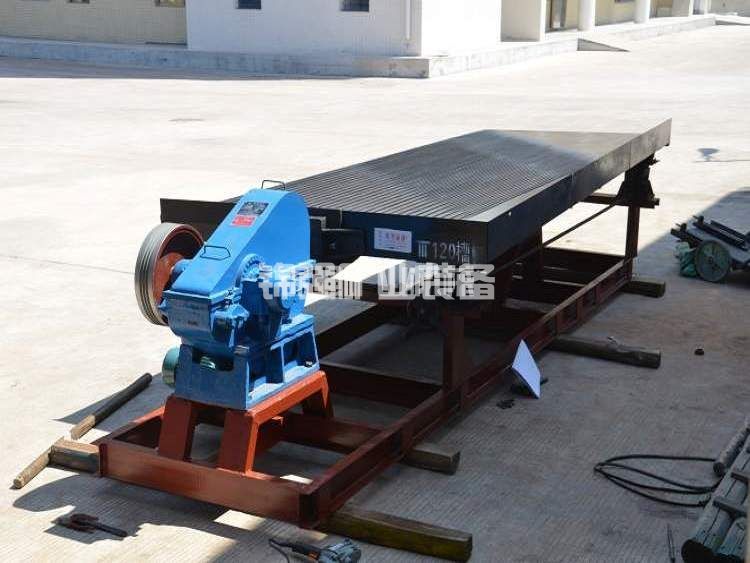

摇床精选方面，螺旋溜槽出来的粗精矿重矿物含量一般在百分之六十到八十五，还有提升空间。摇床就是干这个活的。摇床利用床面的往复不对称运动和横向水流冲刷，对矿物进行精细分选，有效脱除粗精矿中残留的石英、长石等轻矿物。

对于钛锆砂矿，摇床的给矿浓度控制在百分之二十到二十五。床面上的重矿物带清晰分条，用截取板截下来就是混合重砂精矿，重矿物总量可达到百分之八十五到九十二。

核心设备配置

一套典型的钛锆矿富集成套系统，核心设备配置大致如下。

给料与洗矿单元：原矿受料仓配摆式给矿机；滚筒筛直径两米左右，加水湿式筛分，筛除大于二毫米的粗尾矿。

脱泥与分级单元：螺旋分级机采用沉没式，矿浆浓度控制在百分之三十左右，脱除小于两百目的细尾矿；水力旋流器组用于更精细的脱泥控制。

螺旋溜槽单元：粗选配十六台，直径一千二百毫米、四到五圈；扫选配十二台。对于钛锆矿，螺旋溜槽的单台处理能力约十到十五吨每小时，是海量抛尾的主力设备。

摇床单元：六S型双层摇床，中砂刻槽床面，通常配六台左右。摇床处理螺旋粗精矿，产出最终混合重砂精矿。

作业参数控制

给矿浓度是重选段最重要的操作参数。螺旋溜槽最佳给矿浓度百分之二十五到三十五，摇床百分之二十到二十五。浓度过高，矿物分层效果差；浓度过低，重矿物沉降速度不足导致跑矿。

水量平衡方面，富集系统需建立严格的水平衡体系。摇床尾矿和脱泥溢流进入尾矿浓密机，溢流水通过回水泵打回洗矿段和重选段复用，系统回水利用率应在百分之八十五以上。

矿量稳定方面，螺旋溜槽给矿量波动超过正负百分之十五时，槽面的矿带位置会移动，影响截取效果。解决办法是在螺旋溜槽前设置大容积缓冲矿箱。

技术经济指标

海南文昌石英砂尾矿的试验数据显示了富集系统的典型指标：采用螺旋溜槽一粗一扫加摇床精选的流程，精矿产率百分之一点七一，氧化锆品位从百分之零点二三富集到百分之十二点九二，二氧化钛品位达到百分之二十三点一五，回收率分别达到百分之九十四点九三和百分之八十四点一三。

国外某滨海砂矿的全流程试验结果显示，采用“锆钛矿物重选预富集—钛铁矿与非磁性锆钛矿物磁选分离—锆钛矿物重选再富集—干式磁电选分离”的路线，最终分别获得了钛品位大于百分之五十二的钛铁矿精矿、钛品位大于百分之七十五的金红石精矿以及锆品位大于百分之六十三的锆英石精矿，钛锆回收率分别达到了百分之八十一和七十四。

这些数据说明，重选富集段能做到的是把极低品位的原矿富集到可供下游精选系统处理的水平。原矿氧化锆品位百分之零点二到三，经富集系统处理后，混合精矿中重矿物总量百分之八十五以上。

跟精选段的衔接

富集段产出的混合重砂精矿是稀矿浆，固体浓度百分之五到十五。这种物料不能直接进磁选和电选，需要先经过浓缩、脱水、干燥工序，含水率降到百分之零点五以下，温度升到八十到一百度，才能进入干式磁选和电选精选段。

山东某锆钛矿精选项目在重选之后设置了湿磁车间、烘干车间、干磁车间、电选车间等多个工序。浓缩脱水通常用耙式浓缩机把底流浓度提到百分之四十五到五十五，然后进盘式真空过滤机或陶瓷过滤机，最后进回转滚筒干燥机。这个衔接段的正确与否，直接决定精选段能不能正常运转。

钛锆矿富集成套系统是整个选冶线中单位处理成本最低的一段，也是决定下游工序能不能正常运转的基础。重选富集段的任务到混合重砂精矿为止，不涉及各矿物的互相分离。把富集段的浓度控制好、设备工况检查到位，后面的工序才能顺利运转。把原矿数据和产能需求发过来，我们可以帮你做针对性的富集系统配置方案。
