砂金矿摇床选金工艺介绍：从分选原理到操作要点的完整指南

摇床是砂金选矿中最重要的精选设备。跳汰机和溜槽完成了粗选和扫选的任务，产出的粗精矿中仍然含有大量伴生重矿物（磁铁矿、石榴石、锆石等），金的品位通常在100-500g/t。摇床的任务就是把这些粗精矿进一步提纯，将金品位提升到数千克每吨，为最终冶炼做好准备。

摇床选金的优势在于分选精度高、富集比大、能够清晰分离多种比重不同的矿物。但它的缺点是处理量小、操作要求高。用好摇床，关键在于理解分带原理、掌握参数调整方法、熟悉现场操作技巧。本文系统介绍砂金矿摇床选金的完整工艺。

一、 摇床选金的基本原理

摇床选金利用床面的往复运动和水流冲刷的联合作用，使不同比重的矿物颗粒在床面上沿对角线方向展开分带。

1.1 分选过程

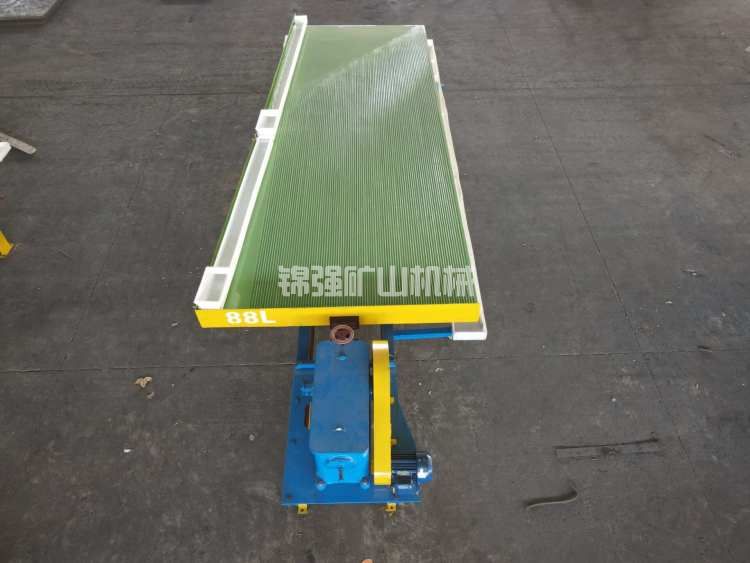

摇床是一个略微倾斜的矩形床面，床面上沿纵向布置有床条。床面在传动机构驱动下做不对称的往复运动——向前运动时速度慢，向后运动时速度快。同时，有横向水流从床面高侧（给矿侧）向低侧流动。

矿浆从床面一角给入后，颗粒在三个力的作用下运动：

重力：使颗粒有向下坡方向运动的趋势。比重大的颗粒压得紧，运动慢；比重小的颗粒浮在上面，运动快。

水流推力：横向水流将颗粒向低侧推动。比重小的颗粒容易被水冲走，运动距离长；比重大的颗粒不易被水推动，运动距离短。

床面摩擦力：床面的往复运动将颗粒向前推动。比重大的颗粒与床面接触紧密，被推送的距离长；比重小的颗粒悬浮在水中，被推送的距离短。

这三个力叠加的结果是：比重最大的金粒沿床面纵向运动最远、横向运动最短，聚集在床面的对角区域（精矿区）；比重最小的砂粒纵向运动短、横向运动远，聚集在床面低侧的尾矿区；中等比重的重矿物（磁铁矿、石榴石等）分布在两者之间的中矿区。

1.2 砂金在摇床上的行为特征

金的比重（15-19）远大于常见伴生重矿物（3-5），因此在摇床上金的行为非常典型：

• 金粒沿床面纵向运动到最远端

• 金粒在床面上的停留时间最长

• 金粒主要分布在床面精矿区的狭窄条带内

• 金粒的运动轨迹几乎不受横向水流影响

这些特征使得摇床能够将金与伴生重矿物清晰分离，这是其他重选设备难以做到的。

二、 摇床的类型与选型

2.1 主要类型

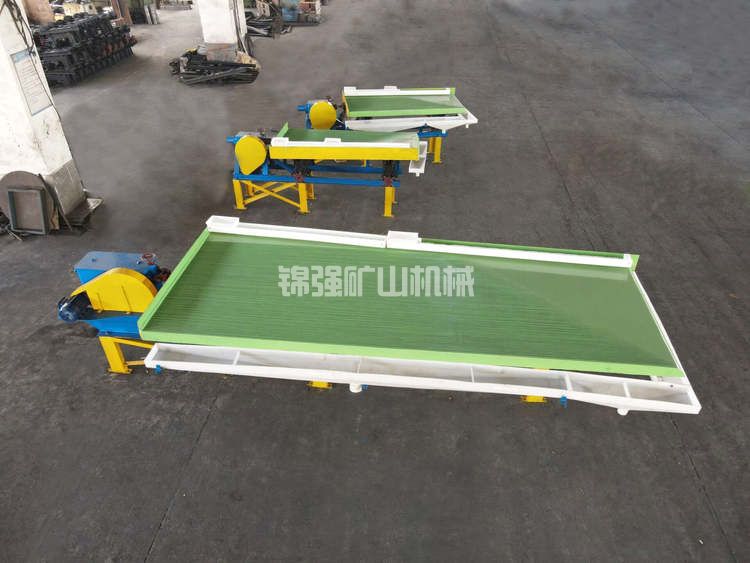

对于砂金矿的精选，6-S摇床是标准配置，成熟可靠、分带清晰、维护方便。

2.2 床面选择

选择依据是跳汰或溜槽粗精矿的粒度。如果粗精矿中含较多+0.5mm粗粒金，应选用粗砂床；如果粗精矿以-0.3mm为主，应选用细砂床。

三、 摇床的核心工艺参数

摇床的参数调整比溜槽和跳汰机更精细。以下六个参数必须协同配合。

3.1 冲程与冲次

冲程是床面往复运动的距离，冲次是每分钟的运动次数。冲程和冲次决定颗粒在床面上的运动速度和松散程度。

推荐范围：

调校原则：冲程和冲次共同决定了床面的“推送力”。粗粒需要大冲程、小冲次，细粒需要小冲程、大冲次。

冲程过大的表现：床面冲击感强、精矿带被推得过远、粗粒金跳出床面
冲程过小的表现：精矿排出不畅、精矿中混入中矿
冲次过快的表现：床面抖动剧烈、分带模糊
冲次过慢的表现：颗粒运动缓慢、处理量下降

判断方法：在床面精矿排出端观察。精矿能够连续、均匀地排出为正常；精矿排出间断说明冲程偏小或给矿量偏大；精矿冲出床面说明冲程过大。

3.2 床面横向倾角

横向倾角是指床面从给矿侧到对侧的下坡角度。它决定了横向水流的流速和颗粒向低侧运动的速度。

推荐范围：

• 粗粒选别：2.5-3.5度

• 中粒选别：2.0-3.0度

• 细粒选别：1.5-2.5度

• 微细粒选别：1.0-2.0度

调校原则：倾角越大，颗粒向低侧运动越快，精矿带越窄，精矿品位越高，但回收率可能下降。

倾角过大的表现：精矿带窄、尾矿中可见金粒
倾角过小的表现：精矿带宽、中矿与精矿分界模糊、精矿品位低

调校方法：从中间值开始（如2.5度），运行后观察精矿带。如果精矿带清晰、尾矿中无金粒，可略微增大倾角提高品位；如果尾矿中出现金粒，应减小倾角。

3.3 横向水量与洗涤水

横向水量包括两部分：冲洗水（从床面高侧均匀加入）和给矿水（随矿浆带入）。水量的大小直接影响分带位置和清晰度。

推荐范围：

• 冲洗水量：1.5-3.0吨/时

• 给矿浓度：20-30%

调校方法：从较少的水量开始，逐步增加。当看到床面上出现清晰的分带（精矿区暗色、中矿区灰色、尾矿区浅色）时，水量即为合适。

水量过小的表现：矿浆流动不畅、床面积砂、分带模糊
水量过大的表现：精矿带被冲散、金粒被冲入中矿区或尾矿区

洗涤水分布的要点：冲洗水应从床面高侧全长均匀加入，不能集中在某一点。可以用挡水板或分水槽实现均匀分布。

3.4 给矿浓度与给矿量

给矿浓度：20-30%是最佳区间。浓度过高，矿浆粘稠，颗粒难以下沉接触床面，分选效果差；浓度过低，处理量小，且水流冲刷力相对增强。

给矿量：单台6-S摇床的处理量在0.5-1.5吨/时之间。粗粒给矿取上限，细粒给矿取下限。

给矿过量的表现：床面积矿层厚、分带模糊、精矿中混入中矿、尾矿中可见金粒

给矿过量的处理：减小给矿量或增加摇床台数。用一台摇床处理超出能力的物料，会造成不可逆的金损失。

3.5 床面坡度（纵向倾角）

纵向倾角是指床面从传动端到精矿排出端的下坡角度。砂金摇床通常纵向倾角很小，甚至为0。

推荐范围：0-0.5度

作用：纵向倾角影响精矿排出的速度。砂金比重很大，通常不需要纵向倾角，依靠床面的往复运动就能将精矿推至排出端。如果精矿排出不畅，可略微增加纵向倾角至0.3-0.5度。

3.6 床条配置

床条的高度、间距和排列方式直接影响分选效果。

粗砂床：床条高度8-12mm，间距15-25mm，从给矿端到精矿端逐渐降低

细砂床：床条高度5-8mm，间距10-15mm

矿泥床：床条高度3-5mm，间距8-12mm

磨损检查：床条磨损后高度降低，分选效果会明显下降。当床条高度磨损超过50%时，应及时更换床面或修复床条。

四、 摇床的操作技巧

4.1 开机与停机顺序

开机顺序：

1. 先开启冲洗水（横向水）

2. 启动摇床传动机构

3. 待床面稳定运行后，开始给矿

4. 缓慢增加给矿量至正常值

停机顺序：

1. 先停止给矿

2. 继续给水3-5分钟，冲洗床面

3. 待床面矿物基本排空后，关闭冲洗水

4. 关闭摇床传动机构

禁忌：不得在未给水的情况下运行摇床，这会加速床面磨损；不得在停机前不冲洗床面，残留在床面的矿浆会板结。

4.2 分带的观察与判断

床面上形成的分带是判断摇床运行状态的重要依据。从给矿端到精矿端，床面上会形成以下几个区带：

精矿区（最靠近传动端）：暗色或黑色，主要是金的富集区。精矿带应呈狭窄条带，宽度约5-15cm。精矿带过宽说明分选效果差，过窄说明倾角过大可能损失金。

中矿区（中间区域）：灰色或黄褐色，主要是磁铁矿、石榴石等重矿物。中矿带应清晰可辨，宽度约20-50cm。

尾矿区（最靠近低侧）：浅色或白色，主要是石英、长石等轻矿物。尾矿带应无明显暗色矿物。

理想状态：三个区带界限清晰，精矿带窄而稳定，中矿带均匀连续，尾矿带干净。

4.3 精矿、中矿、尾矿的收集

摇床产出三个产品，应根据质量要求分别收集：

• 精矿：直接收集，进入最终冶炼或进一步提纯

• 中矿：返回摇床再选，或进入专门的中矿摇床处理

• 尾矿：丢弃（或进入扫选流程）

收集方法：在床面排出端设置可调节的分矿板，将不同产品分隔到不同的接料槽。分矿板的位置应根据分带情况实时微调。

五、 摇床选金的常见问题与调整

Q1：精矿品位低（含砂多）

症状：精矿颜色浅、砂石比例大
可能原因：横向水量过小，冲洗不充分；给矿量过大，床面积矿层过厚；倾角过小，精矿带过宽
排除方法：加大冲洗水量；减小给矿量；增大横向倾角

Q2：尾矿中可见金粒

症状：尾矿带中暗色矿物多，淘洗可见金
可能原因：横向水量过大，金被冲入尾矿；倾角过大，金向低侧运动过快；冲程或冲次不当
排除方法：减小冲洗水量；减小横向倾角；调整冲程、冲次

Q3：床面分带模糊

症状：精矿带、中矿带、尾矿带界限不清，无明显区分
可能原因：给矿浓度过高（矿浆粘稠）；床条磨损严重；给矿量过大
排除方法：降低给矿浓度；更换床面或修复床条；减小给矿量

Q4：精矿带间断、排出不畅

症状：精矿不是连续排出，而是间歇性涌出
可能原因：冲程偏小；给矿浓度过高；精矿排放口堵塞
排除方法：增大冲程；降低给矿浓度；清理排放口

Q5：粗粒金跳出床面

症状：在床面精矿端外可看到粗粒金
可能原因：冲程过大
排除方法：减小冲程；在精矿端加设挡板

六、 多段摇床流程配置

对于处理量较大的砂金矿山，单台摇床往往不够，需要多段配置。

6.1 粗选-精选流程

第一段（粗选）：处理跳汰机产出的粗精矿，产出粗精矿、中矿和尾矿
第二段（精选）：处理粗选粗精矿，产出高品位金精矿和中矿
中矿处理：各段中矿合并后返回粗选或专门的中矿摇床处理

这种配置可以获得更高的精矿品位和回收率。

6.2 分级入选

如果粗精矿的粒度范围很宽（如从0.1mm到2mm），建议分级后分别处理：

• +0.5mm：进入粗砂床

• -0.5mm：进入细砂床

分级可以用细筛或水力旋流器实现。分级入选后，各粒级都能在最优参数下分选，总体回收率可提高5-10个百分点。

七、 摇床的维护与保养

日常维护：

• 每班检查床面磨损情况，特别是床条高度

• 检查传动机构的润滑，每班加注润滑油

• 检查偏心轴和连接杆，有无松动或异响

• 清理接料槽，防止堵塞

定期维护：

• 每月紧固一次地脚螺栓和连接螺栓

• 每季度更换传动机构的润滑油

• 每半年检查一次床面，磨损严重时更换

• 每年对传动机构进行一次全面检修

床面更换周期：根据处理量和矿石性质，粗砂床的寿命一般在6-12个月，细砂床12-24个月。当床条高度磨损超过50%或分选效果明显下降时，应更换床面。

八、 写在最后

摇床选金是砂金精选的最优方案。它的优势在于能将金与伴生重矿物精准分离，产出高品位金精矿。但用好摇床需要操作者具备一定的经验——能看懂床面上的分带，能判断参数是否合适，能根据矿石变化及时调整。

三个核心要点：

第一，分带是摇床的“仪表盘”。学会观察精矿带、中矿带、尾矿带的宽度、颜色和界限，就能判断摇床是否在最佳状态。

第二，参数调整要“少调多次”。每次只调一个参数，观察效果后再调下一个，不要多个参数同时变动。

第三，分级入选是提升效果的有效手段。当粗精矿粒度范围较宽时，分级后分别用不同床型处理，回收率和精矿品位都能提升。

对于砂金矿选厂，摇床虽然不是处理量最大的设备，但它是决定最终产品质量和回收率的关键环节。把摇床调好了，前面跳汰机和溜槽的努力才不会白费。
