金红石锆英砂矿分离工艺方案：把“孪生矿物”彻底分家

先说三个重点

• 金红石和锆英石的比重仅差0.4，重选无法将两者分离，必须依靠磁选、电选或浮选等工艺手段

• 工业上最成熟、应用最广的分离方案是“重选预富集+磁选除杂+静电分离”联合流程，全程干法作业，环保压力小

• 方案设计的核心是在回收率和精矿品位之间找到平衡点，过度追求高品位会导致回收率大幅下降

金红石（TiO₂）和锆英石（ZrO₂·SiO₂）是一对“孪生矿物”。它们经常共生在同一砂矿中，比重接近（金红石4.2，锆英石4.6），都是非磁性矿物，外观颜色也相近。

这对“孪生兄弟”让不少选矿工程师头疼。你重选富集的时候，它们俩一块儿跑进精矿里；你磁选除杂的时候，它俩都留在非磁性产品里。要把它们彻底分开，需要一套专门的金红石锆英砂矿分离工艺方案。

为什么这两种矿物这么难分离

金红石和锆英石的分离难度，源于它们物理性质的高度相似。

从表格可以看出，唯一有显著差异的物理性质是导电性。金红石属于半导体，在高压电场中能导电；锆英石是绝缘体，基本不导电。

这就是静电分离（电选）能成为金红石锆英石分离核心手段的根本原因。金红石锆英砂矿分离工艺方案的主线，就是围绕“导电性差异”做文章。

分离工艺的主流路线

工业上处理金红石锆英石混合精矿，主流的分离工艺路线是“干燥—磁选除杂—静电分离”三段式。

第一阶段：脱水干燥

混合精矿从重选车间来，含水率12-20%。静电分离要求入料含水率低于1%，所以干燥是必须的前置工序。

浓缩机先把矿浆浓度提到45-55%，然后进过滤机或脱水筛降到含水率10-15%，最后进转筒干燥机烘干到1%以下。干燥温度控制在120-140℃，温度过高金红石表面会氧化变色，影响导电性能。

出干燥机的物料温度较高（约80-100℃），需要经过冷却筒降温到40-50℃再进入后续设备。冷却不彻底有两个后果——高温物料会缩短永磁磁选机的使用寿命，进静电分选机时高温影响导电性，分选效果不稳定。

第二阶段：磁选除杂

干燥冷却后的物料中，除了金红石和锆英石，通常还含有磁铁矿、钛铁矿、独居石等杂质。这些杂质如果不提前去除，会干扰静电分离的效果——磁性矿物在电场中的行为不可预测，会扰乱分选带。

弱磁选（场强0.2-0.35T）先把磁铁矿和粗粒钛铁矿吸走。强磁选（场强1.0-1.4T）再把独居石、石榴石和细粒钛铁矿分离出去。

磁选做得好，进入静电分离的物料就是“金红石+锆英石”的纯净二元混合物，两者合计含量能达到90-95%。磁选做不好，静电分离的分选带上会出现第三个、第四个产品带，操作工根本无法判断该截取哪一段。

第三阶段：静电分离

磁选后的非磁性产品进入高压静电分选机。这是分离工艺的核心环节，也是技术含量最高的环节。

静电分选机由一个接地旋转滚筒和一组高压电极组成。物料落在滚筒上随筒转动，进入高压电场区域。金红石（半导体）在电晕电场中充电后迅速释放电荷，被静电电极吸附后脱离滚筒落入导体产品槽。锆英石（绝缘体）充电后无法释放电荷，被吸附在滚筒表面随筒转入后方，落入非导体产品槽。

静电分离段的标准配置为三段作业——粗选、精选和扫选。

粗选段（电压18-22kV，滚筒转速160-180转/分钟）以回收率为首要目标，产出初级金红石产品（TiO₂含量75-85%）和初级锆英石产品（ZrO₂含量50-60%）。粗选的目的不是直接拿合格精矿，而是把大部分金红石从锆英石中“拽”出来。

精选段（电压20-24kV，滚筒转速120-140转/分钟）对粗选产出的初级金红石产品做二次分选，电压升高、转速降低，分选更充分。精选段产出的金红石精矿TiO₂含量能达到90-93%，可作为最终产品。精选的尾矿（含金红石和锆英石的混合物）返回粗选段再处理。

扫选段（电压22-25kV，滚筒转速160-200转/分钟）处理粗选和精选的尾矿，回收夹带的金红石。扫选精矿（TiO₂含量50-70%）返回粗选段，扫选尾矿（以锆英石为主）进入锆英石精矿产品，不会对锆英石品位造成明显影响。

三段作业各自承担不同任务，相互配合完成最终分离。

备选方案：浮选分离

在静电分离技术尚未成熟的早期，浮选是金红石锆英石分离的主要手段。即使在今天，某些特定情况下浮选仍有其应用价值。

浮选分离的原理是利用药剂在金红石和锆英石表面产生不同的润湿性。常用捕收剂有脂肪酸类、胺类和膦酸类，调整剂包括pH调节剂和抑制剂。

浮选的优势在于分离精度高，金红石精矿TiO₂含量能达到94-95%，比电选略高。对细粒级（-0.04mm）的回收效果优于静电分离，适合处理细粒嵌布的矿石。

浮选的劣势也很突出：需要用药剂，尾水处理成本高；流程长，设备投资大（浮选机+药剂搅拌+浓缩过滤）；操作复杂，pH值和药剂制度控制要求高。

对比来看，静电分离的吨矿加工成本约90-140元，浮选约150-220元。静电分离无废水排放，浮选有大量含药尾水需要处理。静电分离的TiO₂回收率约80-88%，浮选约85-92%（略高）。静电分离对入料粒度要求严格（0.08-0.3mm最佳），浮选对粒度适应范围更宽。

我的建议：绝大多数海滨砂矿项目，静电分离已经足够满足要求。只有以下情况才需要考虑浮选：金红石嵌布粒度极细（大量分布在-0.04mm）；静电分离效果不佳（矿石表面污染严重，导电性差）；对金红石精矿品位有极高要求（TiO₂≥95%用于特殊应用）。

方案设计的核心参数

入料条件

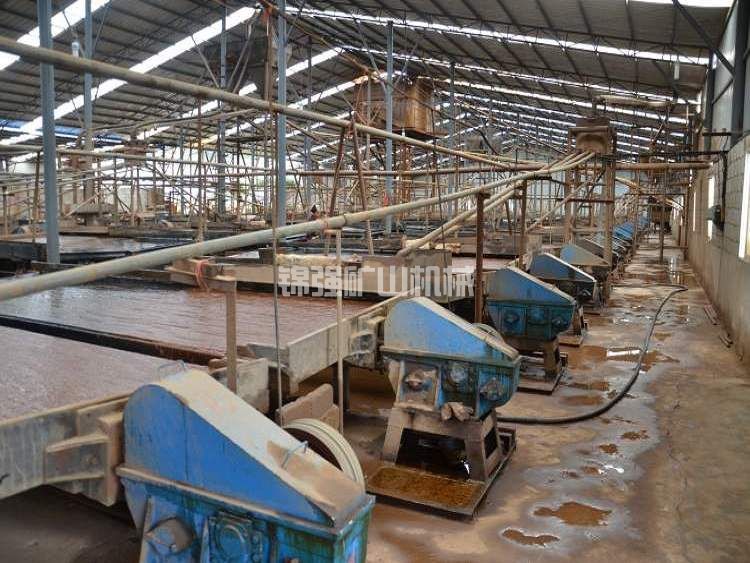

入料为摇床产出的混合重矿物精矿，金红石+锆英石合计含量≥75%，水分≤1%（入静电分离前），粒度集中在0.08-0.3mm（-0.044mm含量＜10%），Fe₂O₃含量≤0.5%（磁选后）。

产品指标

金红石精矿TiO₂≥90%，回收率≥80%（入静电分离计），ZrO₂≤3%。锆英石精矿ZrO₂≥65%，回收率≥85%（入静电分离计），TiO₂≤2%。

操作参数

磁选段：弱磁0.2-0.35T，强磁1.0-1.4T。干燥段：温度120-140℃，出料含水率≤1%，出料温度≤50℃。静电分离段：电压粗选18-22kV、精选20-24kV、扫选22-25kV；滚筒转速粗选160-180r/min、精选120-140r/min、扫选160-200r/min。

影响分离效果的关键因素

入料的粒度分布是最重要的影响因素。静电分离的最佳粒度范围是0.08-0.3mm。入料中-0.044mm细粒含量超过10%时，分选效果明显下降——细粒金红石的导电性不稳定，容易混入锆英石产品。解决办法是在入静电分离前增加分级设备，将-0.044mm细粒分离出来单独处理（可以考虑浮选）。

入料的表面状态同样需要重视。金红石颗粒表面如果有铁质薄膜或粘土残留，导电性会发生变化，在电场中的行为偏离理论值。残积型矿石来源的入料尤其容易出现这个问题。加强前端的洗矿和擦洗作业是根本解决办法。如果已经出现表面污染，可以在干燥前增加一道酸洗工序，但成本较高。

环境湿度对静电分离的影响不容忽视。空气湿度超过70%时，锆英石表面会形成极薄的潮气膜，使其表现出弱导电性，与金红石的导电差异缩小，分选精度下降。在南方梅雨季节，这个问题尤其突出。解决办法是在静电分选机所在车间安装除湿系统，将环境湿度控制在50%以下。

不同流程方案的适用性对比

方案A：全静电分离流程

流程为干燥→弱磁选→强磁选→三段静电分离。适用对象是物料表面洁净、粒度均匀的海滨砂矿。优点是投资相对较低、无废水排放、操作简单。金红石精矿TiO₂ 90-93%，回收率82-88%。

方案B：浮选+静电联合流程

流程为干燥→弱磁选→强磁选→浮选粗选→浮选精选→浮选尾矿静电扫选。适用对象是细粒级含量高或表面污染的难选矿石。优点是分离精度高，对细粒适应性强。缺点是投资高、有药剂成本和废水处理，金红石精矿TiO₂ 93-95%，回收率88-92%。

方案C：焙烧预处理+静电分离流程

流程为干燥→焙烧（600-700℃）→冷却→磁选→静电分离。适用对象是表面有机物污染或铁质薄膜严重的矿石。优点是焙烧能彻底清除表面污染物，恢复金红石的天然导电性。缺点是能耗高，设备投资大。金红石精矿TiO₂ 91-94%，回收率85-90%。

投资和经济效益

以年处理混合精矿1万吨（入静电分离前）的规模测算，完整的分离工艺方案（干燥+磁选+三段静电分离）设备投资约300-450万元。土建和安装约150-200万元。总投资约450-650万元。

吨矿加工成本约100-150元。按入料含金红石35%、锆英石55%测算，年产金红石精矿约2800吨（90%品位），锆英石精矿约4600吨（65%品位）。年产值约8000万-1亿元。投资回收期通常6-12个月。

这套方案适合你吗

如果你的物料是重选产出的金红石锆英石混合精矿，两者合计含量在75%以上，这套主流分离方案就是适用的。选择静电分离还是浮选，主要看物料的粒度和表面状态，以及市场对精矿品位的要求。

把你的混合精矿样品寄过来。先做工艺矿物学分析确认金红石和锆英石的嵌布关系和表面状态，再用电选试验确定最佳操作参数。试验数据出来，工艺流程和报价一起出，做到心中有数再决策。
