核心工艺厂：钨矿选冶一体化综合解决方案

核心结论速览

核心工艺厂是钨矿资源开发的中枢环节，承担着将原矿转化为可销售精矿或进一步加工产品的全部任务，其技术水平直接决定了资源利用率和项目经济效益

现代钨矿核心工艺厂已从单一的重选车间发展为集重选、磁选、浮选、脱水、环保、自动化于一体的综合系统，能够处理黑白钨混合矿、复杂共生矿、低品位矿等多种类型

核心工艺厂的设计遵循“三段一闭路破碎、阶段磨矿阶段选别、多工艺联合、细泥深度回收、尾矿综合利用”的技术路线，综合回收率可达75%-88%

核心工艺厂的建设和运营涉及工艺设计、设备选型、土建安装、自动化集成、环保配套等多个专业领域，需要一体化的工程解决方案

投资规模方面，日处理500吨的钨矿核心工艺厂，主设备投资约500-800万元，土建及安装200-400万元，总投资700-1200万元，投资回收期一般为6-18个月

一、核心工艺厂的定义与功能定位

钨矿核心工艺厂是指将原矿经过一系列物理和化学处理，提取出合格钨精矿或进一步生产中间产品的工业设施。它是钨矿开发项目的核心资产，也是决定项目成败的关键环节。

核心工艺厂的功能涵盖从原矿进厂到产品出厂的全过程。原矿接收与储存功能包括原矿堆场、受料仓、粗碎站等设施，负责接收矿山来矿并缓冲库存。破碎筛分功能通过多级破碎和筛分，将最大粒度可达500mm的原矿破碎至10mm以下，满足磨矿设备对给矿粒度的要求。磨矿分级功能利用球磨机、棒磨机与分级设备配合，将矿石磨至有用矿物与脉石解离的细度。选别富集功能是整个工艺厂的心脏，通过重选、磁选、浮选等方法的组合，将钨矿物从大量脉石中分离富集。脱水干燥功能对精矿产品进行浓缩、过滤、干燥，脱除水分至符合运输和冶炼要求。尾矿处理与环保功能对选矿尾矿进行浓缩、输送和处置，对废水进行处理和循环利用，确保符合环保法规。辅助设施功能包括供电、供水、压缩空气、药剂制备、维修车间、化验室等，保障工艺厂的正常运行。

核心工艺厂的设计能力通常用日处理原矿吨数表示，常见规模从100吨/日的小型厂到2000吨/日以上的大型厂。设计规模的选择取决于矿山储量、年开采能力、投资预算、市场预期等综合因素。

钨矿核心工艺厂的类型按工艺路线可分为三类。重选工艺厂以跳汰机、摇床、螺旋溜槽等重选设备为核心，适用于黑钨矿为主、嵌布粒度较粗的矿石，具有流程简单、成本低、无药剂污染的优点。重-磁-浮联合工艺厂在重选基础上增加磁选和浮选，适用于黑白钨混合矿、复杂共生矿，综合回收率高但流程复杂、投资大。选冶联合工艺厂将选矿与冶炼相结合，直接生产仲钨酸铵或氧化钨等中间产品，适用于大型一体化项目，附加值高但技术难度大。

二、核心工艺厂的标准工艺流程

以下以日处理500吨的黑白钨混合矿为例，描述现代钨矿核心工艺厂的标准工艺流程。

原矿堆场与粗碎

矿山来矿最大粒度300-500mm，运至原矿堆场后由装载机送入受料仓。受料仓下设重型板式给料机或振动给料机，将矿石均匀送入颚式破碎机进行粗碎。粗碎产品粒度小于100mm，由皮带输送机送至中碎缓冲仓。

中细碎与筛分

中碎采用标准圆锥破碎机，将物料破碎至小于40mm。中碎产品进入振动筛进行筛分，筛孔通常为10mm或12mm。筛上物料（+10mm）返回细碎圆锥破碎机再次破碎，筛下物料（-10mm）进入粉矿仓。这一“三段一闭路”破碎流程可将破碎产品粒度稳定控制在10mm以下。

磨矿与分级

粉矿仓下的物料经皮带输送机送入棒磨机进行第一段磨矿。棒磨机采用钢棒作为磨矿介质，磨矿细度控制在D80=0.5mm左右。磨矿产品经螺旋分级机或水力旋流器分级，粗粒部分（+0.5mm）返回棒磨机再磨，细粒部分（-0.5mm）进入下一作业。

对于采用阶段磨矿阶段选别的工艺厂，第一段分级后的合格粒级直接进入第一段重选，而不是全部进入二段磨矿。第一段重选的尾矿（仍含连生体）进入第二段磨矿（球磨机），磨至D80=0.2mm后再次分级和重选。

重选粗选

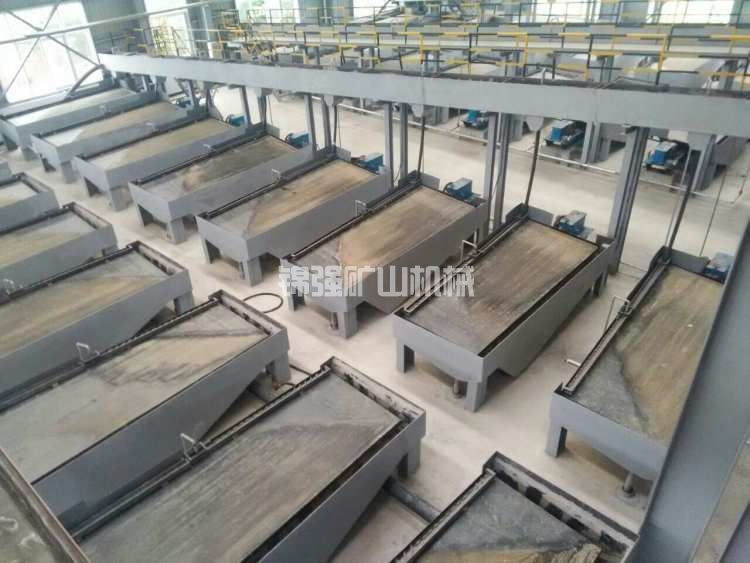

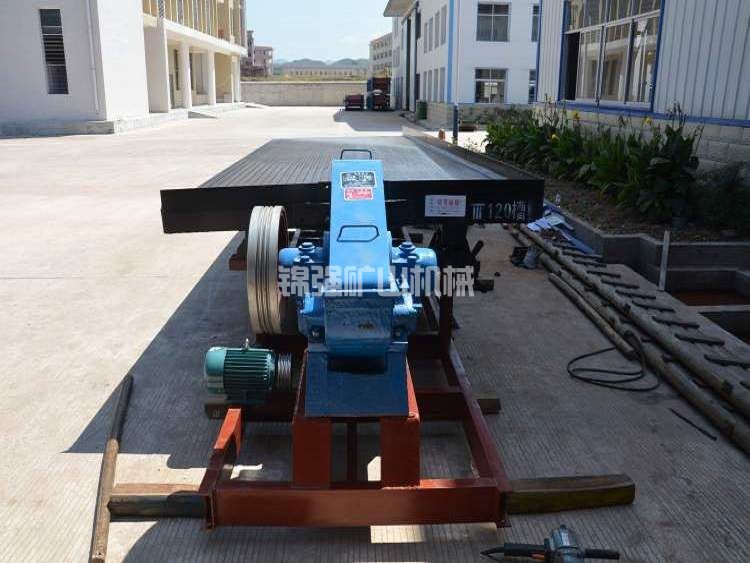

重选粗选的任务是快速抛除大量尾矿。根据粒度不同，采用不同的重选设备。粗粒级（0.5-5mm）采用跳汰机，中粒级（0.2-0.5mm）采用螺旋选矿机，细粒级（0.02-0.2mm）采用摇床。粗选段丢弃的尾矿占总尾矿量的70%-80%，钨金属损失控制在15%以内。粗选段产出的粗精矿品位一般为5%-15% WO₃。

重选精选与多工艺联合

粗精矿集中后进入精选段。对于黑钨矿为主的粗精矿，采用摇床精选和强磁选提纯，获得品位65%以上的黑钨精矿。对于白钨矿为主的粗精矿，采用浮选工艺获得白钨精矿。对于黑白钨混合粗精矿，先经强磁选分离黑钨矿，非磁性产品再经浮选回收白钨矿。

细泥回收

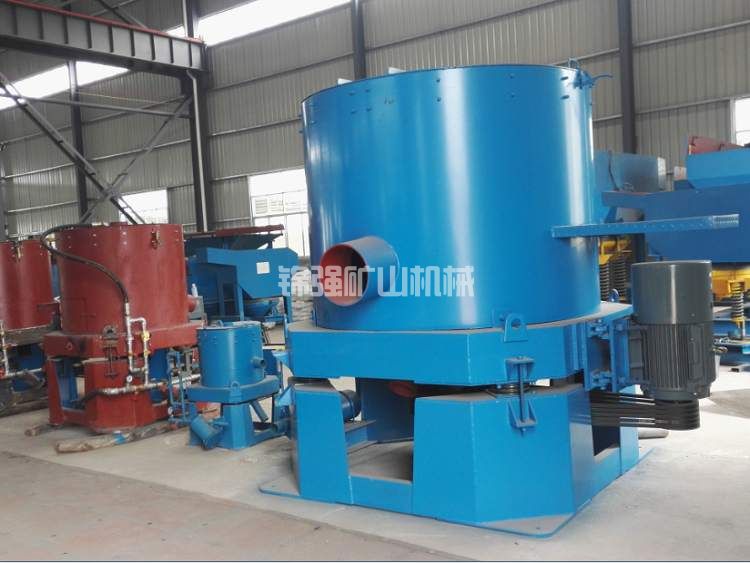

磨矿和分级过程中产生的-0.037mm细泥，进入细泥回收系统。细泥回收的核心设备是离心选矿机和高梯度磁选机。采用“离心机粗选—高梯度磁选精选”或“高梯度磁选粗选—摇床精选”的联合流程，细泥段的回收率可达50%-70%。

精矿脱水

各段选别产出的精矿合并后进入浓缩机，将矿浆浓度从10%-20%浓缩至40%-50%。浓缩机底流进入过滤机（真空过滤机或陶瓷过滤机）脱水，滤饼水分降至8%-10%，达到运输要求。过滤后的精矿经烘干机干燥（可选）后包装入库。

尾矿处理与回水利用

选矿尾矿（浓度10%-20%）泵送至尾矿浓缩机，浓缩至40%-60%后自流或泵送至尾矿库堆存。浓缩机溢流水（澄清）返回选厂作为生产用水循环使用，回水利用率可达60%-80%。尾矿库澄清水同样可返回选厂使用。

自动控制系统

现代核心工艺厂配置DCS或PLC集中控制系统，在全厂关键位置安装浓度计、流量计、液位计、pH计、粒度分析仪等在线检测仪表。操作人员在中央控制室即可监控全厂运行状态，并远程调节关键工艺参数。

三、核心工艺厂主要设备配置

以下以日处理500吨规模为标准，列出核心工艺厂的主要设备配置清单。实际配置需根据矿石性质、工艺流程、厂区条件等因素调整。

破碎筛分模块

设备包括：颚式破碎机1台（PE600×900，给矿粒度≤500mm，排矿口60-100mm）；标准圆锥破碎机1台（PYB1200，给矿粒度≤150mm，排矿口15-30mm）；短头圆锥破碎机1台（PYD1200，给矿粒度≤60mm，排矿口5-12mm）；振动筛1台（2YK1860，筛孔10mm/25mm）；电磁除铁器1台（安装在细碎前皮带机上）。该模块总功率约250kW，设备投资约80-120万元。

磨矿分级模块

设备包括：棒磨机1台（型号MBY2740，筒体直径2.7m，长度4.0m，功率400kW）；球磨机1台（型号MQY2736，筒体直径2.7m，长度3.6m，功率400kW）；水力旋流器组2组（每组2-4台，直径150-250mm）；高频振动筛2台（筛孔0.2mm和0.5mm，功率3kW/台）。该模块总功率约820kW，设备投资约150-200万元。

重选粗选模块

设备包括：跳汰机4台（JT2-2或LTA1010/2，处理能力4-8吨/小时）；螺旋选矿机8-12台（5LL-1200，5圈）；摇床12-16台（6-S，床面尺寸4500×1850mm）。该模块总功率约50kW（主要为摇床电机），设备投资约80-120万元。

重选精选与多工艺联合模块

设备包括：摇床6-8台（用于粗精矿再选）；强磁选机1-2台（SLon-1500或同类，磁场强度15000-18000高斯）；浮选机12-20槽（XCF/KYF-4或XCF/KYF-8，用于白钨浮选和硫化矿浮选）；离心选矿机2-4台（用于细泥回收）。该模块总功率约200-300kW，设备投资约150-250万元。

脱水与尾矿模块

设备包括：精矿浓缩机1台（NZ-9，直径9m）；尾矿浓缩机1台（NZ-15或NZ-20，直径15-20m）；真空过滤机或陶瓷过滤机1-2台（过滤面积10-20平方米）；渣浆泵8-12台（各作业输送用）。该模块总功率约100kW，设备投资约80-120万元。

辅助与检测模块

设备包括：自动加药系统1套（8-12个添加点）；PLC/DCS控制系统1套（含工控机、操作台、现场仪表）；在线浓度计4-6台、电磁流量计4-6台、液位计6-8台、pH计2-3台；化验室设备1套（XRF分析仪、天平、烘箱等）。该模块总功率约20kW，设备投资约60-100万元。

以上配置的总设备投资约600-900万元，土建及安装约200-400万元，总投资800-1300万元。实际数值因设备品牌、自动化水平、厂区条件等因素会有较大差异。

四、核心工艺厂的设计原则

工艺与矿石性质匹配

核心工艺厂的设计必须以详细的工艺矿物学研究为基础。不同矿区的钨矿石在品位、嵌布粒度、矿物组成、伴生元素、氧化程度等方面差异显著，必须在实验室试验和半工业试验验证后才能确定工艺流程。脱离矿石性质的“复制粘贴”式设计是工艺厂失败的最主要原因。

“能收早收、能丢早丢”

这一原则贯穿工艺厂设计的全过程。在破碎段之后设置预选抛废，丢弃废石、降低磨矿负荷。在磨矿段采用阶段磨矿阶段选别，已解离的矿物及时回收，避免过磨。在选别段粗选优先保证回收率、精选优先保证品位。在尾矿段对细泥和尾矿中的有价组分进行深度回收。

多工艺联合与优势互补

现代钨矿核心工艺厂几乎不可能是单一重选流程。重选、磁选、浮选各有其优势粒度区间和适用矿物类型。设计的核心不是选择哪种方法，而是如何将多种方法有机组合，使各方法的优势得到发挥、劣势得到弥补。

适度冗余与可扩展性

核心工艺厂的设计应考虑设备检修和故障时的生产能力保障。关键设备（如破碎机、磨矿机、渣浆泵）应配置备用或留有足够的生产能力余量。同时，应考虑未来扩产或工艺调整的可能性，在厂房布置和基础设计时预留空间和接口。

环保与节能

核心工艺厂的设计应满足环保法规要求。破碎筛分系统配置除尘设施，选别系统实现废水循环利用，尾矿系统配置防渗和回水设施。节能方面，优先选用高效电机、配置变频器、优化水力输送参数、提高回水利用率。

自动化与少人化

现代核心工艺厂应配置一定水平的自动化控制系统，减少操作人员数量、降低劳动强度、提升运行稳定性。自动化水平应与选厂规模和投资预算匹配，小型选厂可从基础仪表和简单连锁控制开始，逐步提升。

五、核心工艺厂的投资与经济性

投资构成

核心工艺厂的投资主要包括以下部分。工艺设备购置费约占总投资的50%-60%，包括破碎、磨矿、选别、脱水、输送等主辅设备。土建工程费约占总投资的20%-30%，包括厂房、料仓、设备基础、办公及辅助用房等。安装工程费约占总投资的8%-12%，包括设备安装、管道敷设、电缆桥架等。设计及监理费约占总投资的3%-5%。预备费约占总投资的8%-10%，用于应对不可预见费用。

不同规模的投资参考

日处理200吨的小型工艺厂，总投资约300-500万元，其中设备200-300万元，土建100-200万元。日处理500吨的中型工艺厂，总投资约800-1300万元，其中设备600-900万元，土建200-400万元。日处理1000吨的大型工艺厂，总投资约1500-2500万元，其中设备1000-1700万元，土建400-800万元。

单位处理能力的投资强度

规模越大，单位处理能力的投资越低。日处理200吨的单位投资约1.5-2.5万元/吨；日处理500吨的单位投资约1.6-2.6万元/吨；日处理1000吨的单位投资约1.5-2.5万元/吨。单位投资的差异主要取决于矿石性质（复杂矿石需要更复杂的流程和设备）和自动化水平。

运行成本构成

核心工艺厂的吨矿运行成本主要包括：电费约占30%-40%（破碎磨矿是电耗大户）；钢球及衬板消耗约占15%-20%；药剂费约占10%-20%（浮选工艺厂显著高于重选工艺厂）；人工工资约占15%-20%；维护修理费约占8%-12%；管理及其他费用约占5%-10%。

经济效益分析

以日处理500吨、原矿品位0.5% WO₃、综合回收率78%、年产钨精矿（65%）约900吨、钨精矿价格12万元/吨计算，年产值约1.08亿元。吨矿综合运行成本约80-120元，年运行成本约1200-1800万元。年毛利润约9000-9600万元。投资回收期通常为6-18个月。

六、建设与运营要点

工艺流程设计阶段

工艺流程设计是核心工艺厂建设的起点。这一阶段需要完成以下工作：矿石取样和工艺矿物学研究；实验室可选性试验；半工业或工业试验（对于大型或复杂项目）；工艺流程方案设计和多方案比较；主要设备选型和计算；工艺流程图和工艺布置图绘制。

设备选型与采购

设备选型应遵循“可靠第一、性能优先”的原则。对于关键设备（如破碎机、磨机、磁选机），应优先选择市场口碑好、售后服务完善的成熟品牌。对于非标设备，应选择有同类项目业绩的制造商。采购环节应制定详细的技术规范书，明确设备性能参数、材质要求、供货范围、质保期限、售后服务等。

土建与安装

土建施工应严格按照设计图纸进行，重点关注设备基础的标高、水平度、预留孔洞位置等关键尺寸。安装工程应遵循“先主机后辅机、先下后上”的顺序，确保设备安装精度和管道连接的密封性。安装完成后进行单机试车和联动试车，验证设备性能和流程通畅度。

生产调试

生产调试是工艺厂从建设转入生产的关键阶段。调试工作包括：清水试车（验证设备运转和水力输送）；带料试车（逐步增加负荷，调整工艺参数）；满负荷试运行（连续72小时或更长时间稳定运行）；工艺优化（根据试运行数据调整参数至最优）；操作人员培训（理论培训+现场实操+考核上岗）。

运营管理

工艺厂投入正常运行后，运营管理的要点包括：建立原料管理制度（矿石入厂检斤、取样、化验、堆存）；建立生产调度制度（班前会、交班记录、生产报表、指标分析）；建立设备维护制度（日常点检、定期保养、计划检修、备件管理）；建立质量管理体系（过程控制、产品检验、质量追溯）；建立安全环保管理体系（安全操作规程、应急预案、环境监测）。
