核心结论速览
锆英砂处理方法分为准备作业、重选富集、磁电分离和深度提纯四大阶段，每阶段对应不同的处理目标和设备配置。
重选是锆英砂处理的核心手段，利用锆英石与石英的比重差实现大规模抛尾，可去除80%以上的脉石。
磁选和电选承担伴生矿物的分离任务，钛铁矿通过磁选分离，金红石通过电选分离，最终获得单一锆英石精矿。
不同产地的锆英砂矿物组合差异显著，处理方法需根据具体矿石性质进行针对性设计。
物理处理方法与化学提纯方法的组合应用，可满足从陶瓷级到化工级不同档次产品的需求。
锆英砂是指以锆英石为主要有用矿物的天然砂矿或经初步加工后的重矿物产品。锆英砂的处理对象通常为海滨砂矿或内陆冲积砂矿，原矿中锆英石含量多在1%-5%之间，伴生矿物包括钛铁矿、金红石、独居石、磷钇矿、石榴石以及大量石英脉石。处理的目标是将低品位的原矿加工为符合工业标准的锆英石精矿，ZrO2含量一般要求达到65%以上。
锆英砂处理方法的总体思路遵循“先抛尾后分离、先粗选后精选”的逐级富集原则。这一思路的物理依据是伴生矿物与锆英石在密度、磁性和导电性三个维度上存在递进式的差异梯度。密度差异最大（锆英石与石英之间），适合最先利用以实现大规模抛尾。磁性差异次之，用于分离钛铁矿。导电性差异再次之，用于最终分离金红石。按差异从大到小的顺序安排处理工序，每一段为下一段创造更好的给料条件，是锆英砂处理最基本的设计逻辑。
锆英砂处理方法的工艺路线并非一成不变。对于以锆英石和石英为主要成分的简单矿型，采用重选加弱磁选的短流程即可获得合格精矿。对于含有金红石、独居石等多种伴生矿物的复杂矿型，则需要重选、磁选、电选全流程组合，甚至辅以浮选或化学处理。处理方法的选择须以详细的矿石性质分析为基础。
准备作业是锆英砂处理的第一步，其质量直接决定后续各段分选效果的上限。

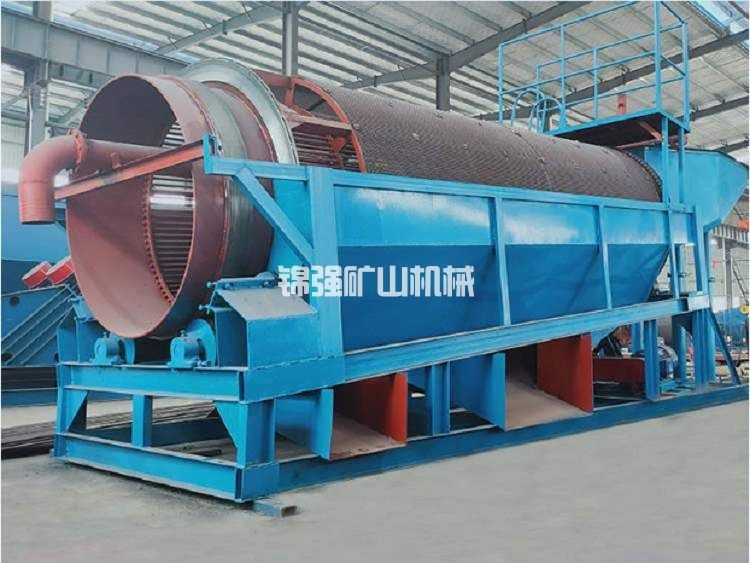

洗矿作业去除矿物表面附着的黏土质。海滨锆英砂矿中的黏土通常以薄膜状包裹在矿物颗粒表面，若不清除，在后续重选过程中黏土会悬浮于矿浆中增加液膜黏度，显著降低轻重矿物之间的沉降速度差。圆筒洗矿机是最常用的洗矿设备，筒体直径1.8-2.5m，长度4.5-7.5m，内部设扬料板和高压喷淋水系统。洗净率需达到85%以上方可进入下一工序，洗净率通过比较洗前和洗后矿样的含泥量来评定。
脱泥作业脱除-200目细泥。细泥对后续处理有三方面危害：本身难以在重选设备中有效回收；增加矿浆黏度干扰正常粒级矿物的沉降；进入磁选和电选设备后堵塞分选间隙和污染电极表面。水力旋流器组是脱泥的主要设备，给矿浓度控制在20%-25%，给矿压力0.08-0.15MPa，脱泥效率以溢流中-200目含量不低于85%为合格。
分级作业将脱泥后的物料按粒度切割为若干窄级别。锆英石在0.05-0.5mm粒级范围内重选效果最佳，粗于0.5mm和细于0.05mm的粒级均需要不同的处理参数和设备选型。双层直线振动筛是最常用的分级设备，以0.6mm和0.12mm为分界筛孔产出三个粒级，分别进入相应的重选系统。筛分效率要求不低于90%，生产中需每日检查筛面张紧度和破损情况。
重选富集是锆英砂处理最核心的环节，承担着抛出脉石、提升锆英石品位的任务。
螺旋溜槽是重选富集阶段的主体设备，按粒级分别配置。中砂粒级（0.12-0.6mm）选用Φ1200×4圈标准溜槽，粗选和扫选按“一粗一扫”结构配置，粗选精矿进入摇床精选，扫选精矿返回粗选给矿。细砂粒级（-0.12mm）选用Φ1000×5圈细砂溜槽，同样配置一粗一扫。粗砂粒级（+0.6mm）选用Φ1500×3.5圈大直径溜槽，简单回收后抛尾。螺旋溜槽的给矿浓度控制在22%-28%之间，浓度波动超过±2%时需通过补加水调节。

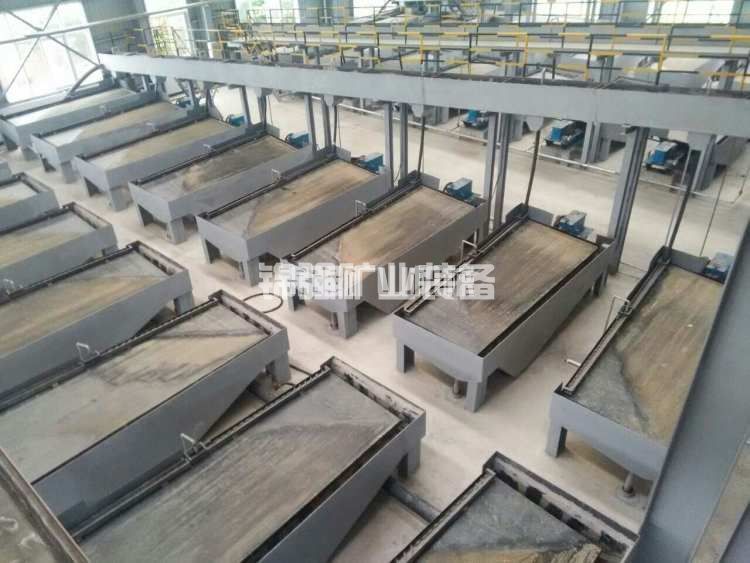

摇床在重选富集阶段负责精选和再选。螺旋溜槽产出的粗精矿（重矿物总量15%-25%）经浓缩斗脱水后进入摇床精选，产出混合重矿物精矿（重矿物总量45%-55%）。摇床中矿返回螺旋溜槽扫选段再选，摇床尾矿作为最终尾矿排出。摇床的操作参数根据处理粒级调整：中砂粒级冲次95-105次/分钟、冲程12-14mm，细砂粒级冲次110-120次/分钟、冲程8-10mm。
重选富集段的回收率目标应设定在90%以上。尾矿中重矿物总量应控制在0.5%以下，这是衡量重选段运行效果的综合指标。若尾矿中重矿物超标，应首先检查分级筛的筛分效率，其次检查螺旋溜槽截取位置和给矿浓度。
磁选分离承接重选产出的混合重矿物精矿，主要任务是分离钛铁矿。钛铁矿属于强磁性矿物，比磁化系数为3000-4000×10⁻⁶cm³/g，而锆英石为非磁性矿物，比磁化系数仅为50-120×10⁻⁶cm³/g，两者相差30-50倍，磁选分离效果稳定可靠。
磁选分离采用弱磁选和强磁选两段结构。弱磁选段选用永磁筒式磁选机，磁场强度200-350kA/m，给矿浓度25%-30%。磁性产品为钛铁矿精矿（TiO2≥48%），可直接作为产品销售。非磁性产品进入强磁选段。弱磁选的磁选效率直接影响最终钛铁矿的回收率和非磁性产品的纯度，需定期检测磁选机筒体表面场强分布，确保其不低于额定值的90%。
强磁选段选用高梯度立环磁选机，背景磁场强度1000-1200kA/m。弱磁选尾矿中残留的细粒钛铁矿和弱磁性矿物（如独居石、石榴石）在强磁场作用下被分离。强磁选的非磁性产品为锆英石和金红石的混合物料，进入静电分选段。强磁选磁性产品通常作为中矿返回弱磁选给矿或单独处理。
磁选分离的操作控制要点包括给矿浓度、磁场强度和磁选机工作间隙。给矿浓度低于20%时矿浆流速增加，降低磁性矿物的捕获效率。磁场强度过高时非磁性矿物可能被机械夹带进入磁性产品。工作间隙一般设定在10-20mm，需根据给矿粒度适时调整。
静电分选是锆英砂处理流程的最后提纯环节，负责锆英石与金红石的最终分离。金红石导电性良好（电阻率10⁴-10⁶Ω·cm），锆英石为绝缘体（电阻率>10¹⁰Ω·cm），两者之间4-6个数量级的电阻率差异为静电分选提供了充分的分离依据。

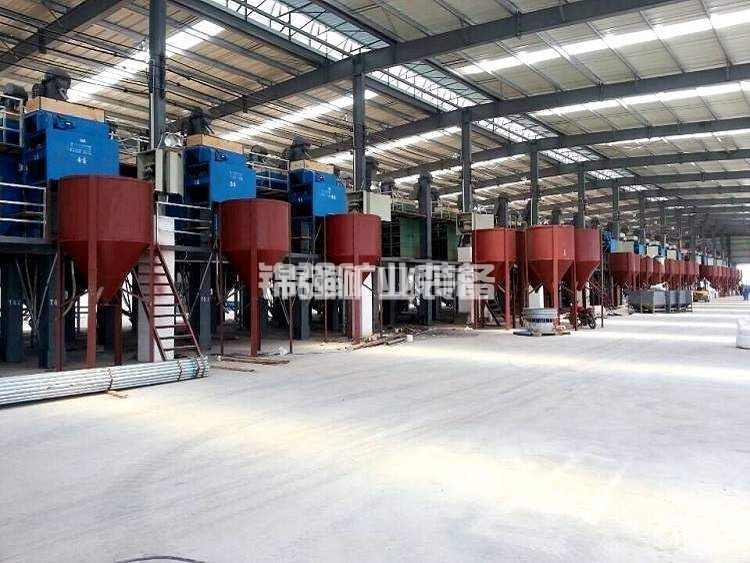

静电分选的给料为磁选非磁性产品，其主要成分为锆英石和金红石。给料进入电选机之前需经过浓缩、干燥和加热预处理。浓缩机将矿浆浓度提升至60%以上，回转干燥机将含水率降至1%以下，电加热器将物料温度提升至80-100℃。预处理的目的是去除矿物表面的吸附水膜和有机污染物，恢复锆英石和金红石本征的导电性差异。
静电分选机采用辊式电晕-感应复合电场结构。干燥加热后的物料以均匀薄层给入接地旋转辊筒表面，进入高压电场区域。导电性良好的金红石迅速放电后在离心力作用下脱离辊面进入导体产品区，绝缘性的锆英石被电场力吸附于辊面后被刷辊剥离进入非导体产品区。
静电分选采用三段结构：粗选产出锆英石粗精矿和金红石粗精矿，精选对锆英石粗精矿提纯至ZrO2≥65%，扫选对金红石粗精矿回收夹带的锆英石。三段电选的配合可使锆英石作业回收率达到86%-90%，金红石回收率达到75%-80%。
物理处理方法可将锆英石提纯至ZrO2 65%-67%，满足陶瓷釉料和耐火材料领域的应用要求。但对于锆化学品、精密铸造和核工业等领域，需要ZrO2含量达到98%以上的高纯锆英石或氧化锆产品。化学提纯是物理处理方法之后进一步深度除杂的手段。
化学提纯的原理是利用化学反应将锆英石中物理方法无法去除的杂质转化为可溶形态，再通过固液分离洗涤去除。主要有酸浸法和碱熔法两种技术路线。
酸浸法适用于以铁、钛等金属氧化物杂质为主的物理精矿。物理精矿细磨至-325目占90%以上后，在搅拌反应釜中用浓硫酸在120-150℃下浸出2-4小时。硫酸与铁、钛、铝的氧化物反应生成可溶性硫酸盐，而锆英石在温和条件下不反应。酸浸后过滤洗涤，滤饼为提纯后的锆英石（ZrO2 70%-75%）。
碱熔法适用于需要深度提纯或杂质以硅酸盐形式存在的物理精矿。物理精矿与烧碱按一定比例混合后在650-850℃下熔融反应，锆英石分解为锆酸钠和硅酸钠。水浸后硅酸钠溶解进入溶液，锆酸钠不溶。锆酸钠经酸洗转型和煅烧后可得到ZrO2≥98%的高纯产品。
化学提纯虽然可实现深度除杂，但设备投资、能耗和运行成本显著高于物理方法，且涉及酸碱等化学品的使用和废液处理，需综合考虑产品市场价值和环保成本后决定是否采用。
不同的矿石性质和产品要求决定了处理方法的选择。以下为三种典型处理方案的对比分析。
| 流程方案 | 适用条件 | 流程结构 | 锆英石精矿品位 | 回收率 | 投资规模 |
|---|---|---|---|---|---|
| 短流程方案 | 原矿品位>5%，含钛铁<5%，无金红石 | 重选（螺旋溜槽+摇床）+弱磁选 | ZrO2 63%-65% | 85%-90% | 低 |
| 标准流程方案 | 原矿品位2%-5%，含钛铁5%-15%，含金红石<3% | 重选+弱磁选+强磁选+电选（两段） | ZrO2 65%-67% | 84%-88% | 中 |
| 全流程方案 | 原矿品位1%-3%，含钛铁>15%，含金红石>3% | 重选+弱磁选+强磁选+电选（三段）+化学提纯（可选） | ZrO2 65%-98% | 82%-90% | 高 |
方案选择的依据包括：原矿中锆英石的品位、主要伴生矿物的种类和含量、目标产品的品位要求、项目的投资预算和运行成本承受能力。简化和省略工序会降低投资，但也意味着产品质量和回收率的下降。处理方法的选择是技术指标和经济指标综合权衡的结果。
原矿性质波动的影响。 锆英砂处理的效果高度依赖于原矿性质的稳定性。品位波动超过±30%时，重选段的给矿浓度和产率发生明显变化，操作参数需频繁调整。应对措施是在原矿入厂时建立均化堆场，通过分层堆取方式将不同品位的矿石混合至较为均匀的状态。
分级效率下降的影响。 分级筛筛网破损或堵塞会导致粗细粒级互窜，粗粒进入细粒重选系统造成槽底干扰，细粒进入粗粒重选系统因沉降速度慢而流失。每日巡视检查筛面状况，发现破损或堵塞及时处理。筛网按使用寿命计划性更换，避免突发破损造成全线紊乱。
磁选机退磁的影响。 永磁磁选机使用3-5年后磁块可能出现不可逆退磁，实际场强衰减导致钛铁矿分离不彻底，锆英石精矿中钛含量超标。每半年使用高斯计检测筒体表面场强，建立场强衰减记录，提前安排磁组更换计划。
电选机受潮的影响。 静电分选在潮湿环境下分离效果明显恶化。控制电选车间的环境湿度，安装除湿设备维持相对湿度低于60%。每班检查电极针放电状态，发现放电异常或电晕不均匀时及时清理电极和绝缘部件。
锆英砂处理方法的选择和实施是一项系统工程，需在充分了解矿石性质的基础上确定流程框架，再通过试验验证获取参数，最终通过规范的设备选型、安装和操作实现稳定生产。如需针对特定矿石进行处理方法的设计和验证，可提供代表性矿样，我司将通过全流程选矿试验确定最优工艺路线和设备配置方案。
