核心结论速览
锆矿砂重力选矿技术利用锆英石与脉石石英之间1.8-2.0的比重差，在流膜或离心力场中实现大规模抛尾富集。
螺旋溜槽和摇床是重力选矿的两大核心设备，前者承担粗扫选的大处理量任务，后者承担精选的高精度任务。
重力选矿可去除原矿中80%以上的石英脉石，将锆英石从原矿品位1%-3%富集至重矿物总量45%-55%。
给矿浓度、粒度组成和床面参数是影响重力选矿效果的三大变量，三者的匹配关系决定最终分选指标。
重力选矿是纯物理分选过程，不使用任何化学药剂，对环境友好且运行成本可控。
锆矿砂重力选矿技术是依据锆英石与脉石矿物之间的密度差异，在重力场或离心力场中实现矿物分离的物理选矿方法。锆英石密度4.6-4.7g/cm³，主要伴生矿物钛铁矿4.5-5.0g/cm³，金红石4.2-4.3g/cm³，而石英脉石密度仅为2.65g/cm³。有用矿物与脉石之间1.8-2.0的比重差，是重力选矿得以高效实施的根本物理基础。
重力选矿在锆矿砂加工全流程中承担预富集的核心任务。原矿中锆英石的品位通常在1%-3%之间，超过90%的物料为石英砂。如果不经重力选矿预富集，直接将原矿送入磁选或电选设备，不仅设备规格和数量成倍增加，而且石英砂会严重干扰磁选机的分选间隙和电选机的电场分布，导致分选效率急剧下降。通过重力选矿将80%以上的石英脉石预先抛出，使进入后续磁电工序的物料量缩减至原矿的5%-8%，是整条加工线经济可行运行的前提。
重力选矿的技术路线以流膜选矿为核心机理。矿浆在倾斜床面或螺旋槽面上形成一层薄而连续流动的液膜，在重力、水流冲力和床面摩擦力共同作用下，密度大的矿物颗粒趋向液膜底层运动，密度小的颗粒悬浮于表层被水流带走。这一过程在螺旋溜槽和摇床上以不同方式实现，两种设备在处理能力、分选精度和适用粒级上互为补充。

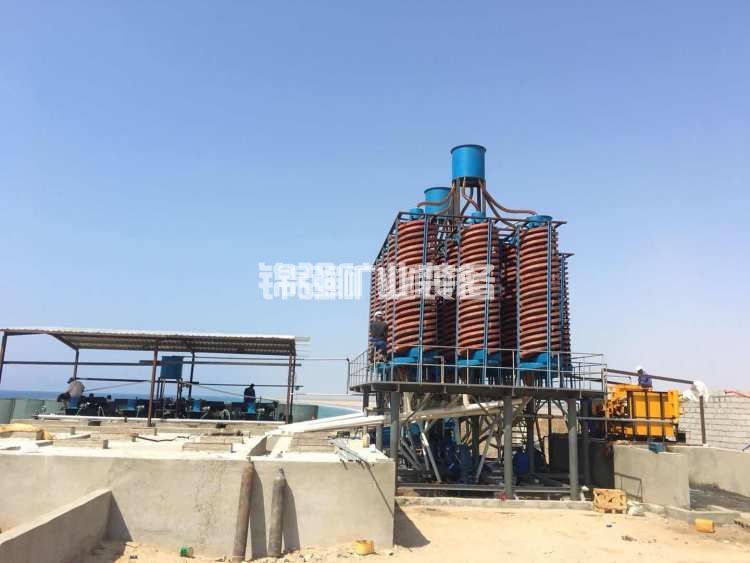

螺旋溜槽是锆矿砂重力选矿中应用最广泛、设备数量最多的分选设备。其结构为一定螺距的螺旋槽体，矿浆自槽体上部给入后沿螺旋槽面呈流膜状向下流动。在流动过程中，重矿物逐渐向槽底内缘集中，轻矿物被推向外缘，通过槽体末端的分割器将内缘重矿物精矿引出。
螺旋溜槽的选型需根据处理物料的粒度确定。锆矿砂经分级后通常分为三个粒级，各粒级匹配不同规格的溜槽。中砂粒级（0.12-0.6mm）是锆英石的主要分布区间，选用直径1200mm、螺距720mm、圈数4圈的标准型溜槽。该规格对中粒级锆英石有稳定的回收效果，单台处理能力4-5t/h。细砂粒级（-0.12mm）中锆英石含量相对较低但金红石比例升高，需要更长的分选路径，选用直径1000mm、螺距540mm、圈数5圈的细砂专用溜槽，单台处理能力2.5-3t/h。粗砂粒级（+0.6mm）中有用矿物含量通常较低，选用直径1500mm、螺距850mm、圈数3.5圈的大直径溜槽进行简易回收后即可抛尾。
螺旋溜槽组的流程结构采用“一粗一扫”配置。粗选溜槽以回收率为优先目标，截取器设置在距内缘约40%槽宽处，确保绝大多数重矿物进入粗精矿。粗选尾矿进入扫选溜槽再选，扫选精矿返回粗选给矿构成闭路循环，扫选尾矿作为最终尾矿排出。这种闭路设计最大限度地减少了重矿物在尾矿中的流失。
螺旋溜槽的操作控制以给矿浓度和截取位置为两大核心参数。最佳给矿浓度在22%-28%区间。浓度低于20%时流膜变薄、流速加快，重矿物沉降时间不足，部分细粒锆英石随水流冲出；浓度高于30%时流膜增厚、分层距离延长，轻矿物颗粒被重矿物层机械夹带进入精矿，导致精矿品位下降。截取位置决定精矿产率和品位的平衡点，截取过宽则品位偏低，截取过窄则回收率下降。生产中以定期取样检测精矿和尾矿品位为依据，动态调整截取器位置。
摇床在锆矿砂重力选矿中的角色与螺旋溜槽互补。螺旋溜槽的优势在于大处理量，但分选精度有限，精矿品位通常不超过重矿物总量的25%。摇床的处理量远小于螺旋溜槽，但其往复运动产生的剪切分层作用使分选精度大幅提高，适合对粗精矿进行精选和各类中矿产品进行再选。
摇床的工作机理为床面的不对称往复运动与水流的横向冲洗相结合。矿浆给入床面后，在床面运动的剪切力和水流的横向冲力作用下，重矿物沿床面纵向运动速度慢、横向位移小，最终在床面传动侧形成精矿带。轻矿物运动速度快、横向位移大，从床面对侧排出为尾矿。中间密度和粒度的颗粒形成中矿带，位于精矿和尾矿之间。
摇床床面分粗砂床面和细砂床面两种。粗砂床面刻槽深度1.5-2.0mm，适用于0.12-0.6mm粒级，冲次设定在95-105次/分钟，冲程12-14mm。细砂床面刻槽深度0.8-1.2mm，适用于0.074-0.12mm粒级，冲次提高至110-120次/分钟，冲程缩短至8-10mm。较高的冲次和较小的冲程组合有利于细粒物料的分层而不至于将已分层的床层振散。
摇床精选段处理螺旋溜槽产出的粗精矿。螺旋溜槽粗精矿经浓缩斗脱水至浓度18%-22%后进入摇床。摇床精矿为重矿物总量45%-55%的混合重矿物精矿，直接送入磁选系统。摇床中矿（产率约为给矿的10%-15%）返回螺旋溜槽扫选段再选。摇床尾矿作为最终尾矿排出。摇床中矿的返回路径设计需注意避免流程中物料循环累积，中矿产率稳定时系统处于平衡状态。
重力选矿的效果受多种因素交互影响，以下三项是最主要的控制变量。
给矿浓度。螺旋溜槽和摇床对给矿浓度均有严格的范围要求。浓度波动超过±2%时，流膜厚度和流速发生变化，重矿物在床面上的运动轨迹偏移，精矿品位和回收率同步波动。生产现场采用浓度壶法快速检测给矿浓度（每2小时一次），发现偏离时通过补加水阀门进行手动或自动调节。
粒度组成。重力选矿设备的有效分选粒度范围有限。螺旋溜槽对-0.074mm粒级的回收效果显著下降，摇床对+0.6mm粗粒的分选精度较差。因此，分级作业的效率直接决定重力选矿的指标上限。分级筛筛分效率低于85%时，粗细粒级互窜会导致两个粒级的重选设备同时受到干扰。生产中每日对分级给矿和各产品进行筛析检查，筛分效率下降时及时修复或更换筛网。
床面参数。摇床的冲次、冲程和床面坡度三个参数必须协同匹配。冲次和冲程决定床面对矿浆的剪切强度，床面坡度决定矿浆在床面上的横向流速。三者不匹配时，精矿带无法形成清晰边界，表现为精矿带展宽、分带模糊、重矿物进入中矿和尾矿带。调参顺序为：先固定冲次和冲程，以0.2°为步长调整床面坡度，观察精矿带变化，找到最佳值后固定坡度，再微调冲次和冲程直至分带清晰。
重力选矿在锆矿砂加工流程中处于前端位置，其产出为后续磁选和电选工序提供给料。衔接设计需从全流程视角统筹考虑。
重力选矿的产出的混合重矿物精矿中，重矿物总量45%-55%，其中锆英石含量通常为30%-40%，钛铁矿20%-30%，金红石5%-10%，其余为少量独居石和脉石残留。这一组成对磁选段来说较为理想：钛铁矿含量适中，磁选机可在较高效率区间运行；非磁性产品中锆英石和金红石的含量比例适合电选分离。
重力选矿的操作目标需与后续工序协调。如果重力选矿过度追求精矿品位（重矿物总量超过60%），意味着截取位置收得过窄，部分边缘粒级的重矿物进入尾矿，重力选矿段回收率下降。而磁选和电选段无法回收尾矿中损失的矿物，全流程总回收率必然降低。合理的操作原则是“保回收、控品位”，即在保证重力选矿段重矿物回收率不低于90%的前提下，尽可能提高精矿品位，但不追求极限高品位。
重力选矿段的尾矿中重矿物含量是衡量其运行效果的综合指标。尾矿中重矿物总量应控制在0.5%以下，其中锆英石含量不超过0.3%。若尾矿中重矿物含量超标，意味着重力选矿段回收率不足，需从给矿浓度、粒度分级和截取位置三方面排查原因。
以下为处理量100t/h原矿的锆矿砂重力选矿段设备配置参考。
| 设备名称 | 规格型号 | 配置数量 | 单机能力 | 功能 |
|---|---|---|---|---|
| 水力旋流器组 | Φ350×4 | 1组 | 给矿120m³/h | 脱泥 |
| 双层直线振动筛 | 2YK1236，0.6/0.12mm | 1台 | 80-100t/h | 粒级分级 |
| 螺旋溜槽（中砂型） | Φ1200×4圈 | 32台 | 4-5t/h·台 | 中砂粗扫选 |
| 螺旋溜槽（细砂型） | Φ1000×5圈 | 16台 | 2.5-3t/h·台 | 细砂粗扫选 |
| 螺旋溜槽（粗砂型） | Φ1500×3.5圈 | 6台 | 6-8t/h·台 | 粗砂回收 |
| 摇床（粗砂床面） | 6-S型双层 | 6台 | 0.8-1.2t/h·台 | 中砂精选 |
| 摇床（细砂床面） | 6-S型双层，细砂刻槽 | 4台 | 0.5-0.8t/h·台 | 细砂精选 |
| 浓缩斗 | Φ3000锥形 | 4台 | - | 摇床给矿前脱水 |
螺旋溜槽总台数54台，布置采用分组并联方式。中砂系统32台分为8组，每组4台共用一个给矿分配箱。细砂系统16台分为4组，每组4台。粗砂系统6台分为2组，每组3台。每组溜槽的给矿分配箱前设置稳压箱和可调补加水管，保证组内各台溜槽给矿浓度和流量一致。摇床布置在重选车间下层平台，每台摇床给矿管路上设独立的浓度调节阀门。
螺旋溜槽精矿品位突然下降
表现为精矿带颜色变浅（黑色矿物带收窄），精矿中石英砂含量明显升高。通常由给矿浓度偏低或截取器位置偏移引起。首先测量给矿浓度，若低于22%则减少补加水量。若浓度正常，检查截取器是否因振动发生位移，复位至原始标记位置后观察精矿带变化。如精矿带仍无改善，可能是溜槽底部耐磨层磨损严重，需停机测量槽底磨损深度，磨损超过1.5mm时更换槽体或耐磨衬里。
摇床精矿带紊乱、分带不清晰
床面分带边界模糊、精矿带呈锯齿状展宽，通常由给矿粒度组成过宽引起。检查分级筛的筛分效率，若0.6mm以上粗粒和0.074mm以下细粒同时进入摇床给料，在床面上形成干扰沉降。更换破损筛网后观察改善情况。若筛分正常，则调节床面横向坡度，以0.2°为步长逐步调整，直至精矿带边界清晰。
重力选矿段总回收率持续偏低
尾矿中可见明显黑色矿物带，且多台螺旋溜槽同时出现此现象。排查顺序为：首先检查分级筛筛分效率，确认各粒级物料是否进入正确的溜槽系统。其次检查全段给矿浓度是否整体偏低（低于20%），浓度偏低时重矿物沉降不足。最后检查螺旋溜槽组的给矿分配是否均匀，部分溜槽过载会导致分选恶化。采用单台溜槽取样检测法，定位具体异常溜槽后进行针对性调整或维修。
锆矿砂重力选矿技术是利用矿物密度差异实现大规模抛尾富集的有效手段。螺旋溜槽以处理量大、运行成本低的特点承担粗扫选任务，摇床以分选精度高的特点承担精选任务，二者构成锆矿砂重力选矿的完整技术体系。合理的设备选型、参数匹配和操作控制可使重力选矿段实现重矿物回收率90%以上、尾矿中重矿物含量低于0.5%的技术指标。
重力选矿技术的工程要点可归纳为三点。第一，准备作业（脱泥和分级）的质量直接决定重选指标上限，筛分效率和脱泥效率是两个必须严格控制的先决条件。第二，螺旋溜槽与摇床的配置比例和操作参数需根据矿石的粒度组成精确匹配，不存在适用于所有矿石的通用配置。第三，重力选矿的操作目标是与后续磁选电选工序协同优化，不宜在重力段追求过高的精矿品位而牺牲回收率。
对于新建或改造锆矿砂重力选矿产线的项目，建议在方案设计前完成系统的矿石性质分析和重选条件试验，获取准确的给矿浓度、粒度组成与重选参数对应关系。如需针对特定矿石进行重力选矿方案设计和设备配置，可提供代表性矿样和技术要求，我司将通过试验验证确定最佳工艺参数并出具完整的重力选矿工段方案。
