锆矿石试验与工艺流程开发

锆矿石的矿物组成复杂、嵌布粒度差异大、伴生矿物种类多。直接套用现成工艺往往导致回收率低、精矿品位不达标。锆矿石试验与工艺流程开发是从原矿特性出发，通过系统的小试、连选和中试验证，找出最优工艺参数和设备配置，将工业化风险降到最低。本文完整解析从取样、矿物学研究、条件试验到流程定型的全过程，帮助投资者建立科学可靠的锆矿选冶技术路线。

一、为什么不能直接照搬现成工艺

福建某企业购进一套海滨锆砂选厂工艺图纸，设备按图采购安装。投产后发现，自己的矿石含泥量高达28%，而图纸设计含泥量仅8%，螺旋溜槽频繁堵塞，脱泥系统形同虚设。被迫增加擦洗机和旋流器组，追加投资160万元，工期延误5个月。

这个案例并不少见。锆矿石的成因类型多样：海滨砂矿、风化残积砂、岩浆岩型原生矿，每种类型的矿物组合、嵌布粒度、杂质赋存状态差异显著。即使是同一矿区，不同矿段的矿石性质也可能波动很大。

试验与工艺流程开发的价值在于：用数据代替经验，用试验验证代替主观判断。一套完整的试验流程，可以在投入工业设备之前，就回答好三个问题：矿石里有哪些矿物、目标矿物能否解离、什么样的流程能获得合格精矿。

二、试验工作的四个阶段

锆矿石试验不是一次简单的“小试试一下”，而是从粗到细、从简单到复杂的系统性工作。通常分为四个阶段。

第一阶段代表性取样

取样的代表性直接决定试验结果的可靠性。在矿体勘探线、不同深度、不同品位区域分别采样，样品总重量不少于100公斤。如果矿体厚度大、品位变化明显，应分层取样后按比例混合成综合样。取样时记录样品的外观特征（颜色、粒度、含泥量、可见重矿物种类）。样品送至实验室后，先缩分出20公斤作为备份保存，其余用于试验。

第二阶段工艺矿物学研究

这是试验的核心基础，相当于给矿石做“CT检查”。分析内容包括：

化学多元素分析，测定ZrO2、TiO2、Fe2O3、SiO2、Al2O3、REO等主要成分。
矿物组成定量，通过X射线衍射或镜下鉴定，确定锆英石、金红石、钛铁矿、独居石、电气石、石英、高岭石等矿物的质量分数。
嵌布粒度测定，统计锆英石在不同粒级（+0.2mm、0.2-0.1mm、0.1-0.074mm、0.074-0.045mm、-0.045mm）的分布率和解离度。如果锆英石在0.074mm以上粒级解离度已超过80%，则不需要磨矿；如果解离粒度在0.045mm以下，则必须增加磨矿工序。
有害元素赋存状态，查明铀、钍等放射性元素的载体矿物（通常是独居石、磷钇矿或锆英石晶格中的类质同象），为放射防护设计提供依据。

第三阶段实验室条件试验

在工艺矿物学指导下，开展系统的条件试验。试验设备为小型实验室型摇床、磁选管、高压电选小样机等。每组试验使用原矿或重砂样品50-500克。

需要确定的关键参数包括：

脱泥粒度界限。用不同直径的旋流器或沉降法，找出锆英石损失最小、脱泥效果最好的分离粒度（通常为0.030-0.074mm）。
重选富集效果。用摇床或螺旋溜槽小样机，测试不同冲程、冲次、给矿浓度下的粗精矿品位和回收率。
磁选场强阈值。用磁选管在不同场强（0.1-1.6T）下分选，绘制“场强-品位-回收率”曲线，找出最佳场强区间。通常弱磁选0.2-0.3T除钛铁矿，中磁选0.6-0.8T除独居石，强磁选1.2-1.5T提锆。
电选电压与温度。用小型电选机测试15-30kV电压和60-90℃辊筒温度下的分离效果，找出金红石去除最佳点。

第四阶段连选扩大试验

条件试验确定最佳参数后，用连续作业的方式验证。处理原矿50-200公斤，连续运行4-8小时。记录每个时间段的给料量、精矿量、尾矿量，取样化验。连选试验的结果直接用于工业设计：回收率打9-9.5折作为工业保证值，能耗乘以1.1-1.2作为工业设计值。

三、工艺流程开发的基本原则

基于试验数据，进行工艺流程开发。以下六条原则是成功的关键。

原则一能早抛尾就早抛

在磨矿或干燥之前，用筛分或脱泥尽量抛出粗粒脉石和细泥。每提前抛出一个百分点尾矿，后续设备产能就释放一个百分点。对于低品位矿石，甚至可以设置两段重选抛尾。

原则二重选开路、磁电选闭路

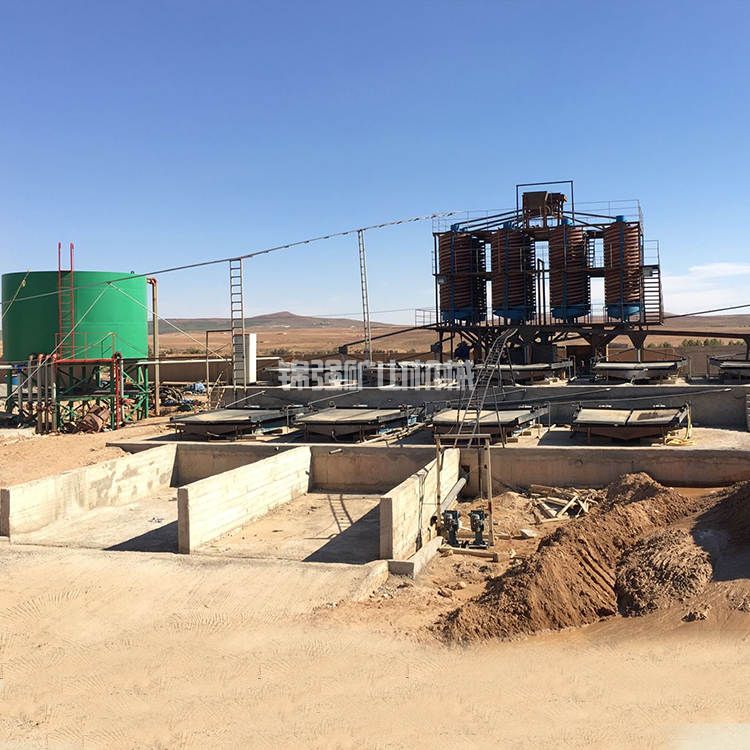

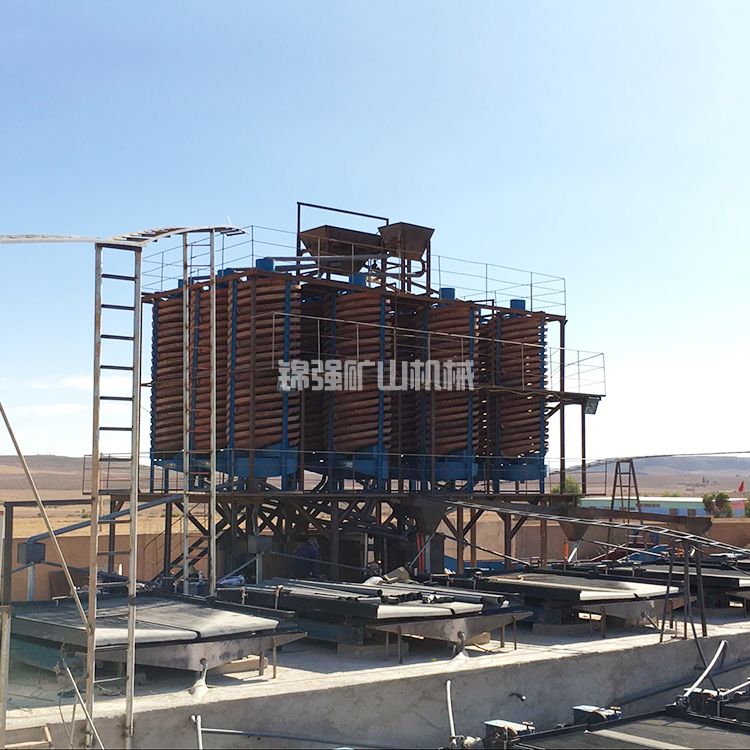

重选（螺旋溜槽、摇床）适合开路作业，一次分选后尾矿直接抛弃，不需要返回。磁选和电选适合闭路，中矿返回再选，提高总回收率。设计中要为磁选和电选配置中矿返回系统。

原则三磁选在前、电选在后

这个顺序不能颠倒。因为电选要求物料干燥且表面清洁，磁选不改变含水率。先电选后磁选，电选过程中可能引入铁质污染，影响后续磁选效果。标准顺序是弱磁→中磁→强磁→电选。

原则四细粒需要单独处理

-0.045mm细粒级在磁选中容易堵塞介质板，在电选中因电荷特性模糊而分离效果差。设计时应将细粒级从主流程中分离出来，采用小间隙磁选机或离心重选单独处理。不单独处理的代价是：粗粒级分选精度下降，细粒级回收率不足30%。

原则五预留参数调节空间

工业设备的实际运行参数与试验设备有偏差。设计时应选择场强可调、电压可调、温度可调的设备，调节范围覆盖试验最优值的±20%。例如试验最佳场强1.4T，工业磁选机应具备1.2-1.6T的调节能力。

原则六按产品定位定流程

产品目标决定流程深度。如果只卖混合重砂（ZrO2 60-62%），流程到重选即可。如果要卖陶瓷釉料级锆粉（ZrO2≥65%），需要干燥+弱磁+强磁+一段电选。如果要卖精密铸造级（ZrO2≥65.5%，TiO2≤1.0%），需要增加二段电选或酸洗。流程每增加一段，投资增加15-25%，但产品溢价提高30-50%。

四、从试验数据到工业设计

试验报告不是终点，而是工业设计的起点。以下转化关系需要明确。

设备规格放大。实验室摇床处理量2-5公斤/小时，工业摇床1-2吨/小时，放大系数200-1000倍。但放大不是简单的乘法，需要考虑物料在设备中的停留时间、床面宽度等因素。一般来说，工业设备的生产能力与设备特征尺寸的平方成正比。

参数修正。连选试验确定的最佳场强为1.4T，工业磁选机可设定在1.38-1.42T。因为工业设备磁场均匀性略差，需要适当收窄范围。电选电压同样，试验最佳22kV，工业设备设置在21-23kV。

回收率折算。连选试验总回收率为90%，工业设计保证值通常取85-87%，预留3-5个百分点的工业波动空间。品位指标可以直接沿用试验值，因为工业设备的分选精度往往不低于试验设备。

处理量设计。试验设备处理量是在最优条件下的理想值。工业设备的设计处理量应取试验值的80-90%，留出余量应对原矿品位波动和设备维护。

五、试验与开发中的常见误区

误区一样品不具有代表性

只在矿体富矿段取表层样，未考虑深部和贫矿段。结果工业投产后原矿品位比试验值低20%，设备能力过剩，回收率达不到预期。正确做法：按勘探网度系统取样，按储量比例配成综合样。

误区二省略连选试验

实验室小试结果理想，直接跳过连选上工业线。结果工业设备连续运行时，中矿循环累积、细泥逐步富集等问题暴露，指标大幅下滑。连选试验虽然多花2-3周、多花5-8万元，但避免的工业整改费用往往超过50万元。

误区三过度追求单一指标

为了追求精矿品位达到66%，将磁选场强提到1.6T，结果回收率从88%降到75%，损失的锆价值超过品位提升的收益。最优参数是综合效益最大化的点，不是单一指标最高点。

误区四忽视尾矿验证

试验只关注精矿指标，不分析尾矿中目标矿物的流失形态。尾矿中如果含有大量-0.030mm细粒锆，说明脱泥粒度过粗或细粒回收系统缺失。不纠正这个问题，工业投产后同样会损失。

六、案例：从试验到投产的全过程

江西德兴某锆矿项目，矿床类型为风化残积砂，探明储量300万吨原矿，平均ZrO2 1.8%，伴生金红石0.9%、钛铁矿1.5%，含泥量22%。

第一阶段取样与矿物学研究

沿矿体走向和倾向取20个样品，混合成综合样100公斤。分析结果：锆英石嵌布粒度0.05-0.2mm，-0.074mm粒级占40%；锆英石表面有褐铁矿薄膜；主要杂质为高岭石和石英。

第二阶段条件试验

脱泥试验：对比0.045mm和0.037mm分离点，后者细锆损失减少2.5个百分点，但磁选介质板堵塞频率增加，综合效益选0.045mm。
擦洗试验：擦洗时间8分钟，Fe2O3从1.2%降至0.55%，再延长效果不明显。
磁选试验：弱磁0.25T，强磁最佳场强1.42T，Fe2O3降至0.18%。
电选试验：电压22kV，TiO2从2.1%降至1.2%。

第三阶段连选试验

处理原矿150公斤，连续运行6小时。采用流程：筛分脱泥→擦洗→螺旋溜槽粗选→摇床精选→干燥→弱磁→强磁→电选。综合指标：锆精矿ZrO2 65.4%，TiO2 1.1%，Fe2O3 0.16%，总回收率84%。

第四阶段工业设计

根据连选数据，设计年处理原矿6万吨生产线。设备配置：筛分+φ150旋流器脱泥+ CX-2000擦洗机+螺旋溜槽40头+6-S摇床8台+φ1.8×18m干燥机+ GYC磁选机+ SLon1500磁选机+ YD3120电选机。总投资850万元。

第五阶段工业投产

设备安装调试后，连续72小时运行考核：原矿ZrO2 1.75%时，精矿ZrO2 65.2%，回收率82.5%，接近连选结果。项目投资回收期10个月。

七、试验报告应包含的内容

一份完整的锆矿石试验与工艺流程开发报告，至少应包含以下章节：

原矿性质分析（化学多元素、矿物组成、粒度分析、解离度、放射性）
条件试验结果（脱泥、重选、磁选、电选的条件-指标曲线）
推荐工艺流程及工艺参数（流程图、各工序参数表）
连选试验数据（物料平衡、各产品化验结果、回收率）
主要设备选型建议（设备名称、型号、数量、处理能力）
预期技术经济指标（处理量、精矿品位、回收率、能耗、投资估算）
风险分析与应对措施（品位波动、设备故障、环保问题）
