红土铬矿选矿尾矿怎么处理？

核心结论速览

• 红土铬矿选矿尾矿具有产率大（70%-85%）、粒度细（-0.074毫米占比30%-50%）、含泥量高的特点，处理不当会带来环境风险和库容压力

• 主流处理方式包括尾矿湿排进入尾矿库、尾矿干排干堆、以及尾矿资源化综合利用

• 尾矿干排工艺可将尾矿含水率降至15%-20%，库容利用率提高30%以上，环保压力显著降低

• 红土铬矿尾矿中仍含少量铬以及铁、镁等元素，可用于制砖、水泥掺料或回填材料，实现减量化与资源化

一、尾矿处理为什么成为选厂的关键课题

红土铬矿选矿尾矿处理，是每个重选选厂必须面对的环保和生产难题。以年处理50万吨的红土铬矿选厂为例，原矿经过洗矿、脱泥、重选后，尾矿产率通常在75%-85%之间，即每年产生约38-42万吨尾矿。这些尾矿以矿浆形式排出，含水率高、粒度细、流动性强，如果直接排放，会污染周边水土环境。

近年来环保法规日趋严格，许多地区对选厂尾矿排放实行了“零排放”或“减量化”要求。单纯依靠传统的尾矿库湿排，不仅占地面积大、建设成本高，还存在溃坝和渗漏的潜在风险。因此，红土铬矿选矿尾矿怎么处理，已经从单纯的技术问题，演变为关系到选厂能否持续运行的生存问题。

另一方面，红土铬矿尾矿中并非完全没有价值。尾矿中残留的铬品位通常在3%-6%之间，同时含有大量的镁、铁、硅等元素。若能实现资源化利用，不但减少处置成本，还能创造额外收益。因此，一套完善的尾矿处理方案，需要同时兼顾安全、环保、经济三个维度。

二、尾矿的基本特性分析

要制定合理的处理方案，必须先了解红土铬矿尾矿的物理化学特性。以典型红土铬矿重选流程为例，尾矿的典型指标如下：

从表中可以看出，红土铬矿尾矿的主要特点是细粒级多、含泥量高、含水率大。这种物料在自然状态下沉降速度慢，容易形成流塑状态，给堆放带来困难。同时，尾矿中残留的铬以难溶的铬尖晶石形式存在，浸出毒性通常低于国家标准，属于第Ⅰ类一般工业固体废物，但仍需规范处置。

三、尾矿处理的主要技术路线

目前红土铬矿选矿尾矿怎么处理，主要有三条技术路线，分别适用于不同的场地条件和经济要求。

路线一：传统尾矿库湿排。这是最传统的方式。尾矿浆通过管道输送至尾矿库，在库内自然沉降，澄清水通过溢流井或排水管返回选厂循环使用，固体尾矿在库内堆存。该方案投资相对较低，技术成熟，但占地大、库容有限、存在溃坝风险。适用于土地资源丰富、气候干燥或有现成库容条件的地区。

路线二：尾矿干排干堆。通过浓缩、脱水设备将尾矿浆脱水至含水率15%-20%，形成不流动的湿尾矿，再用皮带或汽车运输至堆放场堆存。干堆的尾矿可以分层压实，库容利用率高，渗漏风险低，回水率高。缺点是设备投资和运营成本较高，脱水设备能耗较大。适用于环保要求高、土地紧张或水资源匮乏的地区。

路线三：尾矿资源化利用。将尾矿作为原料用于生产建筑材料、回填采空区或复垦。红土铬矿尾矿中的粘土矿物和硅酸盐成分，适合用于制砖、生产水泥掺合料或道路基层材料。部分高镁尾矿还可用于生产镁质建材。该路线可实现尾矿减量甚至零排放，但需要就近有建材市场或利用渠道，且尾矿的成分需要满足相关产品标准。

在实际工程中，许多选厂采用“脱水+部分资源化+部分堆存”的组合模式。即先将尾矿集中脱水，其中一部分适合制砖或回填的直接利用，剩余部分干堆，最大限度减少堆存压力和环境影响。

四、尾矿干排工艺流程

尾矿干排是当前红土铬矿选矿尾矿处理的主流升级方向。以年产尾矿40万吨的选厂为例，典型干排流程如下：

第一步，尾矿浓缩。选厂各工段排出的尾矿浆（浓度15%-20%）汇集后，泵入高效浓密机。浓密机直径12-18米，底部配有耙架，通过添加絮凝剂（阴离子聚丙烯酰胺，用量5-10克/吨尾矿），使固体颗粒快速沉降。浓密机底流浓度提升至40%-50%，溢流为澄清液（悬浮物<300毫克/升），返回选厂循环使用。

第二步，脱水筛分。浓密机底流进入高频振动脱水筛。筛网为聚氨酯材质，筛孔0.2-0.3毫米。筛上产物为粗粒尾矿，含水率约25%-30%，可直接输送至堆场。筛下产物为细粒尾矿浆，浓度约25%-30%，进入下一段处理。

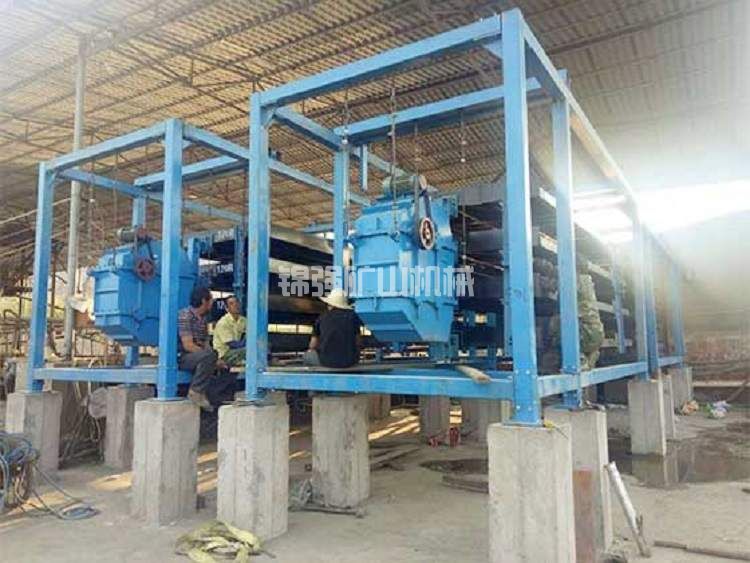

第三步，细粒尾矿压滤。筛下细粒尾矿浆进入厢式压滤机或带式过滤机。压滤机工作压力0.6-1.0兆帕，一个循环周期约15-25分钟，滤饼含水率可降至15%-20%。滤液清澈（悬浮物<200毫克/升），返回循环水系统。滤饼呈块状，用皮带或装载机转运至堆场。

第四步，尾矿堆存与覆土。干尾矿分层堆放，每层厚度30-50厘米，用推土机压实。堆场底部铺设防渗膜（HDPE膜，厚度1.5毫米）和渗滤液收集系统。堆放至设计标高后，覆盖30-50厘米粘土并植被复垦。

整个干排系统实现水的高效回收（回水率90%-95%）和尾矿的减量化堆存。相比湿排，干排可节省库容30%-40%，延长尾矿库服务年限。

五、干排与湿排方案对比

以下从多个维度对比红土铬矿选矿尾矿处理的湿排和干排方案。以年产生40万吨干尾矿的选厂为基准。

从表中可以看出，干排方案在环保安全性、库容效率、回水率和资源化潜力上全面优于湿排，但初期投资和运营成本较高。对于环保敏感区域或水资源紧张地区，干排是更可持续的选择。对于规模小、环保要求不高的选厂，湿排在成本上仍有优势。

六、尾矿资源化利用途径

红土铬矿选矿尾矿中含有大量粘土矿物、石英和残留的铬铁氧化物，具备一定的资源化价值。以下是几种成熟的利用途径。

途径一：制砖（烧结砖或免烧砖）。尾矿中二氧化硅和氧化铝含量通常超过60%，可以作为制砖的主要骨料。将尾矿（含水率15%-20%）与水泥、石灰等胶凝材料按比例混合（尾矿占比60%-70%），压制成型，自然养护或蒸汽养护得到免烧砖。或者将尾矿与页岩、煤矸石混合，经真空挤出成型后高温烧结（1000-1100摄氏度），得到烧结砖。免烧砖成本低，但强度略低；烧结砖性能好，但能耗高。红土铬矿尾矿制砖的关键是控制铬的浸出，烧结过程可将铬固定在硅酸盐晶格中，满足环保标准。

途径二：水泥混合材。尾矿经过烘干、粉磨（比表面积350-400平方米/千克），可作为水泥的混合材掺入，掺量一般控制在10%-20%。尾矿中的硅、铝、铁成分能与水泥熟料发生火山灰反应，提高水泥的后期强度。该途径要求尾矿中铬含量较低（通常Cr2O3<2%），否则会影响水泥色泽和性能。

途径三：采空区回填。对于有井下开采的矿山，可以将尾矿制成充填料浆（浓度65%-70%），通过管道输送至采空区进行胶结充填。需要添加水泥或胶固粉（用量8%-15%），充填体强度达到1-3兆帕即可满足支撑要求。这个方式可以大量消纳尾矿，同时解决采空区塌陷问题，但要求选厂与采区距离较近，且井下充填系统投资较大。

途径四：土壤改良剂。红土铬矿尾矿中含有镁、铁等微量元素，pH值中性，可用于改良酸性土壤。但需注意尾矿中铬的含量不得超标（参照国家农用污泥标准GB/T 24600）。由于铬为重金属，该途径应用受限，一般不建议直接用于农田。

对于大多数红土铬矿选厂，最现实的资源化途径是制砖和回填。如果周边有砖厂或水泥厂，可以建立尾矿供应合作，实现废物变商品。

七、设备配置与投资参考

以年产尾矿40万吨的选厂为例，建设一套完整的干排系统，主要设备配置及投资参考如下：

以上投资不含土建和安装费用，预计土建及安装约80-100万元，总投资约340-360万元。运营成本方面，吨尾矿处理电耗约2.5-3.5度，絮凝剂费用约1.5-2.5元，人工和维护约2.0元，合计吨尾矿处理成本约8-12元。相比湿排（3-5元/吨），干排成本高出约一倍，但节省了尾矿库扩容和环保罚款的潜在支出。

八、案例参考：福建某红土铬矿选厂尾矿干排改造

福建某红土铬矿选厂，年处理原矿60万吨，尾矿产率约80%，年产生尾矿48万吨。原采用湿排进入山谷型尾矿库，运行8年后库容接近饱和，且当地环保部门要求新建尾矿库必须采用干堆技术。企业面临要么停产扩建，要么改造尾矿处理方式的抉择。

该厂选择建设尾矿干排系统，总投资420万元（含土建和防渗）。主要设备为：一台Φ15米浓密机，两台250平米压滤机，两台高频脱水筛，以及配套输送和控制系统。

系统投运后实际运行数据：

• 尾矿回收率（干尾矿）：约92%，其余为滤液中的极细颗粒回水带入选厂

• 干尾矿含水率：18%-22%

• 回水率：94%

• 干尾矿堆存占地面积：相比湿排减少55%

• 尾矿库服务年限：从剩余2年延长至8年

该厂还将部分干尾矿（约30%）供应给附近的砖厂，用于生产免烧砖，每吨尾矿收取30元处理费，每年增加收入约430万元。扣除干排系统运营成本（约10元/吨尾矿），净收益约200万元/年。同时，选厂彻底解决了尾矿库满容的风险，并通过了环保验收。

这个案例说明，红土铬矿选矿尾矿处理与资源化相结合，不仅解决了环保合规问题，还能创造经济价值。

九、常见技术问题

问题一：红土铬矿尾矿是否可以直排河道或沟谷？

绝对不可以。尾矿中含有残留的铬化合物和大量细颗粒泥沙，直排会淤塞河道、污染水体、破坏生态。根据《尾矿污染环境防治管理办法》，所有尾矿必须进入尾矿库或干堆场规范处置，严禁擅自排放。

问题二：尾矿干排的滤液可以直接回用吗？

可以，但建议经过沉淀或过滤后使用。压滤机和脱水筛的滤液中仍含有少量微细悬浮物（通常200-500毫克/升），直接用于洗矿或脱泥影响不大，但用于摇床精选时可能降低分选精度。建议将滤液优先用于洗矿、冲筛或螺旋溜槽给矿稀释，而摇床精选使用浓密机溢流或新鲜水。

问题三：干排尾矿堆放场需要哪些环保措施？

至少需要三方面措施：一是底部防渗，铺设HDPE土工膜和粘土层，防止渗滤液污染地下水。二是渗滤液收集与回用系统，将渗滤液泵回选厂或处理达标后排放。三是扬尘控制，干尾矿堆表面定期洒水或覆盖抑尘网，防止风蚀扬尘。闭库时需覆土复垦，恢复植被。

问题四：尾矿资源化利用时，铬会不会造成二次污染？

需要具体分析。烧结砖过程中，高温（>1000摄氏度）使铬尖晶石结构被破坏，铬被固定在硅酸盐玻璃相中，浸出浓度一般低于国家标准。免烧砖中铬以原矿物形态存在，浸出浓度也通常很低。但仍需每批次检测尾矿和产品的毒性浸出（TCLP），确保符合《危险废物鉴别标准》和建材产品环保标准。

十、结论与建议

红土铬矿选矿尾矿怎么处理，目前已经形成从“湿排”到“干排+资源化”的清晰技术路径。对于新建项目，建议优先采用干排工艺，并结合周边条件探索制砖、回填或水泥掺料等资源化方式。对于已有湿排库的选厂，可以在扩容时同步建设干排系统，实现湿排到干排的平稳过渡。

给选厂和设计单位的几点建议：

第一，在项目可研阶段就要将尾矿处理纳入整体设计，而不是等到尾矿库快满才考虑。尾矿处理投资占选厂总投资的比例一般为10%-20%，但影响选厂能否持续运行。

第二，优先选择干排工艺，尤其是在水资源紧张或环保要求高的地区。干排虽然一次性投资较高，但规避了未来的环保风险和扩容成本，长期综合效益更好。

第三，积极探索尾矿资源化利用。主动联系当地的砖瓦厂、水泥厂或建材企业，提供尾矿样品进行试制。即使暂时没有销路，保持尾矿分类堆放（如粗粒、细粒分开），为未来利用留下可能。

第四，重视尾矿库的安全管理。无论湿排还是干排，都需建立在线监测系统（浸润线、位移、库水位等），制定应急预案，定期进行安全评估。

如需详细的尾矿处理方案设计或现有尾矿库优化改造，请将您的选厂规模、尾矿特性、现场条件发送给我们。我们的环境工程团队可提供从实验室沉降试验到全套干排系统设计的服务，帮助您实现安全、环保、经济的尾矿处理目标。
