沙铬矿选矿磁选段磁场强度选择：参数依据与工艺效果

核心结论速览

• 沙铬矿中的铬铁矿属弱磁性矿物，比磁化系数约10-30×10⁻⁶ cm³/g，磁场强度选择直接影响回收率

• 推荐磁场强度范围为8000-12000高斯（0.8-1.2T），粗粒粗选取低值，细粒扫选取高值

• 磁场强度过低会损失细粒铬铁矿，过高则导致机械夹杂、精矿品位下降

• 磁选段通常设置在重选之后，用于进一步提高精矿品位或脱除磁性杂质矿物

• 正确的磁场强度选择可使铬精矿品位提升2-5个百分点，回收率损失控制在3%以内

一、问题定义：磁选在沙铬矿选矿中的定位与挑战

沙铬矿的重选流程能有效回收大部分铬铁矿，产出Cr2O3品位46%-50%的精矿。但部分矿床中含有少量强磁性矿物（如磁铁矿）或弱磁性脉石（如角闪石、辉石），这些矿物与铬铁矿的密度相近，重选无法有效分离。此时需要引入磁选段作为补充或精选手段。

沙铬矿选矿磁选段磁场强度选择的核心难点在于：铬铁矿的磁性介于强磁性矿物和弱磁性脉石之间，磁场强度过低无法回收细粒铬铁矿，磁场强度过高则会把连生体和弱磁性脉石一并带入精矿。不同产地沙铬矿中铬铁矿的磁性强弱也有差异，这进一步增加了参数选择的复杂性。

磁选段在沙铬矿选矿中有两种典型应用。第一种是“预磁选”，将重选粗精矿经弱磁选脱除强磁性杂质后，再进入摇床精选；第二种是“精磁选”，对摇床精矿进行高梯度磁选，进一步提纯。无论哪种应用，磁场强度的选择都是决定磁选效果的关键参数。

二、技术原理：铬铁矿的磁性特征与磁选响应

铬铁矿的磁性来源于其中的铁含量。纯铬铁矿（FeCr2O4）为亚铁磁性矿物，比磁化系数约10-30×10⁻⁶ cm³/g，介于磁铁矿（强磁性，比磁化系数>3000×10⁻⁶ cm³/g）和石英、长石（无磁性）之间。实际沙铬矿中铬铁矿常含镁、铝等类质同象替换，磁性会有所降低。

在磁场中，铬铁矿颗粒受到的磁力取决于磁场强度H和磁场梯度dH/dx。对于弱磁性矿物，需要较高的磁场强度才能产生足够磁力克服重力、惯性力和流体阻力。沙铬矿选矿磁选段磁场强度选择的依据是：最低磁场强度应使目标粒级中90%以上的单体铬铁矿能被吸附；最高磁场强度不应使非磁性脉石的机械夹杂率超过5%。

磁选对粒度也很敏感。粗粒（+0.1mm）铬铁矿的磁响应较强，在6000-8000高斯下即可有效回收；细粒（-0.074mm）铬铁矿因质量小、比表面积大，需要10000-12000高斯才能达到同等回收率。同时，细粒容易发生非磁性机械夹杂，需配合适当的分散措施（如脉动水流、高频振动）。

另一个重要因素是矿石中是否含有磁铁矿。磁铁矿的强磁性会干扰磁选，在弱磁场下即可大量进入精矿，拉低铬铁比。因此，若原矿中存在磁铁矿，应先采用弱磁选（1500-2500高斯）预先脱除。

三、磁场强度选择方法与推荐范围

沙铬矿选矿磁选段磁场强度选择应基于原矿或精矿的磁性分析和粒度组成。推荐按以下步骤进行。

第一步：确定磁选目的

若目的是脱除强磁性杂质（磁铁矿、钛磁铁矿），选择弱磁选，磁场强度1500-2500高斯。若目的是提高铬精矿品位（脱除弱磁性脉石），选择中强磁选，磁场强度8000-12000高斯。若目的是从尾矿中回收细粒铬铁矿，选择高梯度磁选，磁场强度12000-15000高斯。

第二步：进行粒度筛析与磁选试验

取代表性样品，筛分成+0.1mm、0.074-0.1mm、-0.074mm三个粒级。用实验室磁选管在不同磁场强度下（2000、4000、6000、8000、10000、12000高斯）分别进行磁选试验，测定各粒级在不同场强下的回收率和精矿品位变化。

第三步：绘制场强-回收率曲线

找出回收率曲线由陡峭变为平缓的拐点。该拐点对应的场强即为该粒级的最佳磁场强度。对于全粒级混合磁选，应按金属分布加权平均确定综合场强。

下表给出了不同应用场景下的推荐磁场强度范围。

表中数据表明，沙铬矿选矿磁选段磁场强度选择随给矿粒度变细而升高。对于常规重选精矿的磁选提纯，8000-10000高斯是常用且有效的范围。

四、设备配置与参数匹配

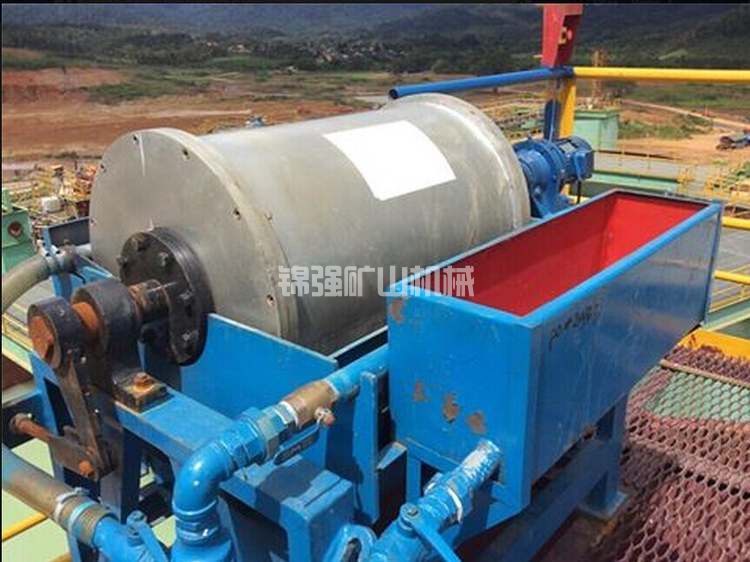

常用的沙铬矿磁选设备包括筒式磁选机（弱磁）、中磁机（中强磁场）和高梯度磁选机（强磁）。下表给出了不同磁场强度对应的设备类型和配置参数。

对于沙铬矿精矿的磁选提纯，通常选用电磁中强磁选机或稀土永磁中磁机。电磁设备的磁场强度可连续调节，便于根据给矿性质实时优化。稀土永磁设备磁场强度固定，但无需励磁电源、运行成本低。两者的选择取决于给矿品位波动程度。

设备配置时还需注意磁选前的脱泥和分散。细粒矿浆浓度应控制在15%-25%，浓度过高易导致机械夹杂。有条件时可在磁选给矿中加入分散剂（如水玻璃，用量200-500g/t），降低矿浆粘度，提高分选选择性。

五、方案对比：不同磁场强度的工艺效果

以某沙铬矿重选精矿（Cr2O3品位47.5%，含少量辉石和角闪石）为例，进行不同磁场强度的磁选对比试验。

结果显示，随着磁场强度升高，精矿品位持续上升，但产率和回收率下降。8000-10000高斯区间内，品位提升2.7-3.8个百分点，回收率保持在84%-89%，是综合效益最优区间。磁场强度超过10000高斯后，回收率下降速度加快，因为部分连生体和弱磁性脉石也被夹带进入精矿，造成回收率损失大于品位增益。

因此，沙铬矿选矿磁选段磁场强度选择不应盲目追求高场强，而应在保证一定回收率的前提下，确定可接受的品位提升目标。对于大多数沙铬矿，8000-10000高斯是最经济的窗口。

六、案例参考：甘肃某沙铬矿磁选段改造

甘肃省某沙铬矿选厂，重选精矿Cr2O3品位46.5%，但其中含有约4%的角闪石（弱磁性），导致精矿铬铁比偏低，售价受限。该厂决定在摇床后增加磁选段。初始配置为永磁中磁机（磁场强度固定5500高斯），运行后精矿品位仅提升至47.8%，未达预期。

重新进行沙铬矿选矿磁选段磁场强度选择试验。取重选精矿样，在实验室电磁磁选机上测试不同场强下的分选效果。结果发现，角闪石在8000高斯以下磁响应弱，难以脱除；升至9500高斯时，角闪石大部分进入磁性产品，同时铬铁矿回收率仍保持88%以上。因此将原永磁设备更换为电磁中强磁选机，磁场强度设定为9500高斯。

改造后，精矿Cr2O3品位从46.5%提升至49.8%，铬铁比从2.3:1升至2.9:1，达到冶金级标准，精矿售价每吨提高180元。磁选段回收率为87.5%，铬铁矿损失约1.2个百分点，但精矿提价带来的年增收约210万元，远超损失的铬铁矿价值（约25万元）。该案例说明，正确的磁场强度选择需要精细化试验，固定磁场设备可能无法满足矿石特性要求。

七、常见技术问题与对策

问题一：磁选后精矿品位提升不明显

可能原因：磁场强度偏低，无法有效吸附弱磁性脉石；或给矿中弱磁性脉石本身含量很低，磁选效果天然有限。对策：先测定给矿的矿物组成，确认是否有磁选提纯空间。若有，逐步提高磁场强度并跟踪化验，找到有效场强。同时检查磁选机磁系是否退磁，用高斯计测量筒表磁场强度。

问题二：磁选回收率低，大量铬铁矿进入尾矿

原因通常是磁场强度不足，或给矿粒度过细导致磁力不够。对策：提高磁场强度至10000-12000高斯。若仍无效，检查给矿中是否含有大量-400目微细粒铬铁矿，这类颗粒需要高梯度磁选机才能回收。另一种可能：给矿浓度过高，矿浆粘性大，磁力难以捕获细粒。

问题三：磁选精矿中夹杂大量非磁性颗粒

机械夹杂严重，通常是由于磁场强度过高，使磁性颗粒形成磁链，夹带脉石。对策：适当降低磁场强度500-1000高斯，同时降低给矿浓度至15%-20%，增强磁选前的分散。在给矿槽中加入少量分散剂（水玻璃或六偏磷酸钠）也有帮助。

问题四：磁选机筒体磨损快，磁性介质堵塞

沙铬矿中铬铁矿硬度高（莫氏硬度5.5-6），对磁选机筒体和高梯度磁介质有磨损。对策：给矿前增加除渣筛，去除+0.5mm粗粒。采用耐磨陶瓷筒体或橡胶包覆筒体。对于高梯度磁选机，定期进行反冲洗，清除堵塞介质。建议每运行200小时检查一次介质盒。

八、结论与建议

沙铬矿选矿磁选段磁场强度选择应根据磁选目的、给矿粒度和矿石磁性特征综合确定。脱除磁铁矿杂质用1500-2500高斯，重选精矿提纯用8000-10000高斯，尾矿细粒回收用12000-15000高斯。最佳场强应通过实验室磁选管试验和粒度分析确定，以“品位提升2-5个百分点、回收率损失≤3%”为经济合理的边界条件。

对于新建选厂，建议在重选段后预留磁选工位，但不强制配置。待重选精矿产品化验稳定后，若铬铁比或品位有提升需求，再补充磁选设备。对于已投产选厂，若精矿因磁性杂质超标而影响售价，可优先采用场强可调的电磁磁选机，以便根据不同批次的给矿性质灵活调节。

如需针对您的沙铬矿精矿进行磁选参数优化试验，请提供给矿样品和粒度筛析数据。我们可在一周内出具包含推荐磁场强度、设备选型和投资回报分析的磁选段设计方案。
