铬铁矿选矿自动化监控系统：提高效率稳定指标的智能方案

在铬铁矿选矿生产过程中，参数波动是影响选别指标的常见问题。给矿量时大时小、磨矿浓度忽高忽低、磁场强度漂移、药剂添加不准，这些波动最终都会体现在精矿品位和回收率上。传统的人工操作依赖经验、反应滞后，难以应对快速变化。自动化监控系统的引入，正是为了解决这个问题。本文从铬铁矿选矿的实际需求出发，系统介绍自动化监控系统的架构、功能、设备选型和应用效果。

为什么需要自动化监控？

铬铁矿选矿流程长、环节多，从破碎到磨矿、从重选到磁选，每个环节的参数都会影响最终指标。传统人工操作存在几个难以克服的问题。

反应速度慢是首要问题。人工检测一次浓度和细度需要30分钟，调整参数又需要时间，从问题发生到解决往往滞后1-2小时。这期间可能已经产生了大量不合格产品。

操作一致性差。同一个参数，不同班组的操作习惯不同，甲班调高一点、乙班调低一点，生产指标忽好忽坏，无法稳定。

数据记录不完整。纸质记录难以追溯，数据分析困难，优化决策缺乏依据。很多时候问题发生了，但找不到原因。

自动化监控系统的价值在于：实时监测、快速响应、数据可追溯、操作标准化。它不是为了取代人，而是让人从繁琐的巡检和调节中解放出来，把精力放在分析和优化上。


系统总体架构

铬铁矿选矿自动化监控系统通常采用三层架构。

现场层是最底层，包括各种传感器和执行机构。传感器负责采集数据：皮带秤测给矿量、浓度计测矿浆浓度、流量计测水量、pH计测酸碱度、电流互感器测设备电流。执行机构负责执行指令：变频器调节电机转速、电动阀门调节水量、计量泵调节药剂添加量。

控制层是中间层，主要是PLC（可编程逻辑控制器）或DCS（分布式控制系统）。PLC采集现场层的数据，执行预设的控制逻辑，输出指令给执行机构。它是一台工业电脑，坚固耐用，适合恶劣环境。

监控层是最上层，包括操作员站、工程师站、数据服务器和显示屏。操作员在这里监控全流程，调整设定值，查看历史趋势。工程师在这里编程和优化控制逻辑。

三层之间通过工业以太网连接，通信协议常用PROFINET、MODBUS TCP或EtherNet/IP。

核心控制回路

破碎段控制

破碎段的核心控制目标是稳定给料量和监测设备状态。

给料量控制是破碎段自动化的基础。振动给料机配备变频器，通过变频调节给料速度。粗碎机电流反馈到PLC，电流偏高时自动降低给料量，防止过载；电流偏低时增加给料量，充分利用设备能力。

圆锥破碎机需要监控的关键参数包括：电机电流、排矿口尺寸、润滑油温和油压。排矿口可以通过液压系统自动调节，当衬板磨损后自动补偿，保持产品粒度稳定。油温过高或油压过低时系统报警，严重时自动停机。

振动筛需要监测电机电流和振幅。筛网破损会导致电流异常波动，系统可及时报警提醒更换。

磨矿分级控制

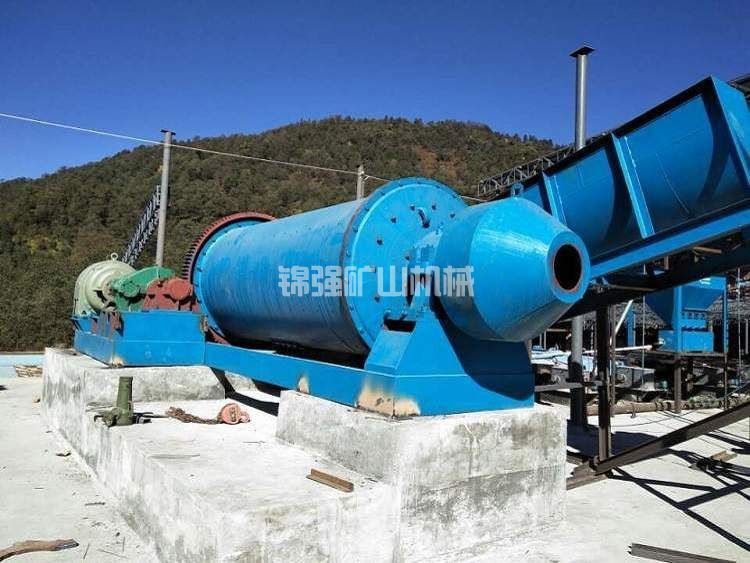

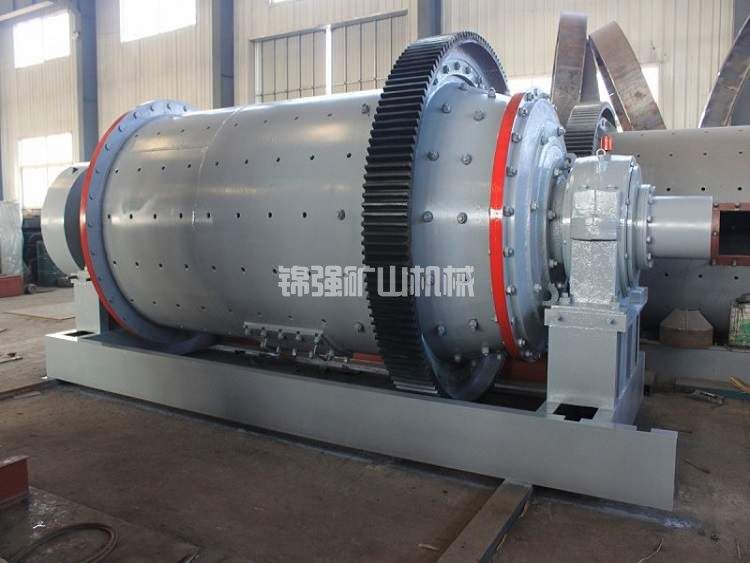

磨矿分级是自动化控制的重点，也是最复杂的环节。核心目标是稳定磨矿浓度和分级溢流细度。

给矿量控制通过磨机前皮带秤测量给矿量，PLC与变频给料机形成闭环，保持给矿量稳定在设定值。这是磨矿自动化的基础。

磨矿浓度控制需要测量磨机入口补加水流量和给矿量自动计算比例。常用的控制方式是给矿量和补加水量的比值控制，保持磨矿浓度在75%-80%之间。

分级溢流细度控制是最难的部分。目前还没有可靠的在线粒度分析仪用于铬铁矿（矿石性质变化大，仪器精度不稳定）。实践中常用分级机电流或旋流器给矿压力间接控制。螺旋分级机电流与返砂量正相关，电流偏高说明返砂量大、溢流可能偏粗，需要调整分级机倾角或补加水量。旋流器给矿压力稳定时分级效果最好，通过变频调节给矿泵转速保持压力恒定。

磨机负荷控制通过磨机电流（或功率）与给矿量的关系判断负荷状态。电流随给矿量增加而上升，达到峰值后开始下降（说明磨机内物料过多、研磨效率下降）。PLC自动寻找电流峰值点附近的给矿量，保持磨机在高效率区间运行。

重选段监控

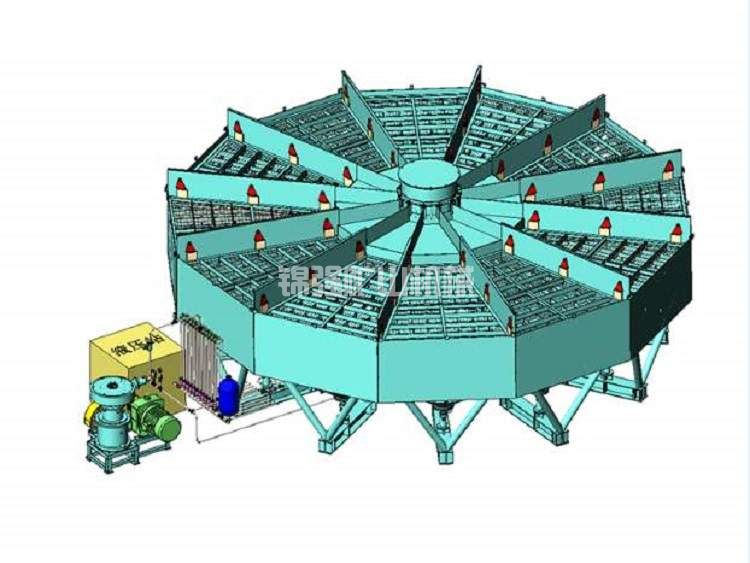

螺旋溜槽和摇床的自动化相对简单，主要是参数监测和稳定给料条件。

重点监控给矿浓度和给矿量的稳定。浓度计测量给矿浓度，通过补加水电动阀自动调节，将浓度稳定在25%-35%之间。

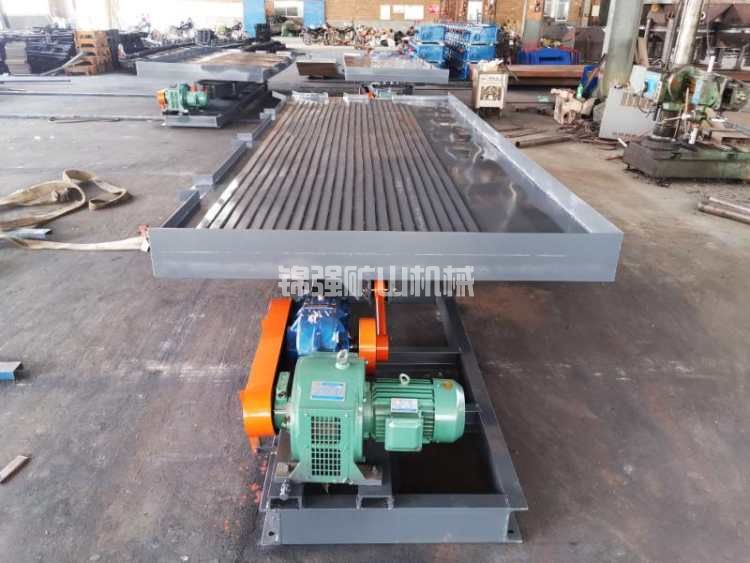

对于摇床，可以安装床面摄像头和图像识别系统。通过分析床面分带的颜色和宽度，判断分选效果。异常时报警提示操作人员调整。摇床冲程、冲次的调节目前仍以人工为主。

磁选段控制

磁选机的自动化控制主要包括磁场强度调节和给矿条件稳定。

电磁磁选机可以通过调节励磁电流改变磁场强度。PLC根据工艺要求自动设定场强，并监测实际场强值进行闭环控制。永磁磁选机场强不可调，但可监测转筒电流和设备状态。

磁选机给矿浓度和流量需要稳定，防止浓度过高导致堵塞或分选效果下降。

脱水段控制

浓缩机和过滤机的自动化控制目标是稳定底流浓度和滤饼水分。

浓缩机需要控制底流泵转速，保持底流浓度稳定。通过底流浓度计反馈调节泵速，浓度高时加快泵速，浓度低时减慢。絮凝剂添加量根据给矿量和给矿浓度自动计算并添加。

过滤机需要控制给矿槽液位和滤饼厚度。液位高时加快给料泵转速，液位低时减慢。真空度在线监测，异常时报警。

关键传感器选型

皮带秤用于测量破碎机和磨机给料量。推荐使用电子皮带秤，精度±0.5%-1%。需要定期校准，安装时保证皮带张力恒定。

浓度计用于测量矿浆浓度。核子浓度计（Cs-137或Co-60放射源）是非接触式测量，适合高磨蚀性矿浆，精度±1%-2%，但需要辐射安全许可证和定期检测。音叉浓度计是接触式测量，精度±2%-3%，价格较低，无辐射问题，适合低流速、不堵管的场合。电磁浓度计结合流量计和密度计计算浓度，精度较好，但价格较高。

流量计用于测量水和矿浆流量。电磁流量计精度高（±0.5%），适合导电矿浆，是最常用的类型。超声波流量计可夹装在管道外测量，无需接触矿浆，适合大管径或不允许停产的场合。

液位计用于测量料仓、水池、搅拌槽的液位。雷达液位计是非接触式，适合粉尘大、泡沫多的场合。超声波液位计价格较低，适合清水池和一般液位测量。

pH计用于测量矿浆酸碱度。玻璃电极型精度高，但易污染和损坏，需要定期清洗校准。工业级pH计带自动清洗装置，维护周期较长。

电流互感器用于测量电机电流，判断设备负荷状态。这是最简单的传感器，也是非常有效的手段。所有关键设备的电流都应接入PLC。

温度传感器和压力传感器用于监测设备运行状态。Pt100热电阻用于测量轴承温度、油温、水温，高于设定值时报警。压力变送器用于测量油压、水压、旋流器给矿压力。

控制系统功能

数据采集与显示

操作员站以流程图形式显示全厂工艺。主要参数实时显示：给矿量、浓度、流量、液位、电流、压力等。趋势曲线可以查看任意参数的历史变化，时间范围可选1小时到1个月。

报警管理

参数超限时报警。报警分为三个级别：警告（如浓度偏高）、严重（如磨机电流超限）、紧急（如轴承温度过高，需立即停机）。报警记录保存至少1年，用于事故分析和设备维护。

自动控制

PLC自动执行上述控制回路，包括给料量控制、磨矿浓度控制、分级溢流细度控制、浓缩机底流浓度控制等。操作员可以随时切换到手动模式。

数据记录与报表

系统自动生成生产报表：每班处理量、电耗、药耗、精矿产量。设备运行时间统计（用于计划维护）。历史数据保存至少3年，用于工艺分析和优化。

远程监控

通过工业以太网或4G/5G网络，管理人员可以在办公室或手机上查看生产数据。设置访问权限，防止误操作。

实施步骤

第一步需求分析。确定自动化范围和目标，列出需要监测和控制的所有参数，明确每个回路的控制方式。

第二步详细设计。设计控制系统架构、控制逻辑、仪表选型。编写控制逻辑说明和仪表数据表。

第三步设备采购与安装。采购PLC、传感器、执行机构，安装仪表和电缆敷设。这一阶段需要与土建和设备安装协调。

第四步系统集成与编程。PLC编程、上位机组态，编写控制程序和人机界面。

第五步调试与投运。单机调试、回路调试、联动调试。先投入监测功能，确认数据准确后再投入自动控制。逐步投入各控制回路，从简单回路（给料量）到复杂回路（磨机负荷优化）。

第六步培训与交付。操作员培训，编制操作手册和维护手册。内容包括系统操作、参数设定、常见故障处理等。

投资与效益分析

以日处理500吨铬铁矿选厂为例，配置中等规模的自动化监控系统。

硬件配置：PLC系统1套（约8-12万元），操作员站2台（约2万元），工程师站1台（约1万元），传感器和执行机构（约15-25万元），网络设备与电缆（约3-5万元）。硬件小计约30-45万元。

软件与工程：PLC编程与组态（约8-12万元），安装调试（约5-8万元），培训（约2-3万元）。软件与工程小计约15-23万元。

总投资约45-68万元。

年效益估算：精矿回收率提升1-3个百分点，按2%计算，年回收率从75%提升到77%，年增产精矿约600吨（按30万吨原矿、产率20%计算）。精矿价格900元/吨，年增收约54万元。能耗降低5%-10%，吨矿电耗从28度降到26度，年节电约30万度，电费节省约18万元。人工成本减少（可减少每班1-2人），年节省人工约15-20万元。综合年效益约87-92万元。

投资回收期约6-9个月。
