铬铁矿选矿用重型振动筛筛网孔径选择

铬铁矿选矿生产中，筛分作业直接关系到破碎系统的负荷分配和磨矿环节的入料粒度。筛网孔径选大了，破碎机过负荷、磨机能耗飙升；筛网孔径选小了，筛分效率低下、循环负荷过高。重型振动筛在处理铬铁矿这种高密度、高磨蚀矿石时，筛网孔径的选择需要综合考虑粒度特征、处理量和筛分效率三个核心维度。

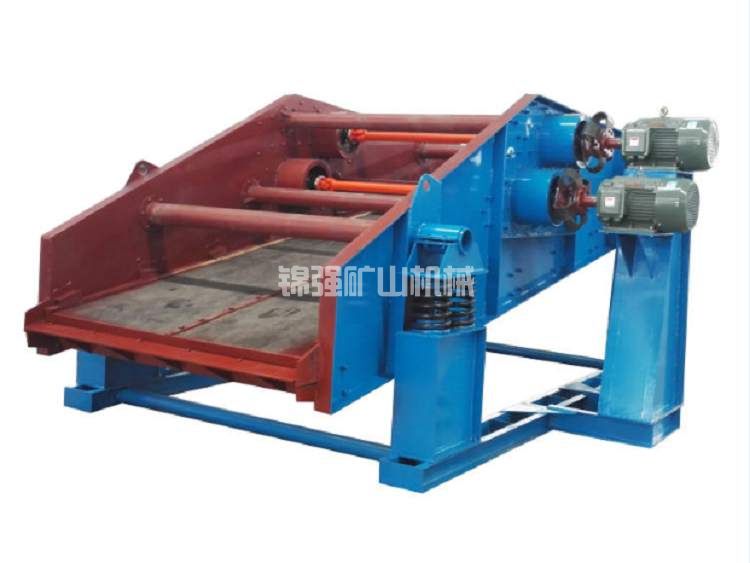

一、铬铁矿筛分作业的特殊性

铬铁矿的比重达到4.0-4.8吨/立方米，是普通矿石的1.5倍以上。这意味着同样体积的物料，铬铁矿对筛网的冲击力和磨损程度远高于石灰石或铁矿。重型振动筛在处理铬铁矿时，筛网的受力和磨蚀情况相当严峻。

某省铬矿的生产数据显示，处理铬铁矿时，筛网的平均寿命仅为处理铁矿石时的40%-60%。高比重物料在筛面上形成的冲击能量更大，筛网丝径磨损速度加快。同时，铬铁矿中常伴生铬尖晶石等硬矿物，莫氏硬度7-8，对筛网的切削作用明显。

另一个特点是铬铁矿的粒度分布跨度大。原矿经过粗碎后，入筛物料中既有50-80mm的大块，也有大量0-5mm的细粉。这种宽粒级物料对筛网孔径的选择提出了更高要求——既要保证大块顺利通过不卡筛，又要控制细粉的筛分效率。

铬铁矿选矿用重型振动筛筛网孔径选择的核心原则是：以筛分目标为主导，平衡处理效率与筛网寿命。不同的筛分作业阶段，目标不同，孔径选择策略也不同。

二、不同筛分阶段的孔径选择策略

铬铁矿选矿工艺通常包含粗碎前筛分、中碎后筛分、细碎闭路筛分和最终产品分级四个筛分环节。每个环节的筛网孔径选择逻辑各不相同。

1. 粗碎前预先筛分

粗碎前设置振动筛，目的是将已经合格的细粒级物料提前分离出来，避免其进入颚式破碎机或旋回破碎机。这能显著降低破碎机的负荷和衬板磨损。

孔径选择原则：
预先筛分的筛网孔径通常与粗碎机的排矿口宽度一致或略小。例如，粗碎机排矿口设定为120mm，筛网孔径可选择100-120mm。

推荐范围： 80-150mm，采用重型棒条筛网或冲孔筛板

粗碎前筛分一般采用棒条筛或重型冲孔筛板。棒条筛的间隙不可调，但开孔率高、不易堵塞；冲孔筛板孔径精确，但开孔率较低。处理铬铁矿时，推荐优先选用棒条筛，因为铬铁矿中常有片状或针状颗粒，棒条筛的自清洁效果更好。

2. 中碎后检查筛分

中碎（圆锥破碎机）后的检查筛分，目的是控制入磨粒度或为细碎做准备。这个环节的筛分效率直接影响后续工序的能耗。

孔径选择原则：
根据磨矿机的最大给料粒度确定。球磨机的经济给料粒度通常控制在10-15mm，棒磨机可放宽到20-25mm。

推荐范围： 10-30mm，采用聚氨酯筛网或编织筛网

中碎后筛分的物料粒度相对均匀，最大粒度一般不超过50mm。此时可以采用聚氨酯筛网，其耐磨性比金属筛网高3-5倍，且开孔率可达35%-40%。某铬矿将中碎后筛网从12mm改为10mm后，球磨机处理量提升了12%，但筛下量减少了8%，需要综合权衡。

3. 细碎闭路筛分

细碎闭路筛分是控制破碎产品粒度的关键环节。筛上物料返回细碎机再次破碎，筛下产品进入磨矿或选别工序。

孔径选择原则：
孔径越小，细碎机循环负荷越大，但磨矿能耗越低。通常以“破碎+磨矿”总能耗最低为目标确定最佳孔径。

推荐范围： 6-15mm，采用高开孔率聚氨酯筛网或防堵型筛网

这是一个需要重点计算的节点。理论上，筛网孔径每减小1mm，破碎机循环负荷增加约8%-12%，但磨机能耗下降15%-20%。综合总能耗最低点通常在8-12mm区间。

铬铁矿选矿用重型振动筛筛网孔径选择在这个环节最容易出现偏差。不少现场片面追求细碎产品细度，将孔径设在6mm以下，结果细碎机超负荷运行，筛分效率降至50%以下，实际达到的筛下粒度反而比设计值更粗。

4. 产品分级筛分

铬精矿或中矿的产品分级，通常采用干筛或湿筛的方式获得最终商品粒度。

孔径选择原则：
根据产品粒度要求和水分含量确定。干式筛分时，孔径宜比目标粒度大10%-15%；湿式筛分时可精确匹配。

推荐范围： 0.5-6mm，采用精细编织筛网或弧形筛

铬精矿分级时，如果物料含水率超过5%，干筛会严重堵塞。此时应考虑湿式筛分或改用高频细筛。高频细筛的筛缝可做到0.1-0.5mm，筛分效率达到70%-85%。

三、筛网材质与孔径的匹配关系

不同的筛网材质，能实现的孔径范围和适用场景差异显著。

冲孔钢板适合大孔径、大冲击的粗筛环节。铬铁矿的大块物料对筛网的冲击能量大，冲孔钢板无焊接点，结构整体性好。厚度通常选用8-12mm，孔径磨损超过20%时需要更换。

编织金属网成本最低，但耐磨性较差。处理铬铁矿时，编织网的使用寿命通常只有1-3周。适合细碎后物料中细粒级含量高、大颗粒少的分级作业。

聚氨酯筛网是处理铬铁矿的首选材质。它的耐磨性是高锰钢的2-3倍，且具有良好的弹性，颗粒不易卡在筛孔中。聚氨酯筛网的开孔率可达45%，筛分效率比金属网高5%-10%。缺点是初始投资较高，约是金属网的3-5倍，但综合考虑更换频率，全生命周期成本反而更低。

某省铬矿将细碎闭路筛分从编织网改为聚氨酯筛网后，筛网更换周期从7天延长到45天，年筛网成本下降了40%，同时筛分效率从68%提升到82%。

四、筛分效率与孔径的量化关系

筛分效率是衡量筛网孔径选择是否合理的关键指标。对于铬铁矿这种高比重物料，筛分效率的计算公式仍适用，但经验系数需要调整。

筛分效率的计算：
E = (β - θ) / (β (1 - θ)) × 100%
其中β为给料中筛下粒级含量，θ为筛上产品中筛下粒级含量。

铬铁矿生产中，要求的筛分效率通常为75%-90%。低于75%说明筛分效果差，高于90%则需要大幅降低处理量或增加筛分面积。

孔径与处理量的关系：
在相同筛分面积和振动参数下，筛网孔径每增加1mm，处理量约增加8%-12%。但这个关系是非线性的，孔径越大，增幅逐渐减小。

例如，某铬矿的细碎闭路筛分环节：

• 孔径6mm：处理量85吨/小时，筛分效率72%

• 孔径8mm：处理量98吨/小时，筛分效率78%

• 孔径10mm：处理量108吨/小时，筛分效率81%

• 孔径12mm：处理量115吨/小时，筛分效率79%

该矿最终选定10mm孔径，因为综合处理量和筛分效率最均衡。

铬铁矿选矿用重型振动筛筛网孔径选择时，可以通过现场筛分试验来确定最佳孔径。取代表性矿样，使用不同孔径的标准筛进行筛分，绘制粒度分布曲线和筛分效率曲线，找到经济平衡点。

五、防堵网与防挂料设计

铬铁矿筛分过程中，筛网堵塞是常见问题。堵塞类型主要有三种：

颗粒卡孔： 粒径接近孔径的颗粒嵌入筛孔无法脱落。处理铬铁矿时，片状颗粒的卡孔率是等径颗粒的3-5倍。

细粉粘附： 含泥量高或水分较大时，细粉粘附在筛丝表面，逐渐累积形成堵塞层。铬铁矿中常伴生绿泥石、滑石等粘土矿物，粘附问题突出。

楔形堵塞： 两头小中间大的颗粒卡在筛孔中，越振越紧。

防堵措施

选用防堵型筛网

• 锯齿形筛网：筛孔呈错位排列，颗粒不易卡滞

• 菱形孔筛网：孔壁倾斜，颗粒容易脱落

• 双面防堵聚氨酯筛网：筛孔下部扩大，形成倒锥形

增设弹跳球或超声波装置
重型振动筛的筛网下方可设置橡胶弹跳球，在振动中不断撞击筛网，将卡孔颗粒弹出。对0.5-6mm孔径效果明显。超声波筛分系统则适用于更细的孔径范围。

控制入料水分
铬铁矿入筛水分控制在3%-6%时筛分效果最佳。低于3%扬尘大，高于8%粘附严重。若原矿水分高，可在筛分前设置晾晒或烘干环节。

六、现场案例：两种孔径方案的实际对比

案例一：云南某铬矿选厂

该厂处理铬铁矿，原矿品位18-22%，处理量150吨/小时。细碎闭路筛分采用重型振动筛，最初使用编织金属网，孔径8mm。

存在问题：筛网每5-7天更换一次，筛分效率仅65%-70%，循环负荷高达160%。

改造方案：更换为聚氨酯筛网，孔径调整为10mm，增加弹跳球防堵装置。

改造效果：

• 筛网更换周期延长至45天

• 筛分效率提升至82%-86%

• 循环负荷降至120%

• 细碎机衬板寿命延长30%

案例二：内蒙古某铬铁合金原料厂

该厂处理进口铬铁矿，要求筛分得到6-20mm的块矿作为冶炼原料。采用双层重型振动筛，上层筛网去除大块，下层筛网筛除细粉。

原设计：上层孔径20mm，下层孔径6mm，均为冲孔钢板。

存在问题：下层6mm孔径筛网易堵塞，每天需停机清理1-2次，影响连续生产。

调整方案：下层筛网改用聚氨酯筛网孔径6mm，同时将上层筛网孔径加大到25mm，降低下层筛网的负荷。

调整效果：

• 下层筛网易堵塞频率从每天2次降至每周1次

• 筛分效率从65%提升到85%

• 整线作业率从78%提升到92%

铬铁矿选矿用重型振动筛筛网孔径选择的这两个案例说明，孔径选择不是孤立的，需要结合筛网材质、防堵措施和上下工序的匹配情况综合决策。

七、孔径选择的快速决策表

根据铬铁矿的典型工况，下表可作为快速选型的参考依据：

写在最后

铬铁矿选矿用重型振动筛筛网孔径选择，没有放之四海而皆准的固定参数。矿石的硬度、含泥量、水分、处理量、下游设备的能力，每个变量都会影响最佳孔径的取值。

做决策时，建议遵循三条原则：第一，按筛分环节确定孔径的大致范围；第二，按物料特性选择筛网材质；第三，在现场生产中通过曲线法找到最优值。聚氨酯筛网虽然初始成本高，但在处理高磨蚀铬铁矿时，全生命周期经济性更好。

如果条件允许，在正式投产前取代表性矿样进行筛分试验，用数据说话比任何经验公式都可靠。孔径选对了，振动筛才能发挥真正的效能，破碎磨矿系统才能稳定高效地运转。
