跳汰机选锡矿的给料粒度要求是多少？操作参数详解

跳汰机是锡矿重选的核心设备之一，尤其适用于粗粒锡石的预富集和抛尾。然而，跳汰机的分选效果高度依赖于给料粒度和操作参数的合理匹配。给料粒度过粗会导致矿粒无法有效分层，过细则容易造成筛面堵塞和精矿流失。本文从锡矿选矿的实际工况出发，详细解析跳汰机的给料粒度要求及各项操作参数的调整方法。

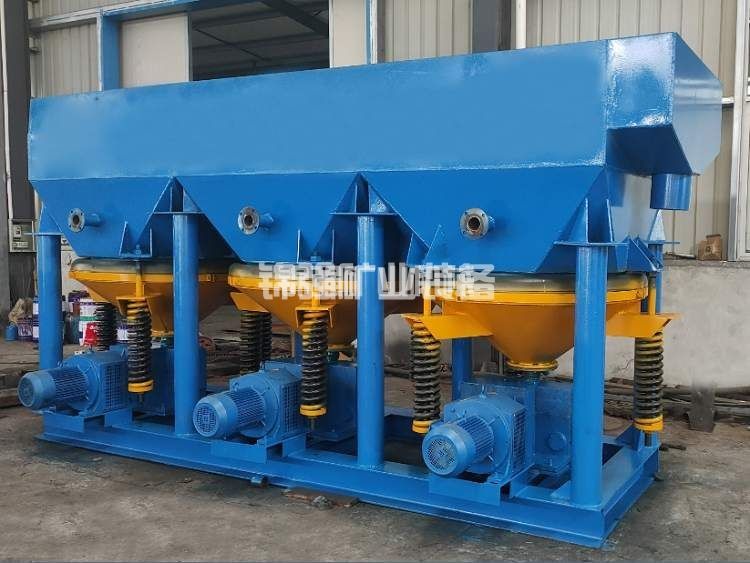

一、给料粒度的要求与范围

跳汰机对给料粒度有一定的适用范围，不同类型的跳汰机也有所差异。

常规隔膜跳汰机在选别锡矿时，给矿粒度通常要求控制在6至8毫米以下。这一粒度范围是基于跳汰机的筛板结构和水流分层能力确定的。当给料粒度在此范围内时，矿粒在水流中能够形成清晰的分层，重矿物顺利沉入底层透过筛孔，轻矿物随水流排出。在选别砂矿的个别情况下，最大给料粒度可以放宽至12毫米。砂矿中矿粒形状较圆润，流动性好，不易堵塞筛孔，因此对粒度的容忍度更高。

锯齿波跳汰机具有更宽的给料粒度范围。JT4-2型和JT1.5-2型锯齿波跳汰机的最大给矿粒度可达30毫米。这是因为锯齿波跳汰机采用筛上筛下双重排矿方式，床层松散度更高，对大颗粒物料的适应能力更强。

二、粒度过大或过小的影响

给料粒度超出跳汰机的适用范围会带来一系列问题。

粒度过大时，粗颗粒物料会在筛面上堆积，形成死床层。底层的大颗粒无法被水流有效抬起，床层松散度不足，分层效果严重恶化。大颗粒还可能卡在筛孔中造成堵塞，影响透筛效果。更严重的是，粗颗粒的冲击力会加速筛网和床石的磨损，缩短设备寿命。

粒度过细时，细颗粒物料容易穿透床层过快，没有足够的时间进行按密度分层。细粒锡石可能直接被水流带入尾矿，造成金属损失。细泥还会附着在筛孔上形成糊堵，进一步恶化分选效果。因此，给料中应控制0.074毫米以下细泥的含量，必要时预先脱泥。

三、冲程与冲次的设置

冲程是指隔膜或锥斗上下运动的距离，冲次是指每分钟运动的次数。两者共同决定了跳汰机水流的脉动特性。

冲程的大小决定了水流的推动力。处理粗粒级物料时，需要较大的冲程来克服颗粒的惯性，使床层充分松散。处理细粒级物料时，冲程应适当减小，避免吸附作用过强造成细粒锡石流失。隔膜跳汰机的冲程调节范围通常为0至25毫米，锯齿波跳汰机的冲程范围更大，可达5至30毫米。

冲次决定了水流的脉动频率。冲次越高，水流脉动越快，细粒物料的松散效果越好。但冲次过高会导致水流过于紊乱，破坏床层的稳定性。常规隔膜跳汰机的冲次可调至约320次/分钟或420次/分钟，锯齿波跳汰机的冲次调节范围更宽，一般控制在80至480次/分钟。

冲程与冲次的配合原则是：粗粒物料用大冲程、低冲次，细粒物料用小冲程、高冲次。若两者配合不当，即使单一参数合理，也难以获得理想的分选效果。例如，处理12毫米以下的粗粒锡矿时，冲程可设置为20至25毫米，冲次控制在100至150次/分钟；处理3毫米以下的细粒物料时，冲程减至8至12毫米，冲次提高至250至350次/分钟。

四、筛下补加水与给矿浓度的控制

筛下补加水是跳汰机操作中的关键参数，它直接影响床层的松散度和分层效果。

筛下补加水从跳汰室底部进入，向上穿过筛板和床层。适量的补水可以增强上升水流的力量，帮助床层松散。但补水过多会加剧吸附作用，使细粒重矿物被吸回床层，反而降低回收率。

研究结果表明，筛下补加水量对跳汰选别效果的影响最为显著。在生产中，筛下补加水的调节应遵循以下原则：给料粒度粗、床层厚时，适当增加补加水量；给料粒度细、床层薄时，减少补加水量。调整时以小幅度逐步变化为宜，观察尾矿品位和精矿产率的变化后再做进一步调整。一般以筛下水阀门开度来控制，粗选时开度较大，精选时开度较小。

给矿浓度影响矿浆的流动性和分层效果。给矿浓度过高时，矿浆粘度过大，颗粒沉降受阻，分层效果变差。给矿浓度过低时，处理能力下降，耗水量增加。跳汰机选锡矿的给矿浓度通常控制在15%至25%之间，粗粒选别取上限，细粒选别取下限。给矿浓度的稳定性也很重要，波动应控制在正负3个百分点以内。

五、人工床层与筛网的选择

人工床层是铺设在筛板上的一层重介质颗粒，其作用是形成稳定的底层，帮助细粒锡石透筛后不被冲走。

床石的材料应选用比重较大的矿物，如磁黄铁矿、黄铁矿等，比重通常为4.0至4.5克每立方厘米。床石的粒度应根据给料粒度确定，一般控制在10至22毫米之间。粗粒给料需要较大的床石，细粒给料需要较小的床石。床石应均匀铺放，不得有露出筛板之处。

床层厚度影响透筛效果和精矿质量。床层过薄时，细粒重矿物容易穿过床层后被冲走，回收率下降；床层过厚时，重矿物难以穿透床层，造成精矿流失。锡矿跳汰机的床层厚度通常控制在40至55毫米，具体数值需根据给料性质和设备型号试验确定。床层铺好后应保持平整，运行中定期检查补充，防止出现坑洼或床石流失。

筛网的作用是支撑床石并允许重矿物透筛。筛孔尺寸应根据给料粒度和床石粒度选择。给料粒度粗、床石大时，筛孔应大一些；给料粒度细、床石小时，筛孔应小一些。实践中，锡矿跳汰机常选用6毫米×6毫米或8毫米×8毫米的方孔筛网。长条形筛网比方形筛网更不易堵塞，适合处理含泥量稍高的物料。筛网应张紧平整，边缘密封良好，防止床石漏出。

六、精矿排出的调节

精矿排出的速度和方式直接影响精矿品位和回收率。

隔膜跳汰机的精矿通过排矿口定期排出。排矿口的开度决定了精矿产率。排矿口开度过大，精矿产率增加但品位下降；开度过小，精矿品位提高但部分重矿物可能滞留在床层中无法排出，造成损失。通常采用触摸法和观察法判断排矿是否正常，排出的精矿应呈黑色或深色，质地致密。

尾矿闸板的高度控制着轻矿物的排出速度和床层厚度。闸板调得过高，床层过厚，重矿物透筛困难；闸板调得过低，床层过薄，水流容易冲走重矿物。实践中，尾矿闸板的高度应根据给料量和床层状态灵活调整。尾矿呈松散流动状态为正常，若尾矿过湿或夹带精矿过多则需要调整。

对于连续排矿的锯齿波跳汰机，精矿和尾矿的排出是连续的。通过调节排矿阀门或闸板开度来控制精矿产率。床层厚度可通过观察窗直接观察，标准是床层呈现松散但稳定的状态，有明显的波动但无翻花现象。

七、不同给料粒度的操作参数推荐

根据给料粒度的不同，跳汰机的操作参数应有所区别。下表汇总了典型情况下的参数范围。

八、生产现场参数调整步骤

在实际生产中，跳汰机参数的调整应按照以下步骤进行。

第一步，检查给料条件。测定给料粒度和含泥量，确认给料粒度是否在设备允许范围内。如果粒度过粗，需要调整前段破碎筛分；如果含泥量过高，需要增加脱泥作业。

第二步，设定初始参数。根据给料粒度和生产经验，设定冲程、冲次、给矿浓度、床层厚度等参数的初始值。参照上表的推荐范围进行设定。

第三步，开机运行观察。设备运行稳定后，观察床层状态、精矿产率和尾矿品位。床层应有规律的脉动，无明显死床或翻花现象。

第四步，单项参数微调。每次调整一个参数，观察效果后再进行下一项调整。通常先调筛下补加水量，再调冲程冲次，最后调整排矿参数。每次调整后等待10至15分钟，待系统稳定后再评估效果。

第五步，取样验证。在参数调整到位后，对给料、精矿、尾矿分别取样化验。根据化验结果进行最终微调，以尾矿品位最低、精矿品位合格为目标。

第六步，建立操作记录。将最终确定的参数和对应的给料条件记录在案，作为日常操作的依据。当给料条件变化时，及时调整参数。

九、常见问题与处理措施

跳汰机运行中常见的问题及应对措施如下。

尾矿品位偏高。原因可能是床层过薄、冲程偏小、冲次过高或给矿量过大。解决措施是适当增加床层厚度，调大冲程，降低冲次，或降低给矿量。

精矿品位偏低。原因可能是床层过厚、筛下补加水过大、排矿口开度过大或床石比重偏小。解决措施是适当减薄床层，减少补加水量，调小排矿口，或更换比重更大的床石。

筛网堵塞或糊筛。原因可能是给料中细泥含量高、筛孔选择不当或筛面冲洗水不足。解决措施是预先脱泥处理，更换为长条形筛网，或增加筛面冲洗水。

床石流失。原因可能是筛网破损、边缘密封不严或床石粒度偏小。解决措施是检查更换筛网，加强边缘密封，或增大床石粒度。

床层翻花严重。原因可能是冲程过大或冲次过高。解决措施是适当减小冲程或冲次。

跳汰机选锡矿的效果很大程度上取决于给料粒度和操作参数的合理匹配。给料粒度控制在设备允许的范围内是前提，冲程、冲次、筛下补加水、床层厚度等参数的优化配合是核心，精矿排出的调控是保障。不同的矿石性质需要不同的参数组合，建议在实际生产中通过试验确定最优操作条件，并建立定期的参数检查和调整制度。操作人员应经过系统培训，能够根据床层状态和产品指标及时判断问题并做出调整。
