螺旋分级机

螺旋分级机

电话/微信联系我们
19914754015
螺旋分级机

螺旋分级机设备物料

进料粒度:2200-3500mm

设备处理量:15-200t/h

生产物料:与球磨机配成闭路循环程分程分流矿沙,或用在重力选矿厂中来分级矿砂和细泥。

螺旋分级机设备图片

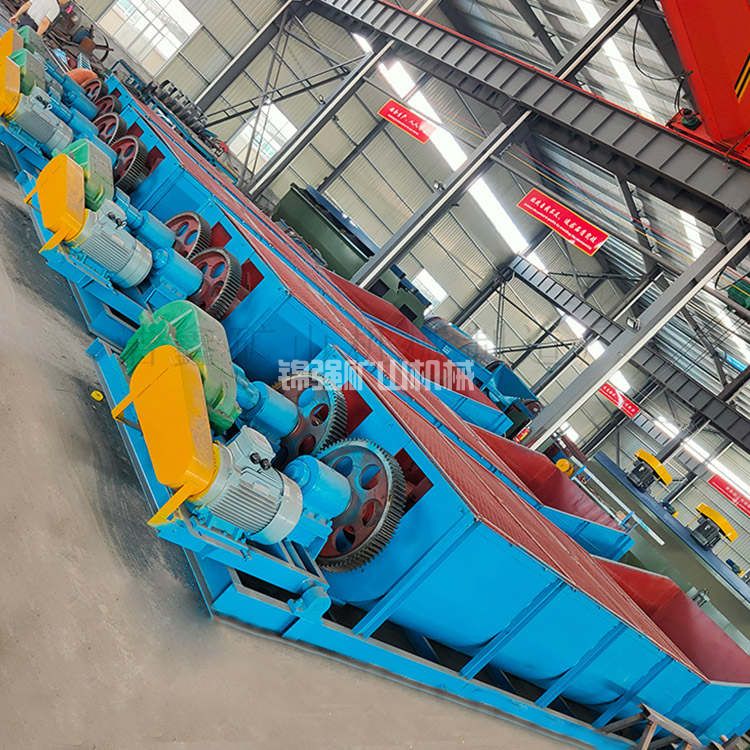

螺旋分级机(图2)

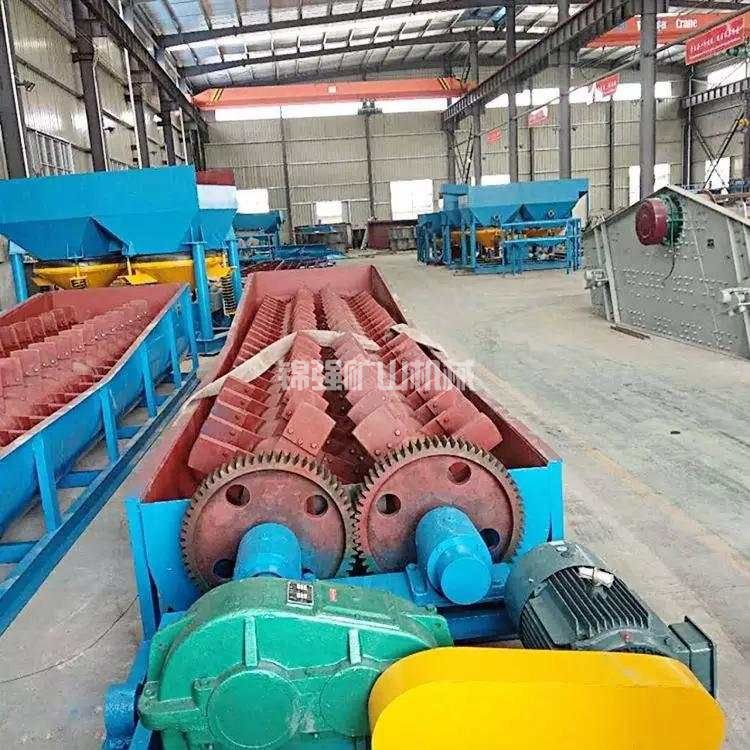

螺旋分级机(图3)

螺旋分级机设备介绍

一、简介

螺旋分级机在采矿厂用以同粉磨机构成有线数字电视工作中的分级机,必须有提高运送沉砂的组织,因而这类分级机被称作机械设备分级机,实际上分级全过程仍是借颗粒物的沉速不一样开展的。


二、工作原理

螺旋式分级机除关键做为粉磨的輔助机器设备开展事先分级和查验分级外,有时候也用以对含粘土铁矿石开展洗矿及其对矿将开展脱泥、脱干。依据运送沉砂机械设备的方式不一样,最大螺旋式分级机机可分成单螺旋分级机、耙式分级机和浮槽分级机等。在其中单螺旋分级机结构简易,实际操作便捷,分级槽具备很大的歪斜视角,有利于同粉磨机作自动流出联接,故运用较广泛。别的方式的分级机虽在中国仍有应用,但已终止生产制造。螺旋分级机的外观设计是一个矩形框斜槽,底端呈半圆型。槽体安裝有1或两个纵长的轴,沿轴长持续地安装 螺旋形叶子。借上方传动机构推动螺旋轴转动。若为双螺旋,从上端看来螺旋叶子均是向外旋转。煤浆由槽的侧旁给入。在槽的下边产生地基沉降分级面。粗颗粒物沉在槽底随后被螺旋引向上边排出来,在运送全过程中并开展脱干。未及地基沉降的细颗被表面煤浆流带上经溢堰排出来。分级全过程与在分泥斗中基本一致。在分级槽下方有一个架构。架构的上端承重梁配有提高设备,用于调整螺旋叶子距槽底的间距,并在泊车时将螺旋轴伸出,以避免 石砂堆积埋住螺旋叶子。


三、分类

最大螺旋式分级机液体的多少又可分成高堰式和浸入式(或称淹没式)二种。高堰式单螺旋分级机的溢流堰高过下方螺旋轴的管理中心,而小于螺旋叶子的内缘。分级液位的长短并不大,液位可立即感受到螺旋叶子上的搅拌功效,故适合粗级分级功效,分级粒度分布多在0.15mm之上。浸入式分级机的下方螺旋叶子彻底渗入在液位下列,分级总面积大而又稳定,适合细砂级分级,分级粒度分布在0.15mm下列。最大螺旋式分级机的溢流式生产效率较高。除此之外也有一种低堰式螺旋式分级机,其分级液位小于下方螺旋滚动轴承,液位不大,搅拌功效大,关键用以砂量沙石的洗矿。

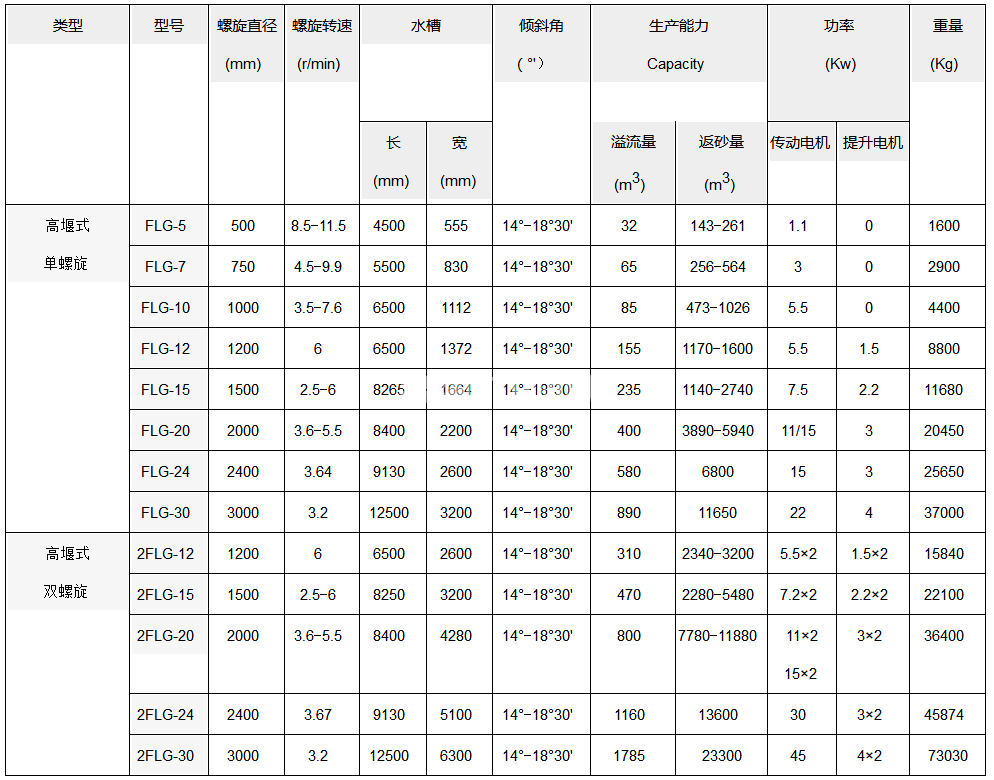

螺旋分级机技术参数

螺旋分级机(图4)
